Très pratiques pour l’éclairage extérieur, les détecteurs de mouvement commandent l’allumage d’une borne lumineuse en s’allumant au moindre passage. Pour éviter les déclenchements intempestifs, ils doivent être installés avec le plus grand soin.
Niveau de difficulté : Moyen
Outils et matériaux nécessaires
- Un luminaire avec détecteur de mouvement, conforme à la norme NF et adapté à l’éclairage extérieur, avec les indices de protection IP(X)3 et IMP(X) 4, qui garantissent une protection contre la pluie et les projections d’eau.
- Un disjoncteur divisionnaire de 16 ampères ou un fusible de 10 ampères.
- Un interrupteur différentiel de 30 mA de type AC (uniquement si vous n’avez aucun circuit d’éclairage extérieur déjà installé).
- Du câble U1000 RO2V.
- Une pince à dénuder.
- Une pioche.
- Une pelle.
- Un seau.
- Un mètre ruban.
- Du sable.
- De la terre.
- Un grillage avertisseur en plastique rouge pour les câbles électriques (vert pour les lignes téléphoniques).
- Une gaine TPC rouge.
- Des vis et des chevilles adaptées à votre support.
- Une perceuse à percussion.
Etape 1 : prévoir le raccordement au circuit électrique
- En tête de circuit, si ce n’est pas déjà le cas, il faudra impérativement prévoir une protection différentielle de 30mA.
- Votre nouveau raccordement devra ensuite être protégé un (ou plusieurs) disjoncteur de 16 Ampères pour circuit d’éclairage.
- Le courant sera d’abord amené vers le détecteur, lui-même relié à lampe.
Etape 2 : déterminer l’emplacement du détecteur
- Pour éviter les déclenchements intempestifs du détecteur, il est impératif de prendre en compte tous les éléments situés dans son champ d’action, susceptibles de le mettre en route comme les branches d’arbres agitées par le vent, les mouvements de la rue, etc.
- Il est aussi possible en fonction des appareils de régler la puissance de détection, pour ce faire, reportez-vous à votre notice.
Etape 3 : installer le luminaire et le détecteur

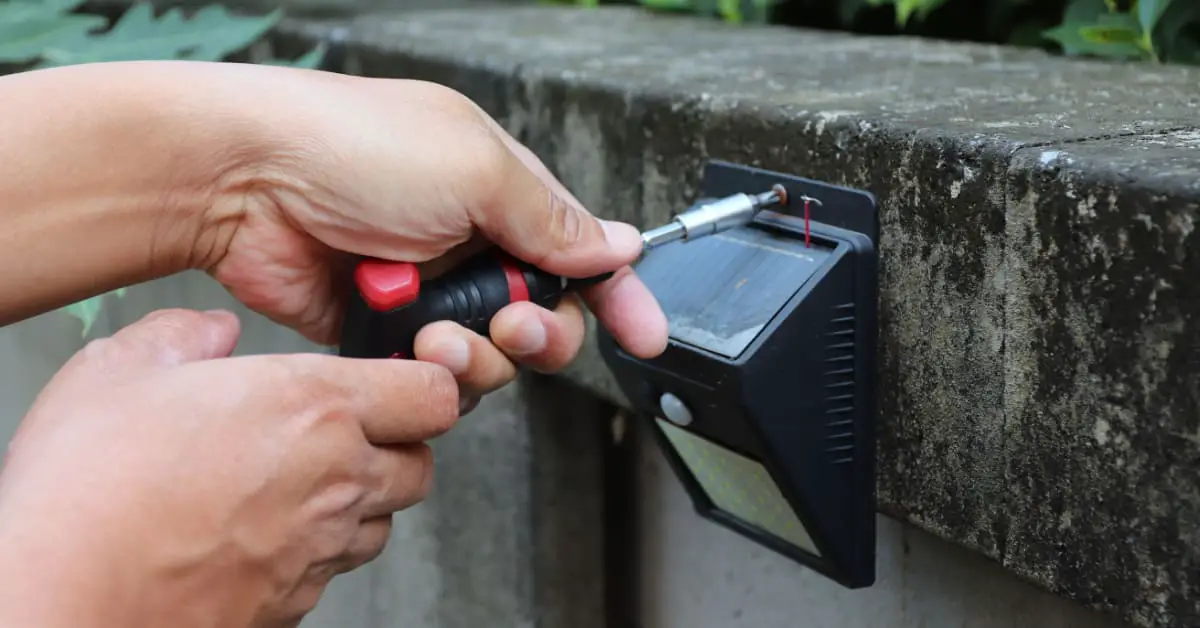

- Fixez le luminaire et le détecteur en les chevillant directement sur leur support.
- Pour ce qui est des câbles, faites-les courir le long de la façade, en les fixant avec des petites agrafes.
Etape 4 : installer la canalisation enterrée (si vos câbles doivent traverser le jardin)
- Pour respecter les normes en vigueurs, votre câblage doit impérativement être enterré dans une gaine TPC en suivant des instructions bien précises, indiquées dans notre fiche “enterrer une canalisation électrique”.
