Electricité

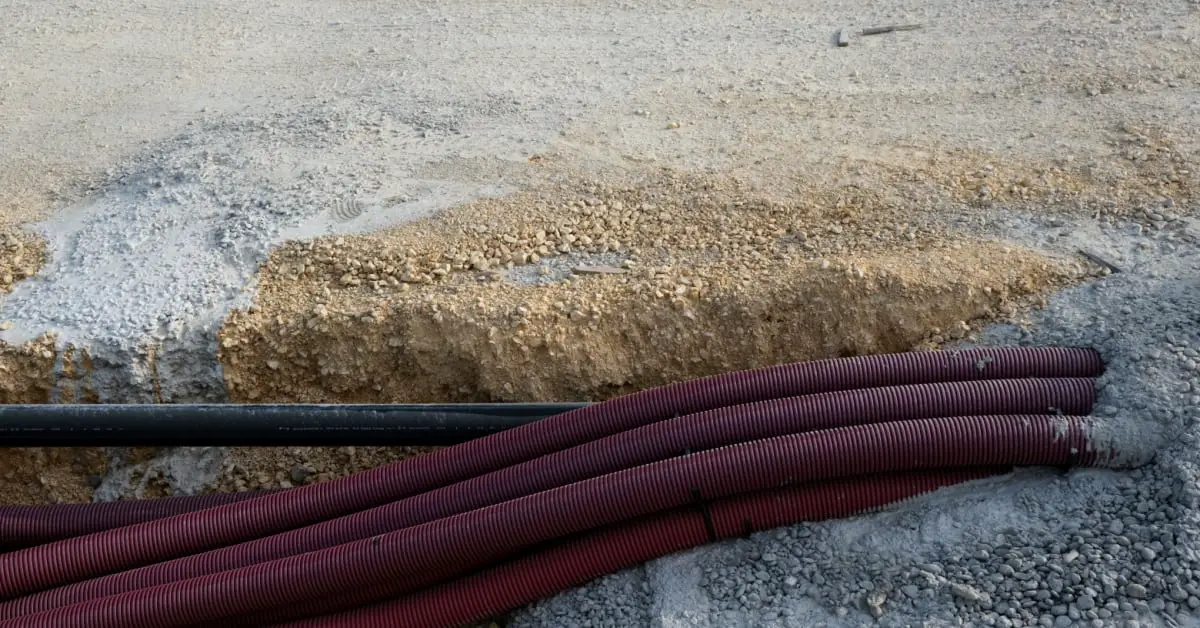

Installer une canalisation électrique enterrée

Entre les luminaires extérieurs, la motorisation du portail ou encore le local technique de la piscine, il n’est pas rare de devoir enterrer des canalisations électriques dans le jardin. A l’épreuve du temps et des aléas climatiques, ces dernières sont soumises à des règles et des normes bien précises.

Niveau de difficulté : Facile

Outils et matériaux nécessaires

  • Une pioche
  • Une pelle
  • Un seau
  • Un mètre ruban
  • Du sable
  • De la terre
  • Un grillage avertisseur en plastique rouge pour les câbles électriques (vert pour les lignes téléphonique)
  • Une gaine TPC rouge
  • Du câble U1000R2V

Les précautions imposée par la norme

Pour votre sécurité, les lignes extérieures doivent impérativement être protégées par un dispositif de 30mA.
Votre matériel doit également avoir un dispositif de protection contre l’eau IP 24, voire IP 25 s’il y a un risque d’arrosage au jet d’eau.
Il faut également prévoir un circuit spécialisé pour chaque alimentation extérieure.
Les prises de courant doivent être installées de préférence à plus d’un mètre de hauteur

Les distances à respecter

  • Vos câbles doivent être enfouis à 0,50 mètre minimum de profondeur et à au moins 0,90 mètre dans le cas d’une voie carrossable ou sous les trottoirs.
  • Les croisements ou cheminement le long d’une autre canalisation (électrique ou non) doivent se faire à une distance minimum de 20 centimètres.
  • Dans le cas d’un câble de télécommunication, le croisement doit se faire au minimum a 50 centimètres de distance.

Etape 1 : la tranchée

  • A l’aide d’une pelle et d’une pioche, creusez votre tranchée aux dimensions et à la profondeur nécessaires.
  • Tapissez ensuite le fond de la tranchée avec une couche de sable d’environ 15 cm.

Etape 2 : le conduit

  • Installez votre conduit avec ses câbles sur le sable.
  • Déposez ensuite une couche de sable de 10 cm puis une couche de terre de 10 cm.

Etape 3 : le grillage

  • Déposez le grillage avertisseur au-dessus de votre gaine.
  • Pour finir, rebouchez la tranchée avec la terre de votre jardin.
