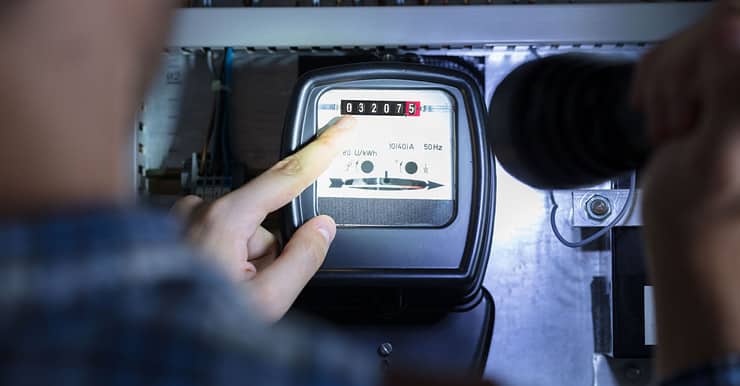

Lire un compteur électrique électromagnétique

Votre compteur électrique enregistre et mesure la consommation de votre habitation. En France, on recense deux modèles bien distincts, les compteurs électriques électromagnétiques, vulgairement appelés compteurs à disque, et les compteurs électroniques. Par mesure de précaution il est fort utilise de savoir déchiffrer les indications indiquées sur votre compteur.

La nature du courant

La nature du courant est inscrite sous le disque, dans la partie inférieur du cadran. Sur notre compteur, il s’agit de monophasé deux fils. L’alimentation est donc réalisée par deux fils conducteurs.

L’unité de mesure

L’unité de mesure, le kilowatt-heure, est indiquée sur une petite plaque noire, dans la partie supérieure du cadran.

La tension du courant

La tension du courant, 220 volts est indiquée dans la partie inférieur du cadran, sous le disque.

Intensité du courant

Indiquée en ampères, l’intensité du courant (ici de 20 à 60 ampères) est notée à proximité de la tension, en bas du cadran.

La consommation

  • Votre consommation est indiquée par les cinq chiffres du compteur en haut du cadran.
  • Le nombre de watt-heures consommés pour un tour de disque est indiqué dans le coin droit situé en bas du cadran. Sur notre compteur on consomme donc 3,6 watt-heures par tour.
