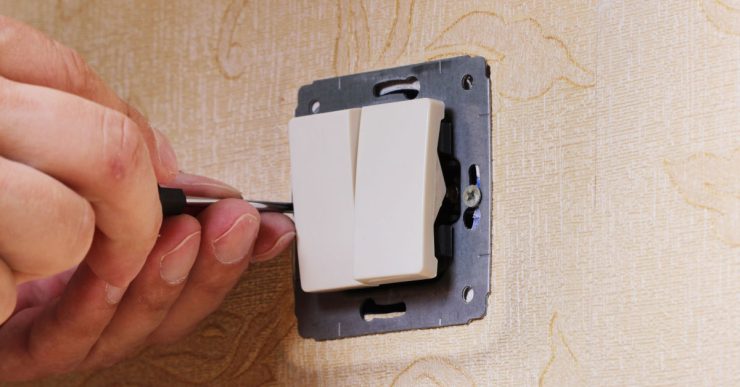

Zoom sur les mains d’un homme installant une interrupteur sur le mur
Accueil » Poser un interrupteur unipolaire sur un câble électrique

Poser un interrupteur unipolaire sur un câble électrique

Niveau de difficulté : Facile.

Outils nécessaires :

  • Un interrupteur unipolaire.
  • Un fil méplat (fil électrique souple doublé) ou un fil souple simple.
  • Un cutter.
  • Un tournevis.
  • Et au besoin : une pince à cosse, une pince à dénuder, une pince coupante.

Savoir poser un interrupteur sur un fil peut être très pratique pour pouvoir contrôler un éclairage ou tout autre appareil électrique. De plus, qui sait poser sait remplacer. L’utilisation d’un interrupteur unipolaire permet de couper le courant sur l’un des deux fils électriques qui composent le fil méplat.

Etape 1 : préparer du fil pour la pose d’un interrupteur

La première chose que vous avez à faire pour préparer le fil est de séparer, à l’aide de votre cutter, les deux fils qui le composent à l’endroit où vous avez décidé de placer votre interrupteur, et suivant la longueur de celui-ci. A ce propos les termes de fil méplat et de fil souple sont impropres, il est plus juste de les qualifier de câbles puisque ceux-ci sont bel et bien composés de deux fils électriques et non l’inverse. Quoiqu’il en soit, voyons ensemble les procédés de séparations des fils méplats ou souples :

Pour le fil méplat :

Séparez la liaison ralliant les deux fils en introduisant la pointe du cutter au centre des deux fils et en incisant légèrement pour veiller à ne pas endommager les gaines protectrices des fils, puis écartez-les doucement à la main jusqu’à atteindre la longueur de séparation désirée.

Pour le fil souple :

Sectionnez de part en part la gaine du câble ou fil souple, qui renferme ses deux fils électriques, en opérant les deux incisions qui délimitent la taille du futur interrupteur à poser. Pour cela, placez la lame de votre cutter perpendiculairement et incisez la gaine sur tout le pourtour en exerçant une rotation. Faites alors attention à ne pas enfoncer la lame trop profondément, sans quoi elle risquerait de sectionner les revêtements protecteurs des fils internes. Une fois ces délimitations verticales réalisées, faites une dernière entaille au cutter de façon à les relier puis retirer la gaine ainsi découpée.

Etape 2 : procéder aux connections

Maintenant que les deux fils sont séparés, sectionnez l’un d’entre eux avec un cutter ou une pince coupante. Le choix du fil à sectionner importe peu car l’objectif est de pratiquer une ouverture dans le circuit électrique. Le fonctionnement d’une installation électrique repose en effet sur le principe de l’oscillation du courant alternatif en circuit fermé et la propriété principale d’un interrupteur est qu’il permet d’ouvrir et de fermer ce circuit pour couper ou laisser libre cours au passage du courant électrique. Aussi vous faudra-t-il connecter les parties du fil sectionné au dispositif de l’interrupteur.

Dans cette optique, dénudez légèrement l’extrémité de ces fils sur deux à trois millimètres et n’hésitez pas à consulter à ce sujet notre fiche sur les différentes façons de dénuder un fil électrique. Introduisez les parties dénudées dans les espaces placés sous les vis au cœur de l’interrupteur et servez vous du tournevis pour les visser. C’est de cette façon que vous assurez les connections.

Etape 3 : remonter l’interrupteur

Refermez l’interrupteur en veillant à ce que le second fil soit calé dans l’espace qui lui est réservé, puis visser les vis de fixation sur son dos.
