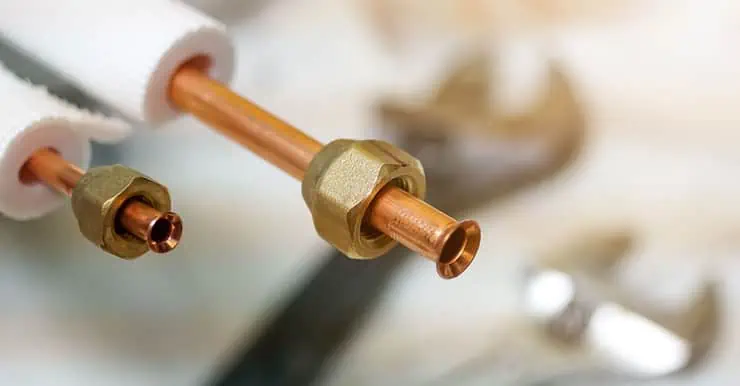

réalisation d’un collet battu sur du cuivre

Pour ce faire il faut une matrice à collet et de sa toupie.
– Trempez le bout du tuyau en le chauffant au rouge et en le trempant immédiatement dans l’eau froide.
– exemple pour un tube en 12/14 se fixant avec un écrou laiton CB 1/2 14 (CB = Collet Battu – 1/2 ou 15/21 diamétre du filetage – 14 diamétre de l’oeil par où passera le tube)
-> 21 c’est la distance du filet au fond, mais on travaille avec le bord du filet donc on ote deux fois 1mm, ce qui donne 19mm.
-> à cette dimension on retire 14 (diam. ext. du tube), on trouve 5mm.
-> on divise en deux (2 côtés) = 2,5mm et on rajoute 1mm pour l’épaisseur du tube, soit 3,5mm
– cette côte est portée sur le tube au crayon à bois, ça écrit bien.
– La matrice a un côté en entonnoir pour amorcer le collet à la toupie, on y place donc la marque faite sur le tube, à ras.
– On fait l’évasement à la toupie, puis on retourne le tube pour placer le cone cette fois ci sur le côté plat de la matrice, et on le termine au marteau à garnir (n’abime pas le collet).
Il doit normalement tomber pile poil, et sans retouche ou peu à la lime.
❗ lors de la réalisation d’un CB sur un tube étant déjà soudé sur l’installation, de ne pas oublier de passer l’écrou avant de faire le CB, sinon –> :honte: X(
