Sonde de cave à vin HS
Bonjour
Je suis en train de faire une grosse révision de ma cave à vin, très bas de gamme mais qui marche encore. Enfin pas très bien en fait
La régulation ne fonctionne plus, elle tourne toujours plein pot. Des années comme ça je pense
C'est un modèle on ne peu plus simple, juste un gros module peltier avec un gros radiateur ventilé.
Tout est alimenté par une seule carte en composant discret. Il y a une grosse alim à découpage, la partie commande à des AOP (ampli OP).
La sonde de T° est une NTC (c'est indiqué sur le circuit imprimé).
Mais je n'ai pas le modèle !
Pourriez vous m'orienter sur une référence de sonde qui conviendrait pour la remplacer ?
Merci
Je suis en train de faire une grosse révision de ma cave à vin, très bas de gamme mais qui marche encore. Enfin pas très bien en fait
La régulation ne fonctionne plus, elle tourne toujours plein pot. Des années comme ça je pense
C'est un modèle on ne peu plus simple, juste un gros module peltier avec un gros radiateur ventilé.
Tout est alimenté par une seule carte en composant discret. Il y a une grosse alim à découpage, la partie commande à des AOP (ampli OP).
La sonde de T° est une NTC (c'est indiqué sur le circuit imprimé).
Mais je n'ai pas le modèle !
Pourriez vous m'orienter sur une référence de sonde qui conviendrait pour la remplacer ?
Merci
Connexion ou créer un compte pour participer
Annonce
Réponses
En tapant sur un moteur de recherche on trouve la carte mère avec des tas de photo
pcb50418e1
Les deux CI sont un LM358 et l'autre un TL494

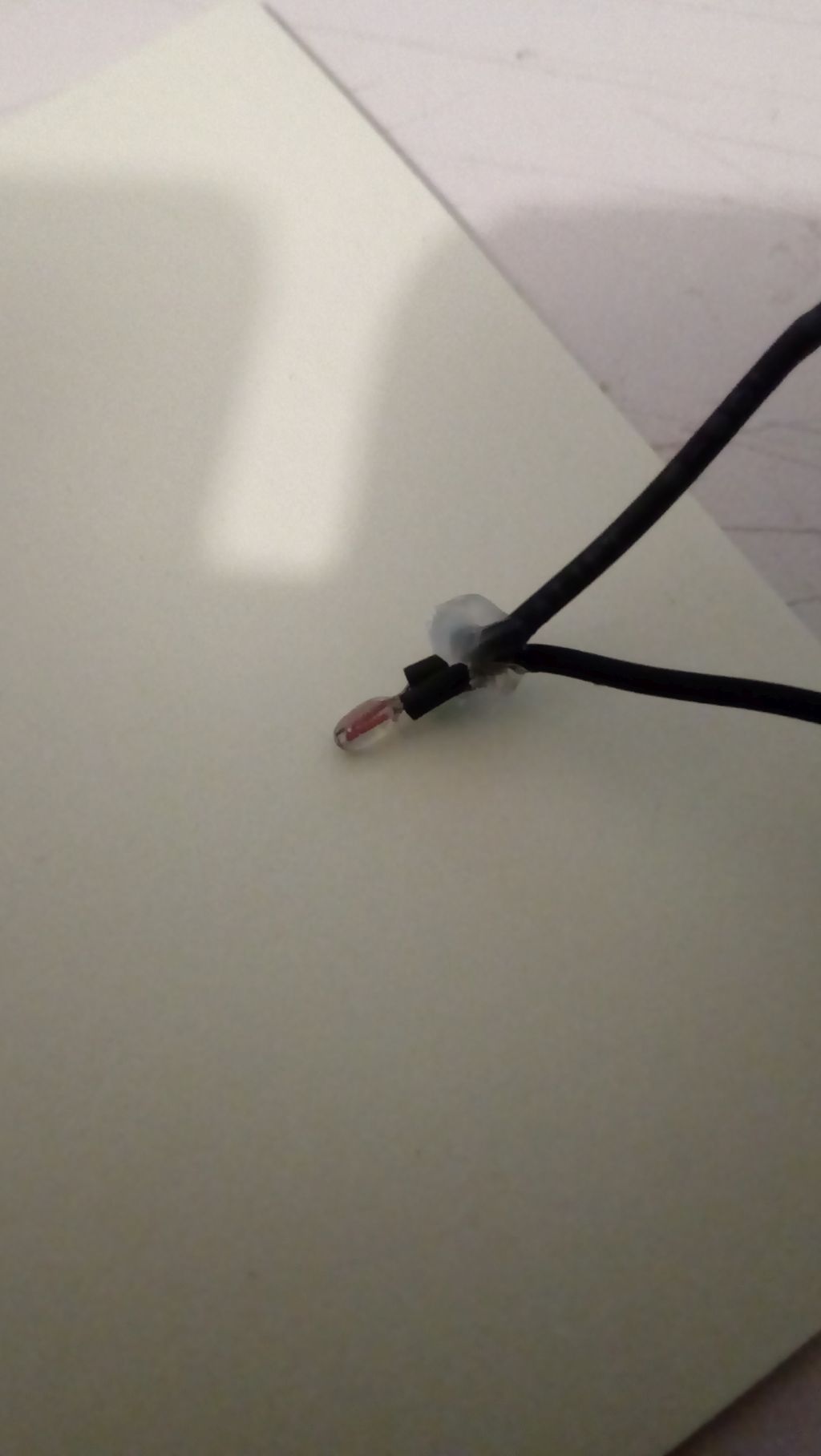

Pour la sonde elle a une drôle tête :

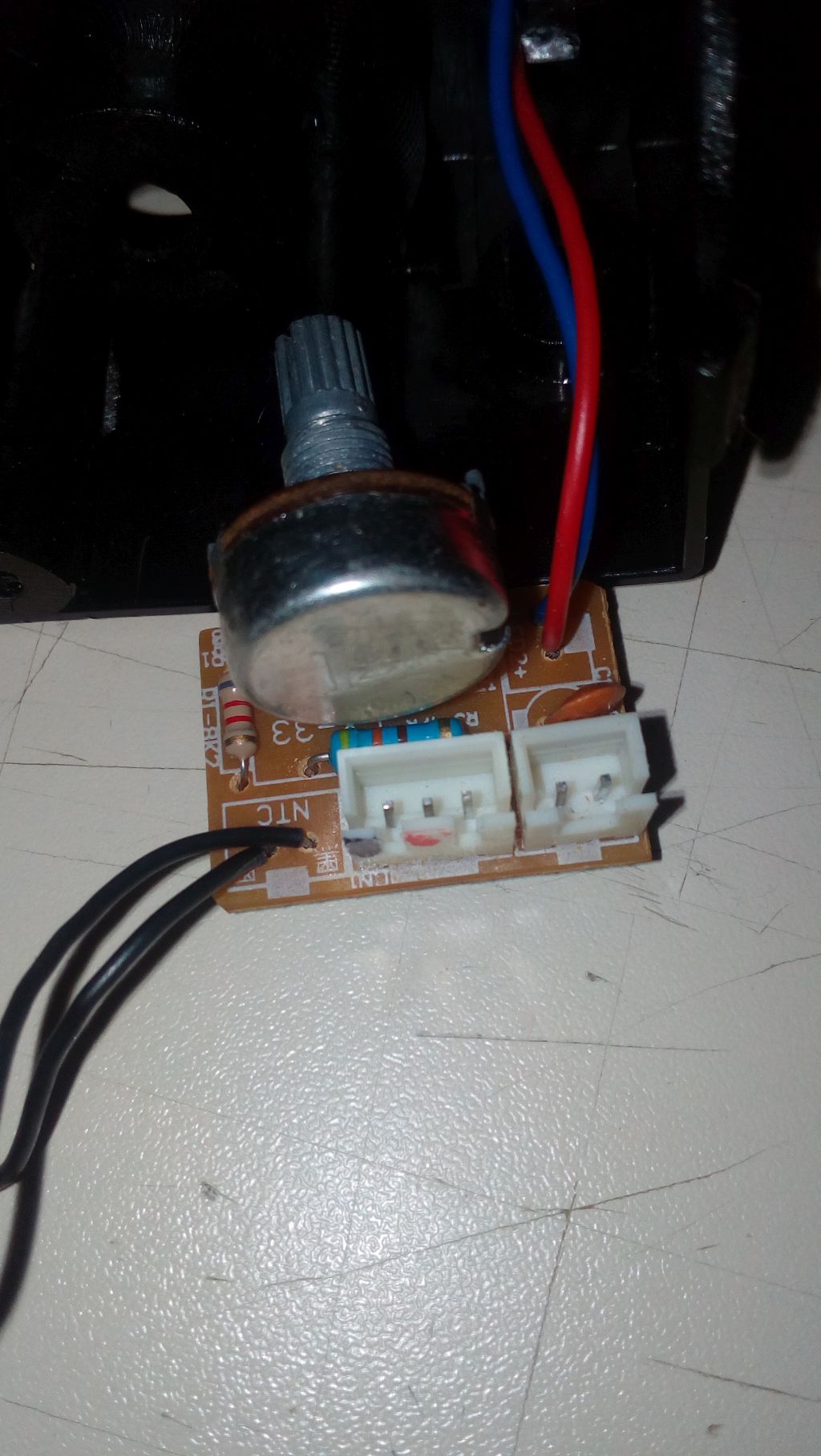

La carte qui est dans l'enceinte et où va la sonte :
A noter que j'ai du 7,8v qui va sur cette carte.
pcb50418e1
Les deux CI sont un LM358 et l'autre un TL494
Pour la sonde elle a une drôle tête :
La carte qui est dans l'enceinte et où va la sonte :
A noter que j'ai du 7,8v qui va sur cette carte.
Connexion ou créer un compte pour participer
Ah et puis sur la carte du potar le connecteur à 2 fil va sur une LED.
Le connecteur trois fil sort de l'enceinte pour aller sur la carte mère.
un +/- et celui de la sonde.
Il y a un interrupteur pour allumer ou éteindre la LED.
L'ensemble connecté ne fonctionne pas, la LED ne s'allume pas.
Sur table quand j'injecte du 5v sur la petite carte, la LED s'allume et l'interrupteur fait son taf.
Le connecteur trois fil sort de l'enceinte pour aller sur la carte mère.
un +/- et celui de la sonde.
Il y a un interrupteur pour allumer ou éteindre la LED.
L'ensemble connecté ne fonctionne pas, la LED ne s'allume pas.
Sur table quand j'injecte du 5v sur la petite carte, la LED s'allume et l'interrupteur fait son taf.
Connexion ou créer un compte pour participer
Et aussi si le connecteur trois fil n'est pas connecté à la petite carte, ni le peltier ni les ventilateurs ne s'allument.
Pour redémarrer je dois rebrancher la carte ainsi que couper et rallumer l'interrupteur générale.
Cette fois je crois que j'ai tout dit
Pour redémarrer je dois rebrancher la carte ainsi que couper et rallumer l'interrupteur générale.
Cette fois je crois que j'ai tout dit
Connexion ou créer un compte pour participer
Annonce
Je crois bien que j'ai même trouvé le schéma de la carte !
https://dicasdozebio.com/2013/12/01/1547/
https://dicasdozebio.com/2013/12/01/1547/
Connexion ou créer un compte pour participer
En regardant le schéma, la tension de 7,8v qui va sur la carte où se trouve le réglage est normal car c'est un 7808 qui alimente la partie logique.
Quand je mesure la sonde quand tout est branché, je trouve 1,9v.
A vide j'ai 8 ohm sur cette sonde.
Pas certain que c'est elle qui merdois.
J'ai plus d'idée
Quand je mesure la sonde quand tout est branché, je trouve 1,9v.
A vide j'ai 8 ohm sur cette sonde.
Pas certain que c'est elle qui merdois.
J'ai plus d'idée
