[Résolu] Carillon sonnette : problème de branchement
Bonjour,
voulant remplacer une vielle sonnette, j'ai acheter ce produit fonctionnant sur le 220 V.
Mais mon installation actuelle, que je ne peux changer, n'est pas compatible niveau configuration électrique.
Le carillon actuelle est commandé directement par la sonnette comme une ampoule par un interrupteur.
Comme vous le voyez sur cette photo, la nouvelle sonnette ne "marche" pas ainsi.
Sauriez-vous se dire au vue de la fiche de branchement; s'il est possible de faire un bricolage pour que cela marche comme actuellement, en schintant une quelconque partie....
Merci par avance pour vos conseils
.
voulant remplacer une vielle sonnette, j'ai acheter ce produit fonctionnant sur le 220 V.
Mais mon installation actuelle, que je ne peux changer, n'est pas compatible niveau configuration électrique.
Le carillon actuelle est commandé directement par la sonnette comme une ampoule par un interrupteur.
Comme vous le voyez sur cette photo, la nouvelle sonnette ne "marche" pas ainsi.
Sauriez-vous se dire au vue de la fiche de branchement; s'il est possible de faire un bricolage pour que cela marche comme actuellement, en schintant une quelconque partie....
Merci par avance pour vos conseils
.
Connexion ou créer un compte pour participer
Annonce
Réponses
Par Utilisateur désinscrit
Utilisateur désinscrit
06/03/2015 à 19h15
Salut
en faisant un shunt entre les connexions dédiées au bouton poussoir ça devrait le faire
en faisant un shunt entre les connexions dédiées au bouton poussoir ça devrait le faire
Connexion ou créer un compte pour participer
merci de votre réponse.
Vous pouriez me faire un petit dessin, cela serait plus parlant pour moi ?
Vous pouriez me faire un petit dessin, cela serait plus parlant pour moi ?
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
06/03/2015 à 21h14
Bonsoir.
En complément de 10doigts -bloqué soit par le digestif soit par une réunion de travail- (le shunt entre les deux bornes marquées "bouton-poussoir non lumineux" est le trait rouge vertical tout à droite), ci-joint le schéma.
Salut !
En complément de 10doigts -bloqué soit par le digestif soit par une réunion de travail- (le shunt entre les deux bornes marquées "bouton-poussoir non lumineux" est le trait rouge vertical tout à droite), ci-joint le schéma.
Salut !
Images jointes :
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
06/03/2015 à 22h48
Salut
10doigts est effectivement bloqué pour son plus grandplaisir au restau....
Soupe de poissons et Big plateau de fruits de mer...
....mais j'ai vu que le service BDD était assuré pendant la détente des autres!!
10doigts est effectivement bloqué pour son plus grandplaisir au restau....
Soupe de poissons et Big plateau de fruits de mer...
....mais j'ai vu que le service BDD était assuré pendant la détente des autres!!
Connexion ou créer un compte pour participer
Bonjour,
merci de vos réponses.
J'ai fais la manipulation , mais ne semble pas marcher. l'électronique ni serait pas pour quelque chose ?
Est-ce que le type de carillon adapté à mon actuel branchement existe encore ou faut-il que j'envisage de refaire des branchements ?
Merci de vos lumières
merci de vos réponses.
J'ai fais la manipulation , mais ne semble pas marcher. l'électronique ni serait pas pour quelque chose ?
Est-ce que le type de carillon adapté à mon actuel branchement existe encore ou faut-il que j'envisage de refaire des branchements ?
Merci de vos lumières
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
07/03/2015 à 09h27
Bonjour.
Je n'avais pas remarqué que tu avais un choix des mélodies (voir mode d'emploi).
Il va donc falloir revenir au câblage préconisé : pour cela repère où vont les deux fils qui viennent du bouton (assez probablement à ton tableau des protections) pour modifier le câblage.

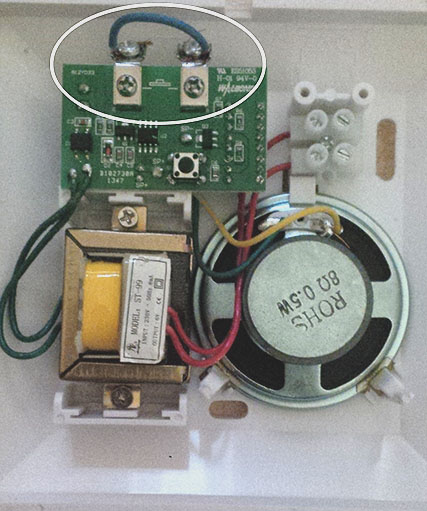

Tu peux faire un essai en alimentant en 230V, et en simulant le bouton-poussoir par le fil que tu as mis entre les deux bornes ? cela permettra de vérifier que ton carillon fonctionne.
@ suivre...
Je n'avais pas remarqué que tu avais un choix des mélodies (voir mode d'emploi).
Il va donc falloir revenir au câblage préconisé : pour cela repère où vont les deux fils qui viennent du bouton (assez probablement à ton tableau des protections) pour modifier le câblage.
Tu peux faire un essai en alimentant en 230V, et en simulant le bouton-poussoir par le fil que tu as mis entre les deux bornes ? cela permettra de vérifier que ton carillon fonctionne.
@ suivre...
Connexion ou créer un compte pour participer
Annonce
bonjour
ce carillon fonctionne sur 8 ou 12 volts sur le bouton poussoir donc vraiment incompatible avec l'ancienne installation sans avoir le 230 volts en direct et les 2 fils du BP.
question combien de fils arrivent au carillon et la vieille sonnette n'était elle pas avec transfo soit incorporée soit au tableau électrique. Si la sonnette est avec BP à l'extérieur ce serait bien le cas d'une 8 / 12 volts.
ce carillon fonctionne sur 8 ou 12 volts sur le bouton poussoir donc vraiment incompatible avec l'ancienne installation sans avoir le 230 volts en direct et les 2 fils du BP.
question combien de fils arrivent au carillon et la vieille sonnette n'était elle pas avec transfo soit incorporée soit au tableau électrique. Si la sonnette est avec BP à l'extérieur ce serait bien le cas d'une 8 / 12 volts.
Connexion ou créer un compte pour participer
Bonjour,
Petit montage simple à faire, brancher un relais 230V (ou autre tension si ce n'est pas du 230V) à la place de l'ancienne sonnette et un contact de ce relais à la place du bouton sur le nouveau carillon.
Petit montage simple à faire, brancher un relais 230V (ou autre tension si ce n'est pas du 230V) à la place de l'ancienne sonnette et un contact de ce relais à la place du bouton sur le nouveau carillon.
Connexion ou créer un compte pour participer
Bonjour,
Petit montage simple à faire, brancher un relais 230V (ou autre tension si ce n'est pas du 230V) à la place de l'ancienne sonnette et un contact de ce relais à la place du bouton sur le nouveau carillon.
salut
comment faire si c'est du 8 / 12 volts qui arrive au carillon, il faut bien du 230 volts!! donc de toute façon modif. câblage.
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
07/03/2015 à 11h45
Suite...
C'est bien pour cela que je demande la coopération de Looeel...
@+
de toute façon modif. câblage
C'est bien pour cela que je demande la coopération de Looeel...
@+
Connexion ou créer un compte pour participer
Bonjour,
Petit montage simple à faire, brancher un relais 230V (ou autre tension si ce n'est pas du 230V) à la place de l'ancienne sonnette et un contact de ce relais à la place du bouton sur le nouveau carillon.
salut
comment faire si c'est du 8 / 12 volts qui arrive au carillon, il faut bien du 230 volts!! donc de toute façon modif. câblage.
Oui, bien sur, il faut alimenter le nouveau carillon, d'après la notice, il se branche dans une prise...
Connexion ou créer un compte pour participer
Bonjour,
merci pour vos réponse. j'ai dû retirer 2 petits câbles allant de la sonnette au carillon (alimenté lui par du 220V) et ça marche.
Le fil peut être marqué résolu
Merci à tous
merci pour vos réponse. j'ai dû retirer 2 petits câbles allant de la sonnette au carillon (alimenté lui par du 220V) et ça marche.
Le fil peut être marqué résolu
Merci à tous
