Branchement répartiteur d’alime rési9 xe auto schneider

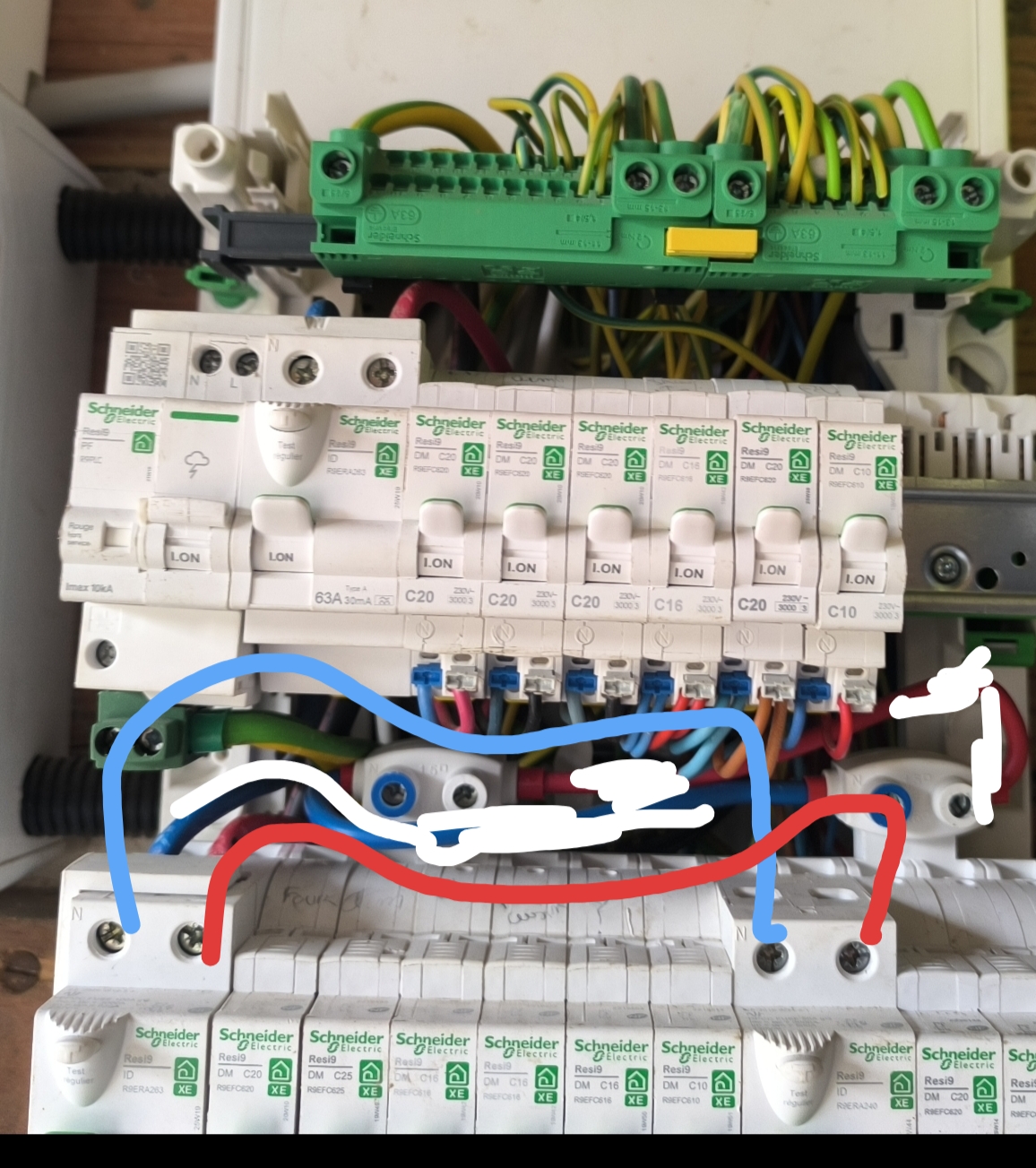

Bonjour, comment brancher le répartiteur d'alimentation resi9 xe de droite pour qu'il passe par le disjoncteur différentiel de droite (deux schémas possibles) ? Svp, répondre si vous connaissez les branchements automatiques resi9 xe de Schneider. Enfin, est ce que les bornes phase et neutre en haut sur le repartiteur d'alimentation auto 8 modules fait sortir l'électricité en haut en traversant le disjoncteur différentiel ou est-ce juste un branchement pour mettre un autre circuit différentiel ? Merci.

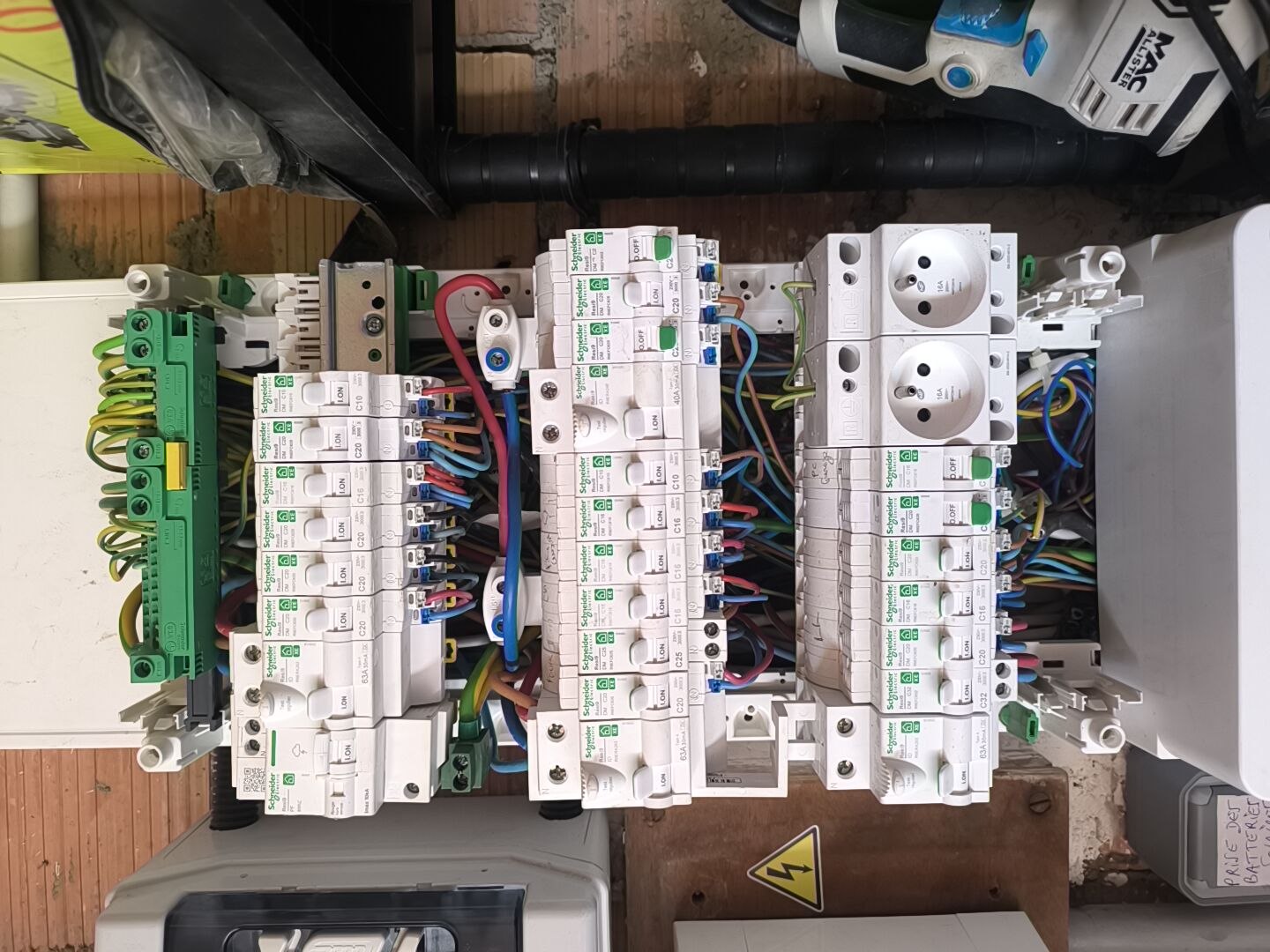

Images jointes :
Réponses
Bonjour
Oui les bornes bleue et rouge sont au même niveau que les disjoncteurs du répartiteur
pour alimenter le diff isolé, se reprendre depuis les autres, non?
donc ni photo 1 ni photo 2
La avec ces photos on voit bien le travail du bricoleur qui n'y connais pas grand chose
la section de filerie entre rangée 1 et 2 me semble trop faible
@+
Merci de mettre une photo des rangées inférieures
Bonjour, je ne peux pas car c'est une résidence secondaire à 800km et je suis en déplacement deux mois. Le disjoncteur différentiel de droite reçoit l'électricité du disjoncteur Enedis, ma question est plutôt de savoir si les pontages bleu et rouge sont exactes pour alimenter le disjoncteur différentiel de gauche en 40A ? Merci pour votre aide.
liaison ligne 1 à 2 en 16m²
liaison ligne 3 à nouveau diff en 10mm²
