Brancher des doubles va et vients
Bonjour, Etant en travaux chez moi en ce moment, j'ai dû retirer les va et vient du mur pour mettre des boitiers dans les murs. Le problème est que j'ai à peine eu le temps de donner un coup de tournevis que le boitier contenant les fils a éclaté et que tous les fils sont partis dans tous les sens. Les anciens va et vients étaient des Legrand. Donc je vais à Leroy merlin pour changer les deux double va et vients et là impossible de refaire fonctionner l’électricité correctement. Ce n'est pas du tout mon truc les branchements électriques et quand je vois le schéma des doubles va et vients, je comprends encore moins bien. En pièce jointe j'ai mis un schéma de mon installation et ci-dessous un lien vers le schéma des double va et vients lexman cosy. Ma grosse question est la suivante: pourriez vous m'indiquer comment rebrancher les fils pour avoir un éclairage qui fonctionne. la seule chose que j'ai pu faire, tout fonctionne sauf que j'ai le double va et vient A qui fonctionne si le B est allumé. ou inversement.
Pour le va et vient C, je ne sais pas comment sont les fils, je n'y ai pas du tout touché de tous les travaux. Par rapport au dessin, est-ce qu'il manque des informations? Pour le testeur B, je n'ai pas bien indiqué les couleurs. J'ai testé avec un rouge un noir à chaque. je vous remercie pour vos réponses.
Pour le va et vient C, je ne sais pas comment sont les fils, je n'y ai pas du tout touché de tous les travaux. Par rapport au dessin, est-ce qu'il manque des informations? Pour le testeur B, je n'ai pas bien indiqué les couleurs. J'ai testé avec un rouge un noir à chaque. je vous remercie pour vos réponses.
Images jointes :
Connexion ou créer un compte pour participer
Annonce
Réponses
Bonjour
Vu que les couleurs normalisées ne sont pas respectées cela va être difficile de vous répondre
Il n'y avait pas de ponts entre bornes faits avec des petits bouts de fil ?
Avez vous un multimètre ?
Vu que les couleurs normalisées ne sont pas respectées cela va être difficile de vous répondre
Il n'y avait pas de ponts entre bornes faits avec des petits bouts de fil ?
Avez vous un multimètre ?
Carminas
Connexion ou créer un compte pour participer
Je n'ai pas de multimètre. Sur le va et vient A, il y avait un pont. J'ai pris une photo des branchements pour le va et vient A mais je ne l'ai pas sur moi pour le moment.
Connexion ou créer un compte pour participer
Sur A vous mettez le pont entre les 2 borne L
Vous n'avez pas non plus de tournevis testeur ?
Vous n'avez pas non plus de tournevis testeur ?
Carminas
Connexion ou créer un compte pour participer
Annonce

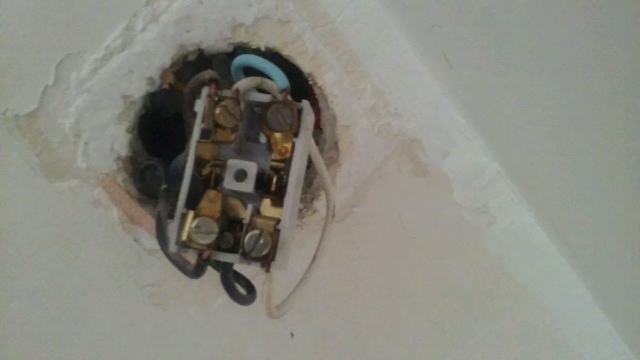

Non plus. je vais voir pour m'en acheter un. Je n'avais pas prévu de changer les va et vients donc aucun matériel. J'ai regardé sur le site de leroy merlin, il y a plusieurs modèles. Y en a t-il un spécial à acheter? https://www.leroymerlin.fr/v3/search/search.do?intuitiontodo=newSearchAllSite&facet=PRODUCT&keyword=tournevis+testeur Merci. Ci-dessous une photo du va et vient A qui gère l'éclairage extérieur et l'éclairage de l'entrée.
Images jointes :
Connexion ou créer un compte pour participer
Quitte à achetez, prenez un multimètre, il y en a à moins de 20€ et cést beaucoup plus fiable et riche en possibiltés
Avec la photo de A on peut en conclure que la phase est le noir en haut à gauche, donc pour l'instant plus besoin de testeur.
Par contre vous êtes certain qu'il y a un va et vient avec la lumière de l'entrée ? car on ne voit que 4 bornes sur la photo.
Avec la photo de A on peut en conclure que la phase est le noir en haut à gauche, donc pour l'instant plus besoin de testeur.
Par contre vous êtes certain qu'il y a un va et vient avec la lumière de l'entrée ? car on ne voit que 4 bornes sur la photo.
Carminas
Connexion ou créer un compte pour participer
il s'agit d'un va et vient. il est identique au va et vient B. Sur la photo, on ne voit pas très bien les couleurs. En haut à gauche, le fil est marron et en bas à gauche, il y a deux noirs.
Connexion ou créer un compte pour participer
Annonce
Essayez sur l'un des va et vient :
Marron sur L
Les noirs sur 1 et 2
Pont entre les 2 bornes L
Bleu sur la borne 1 ou 2 de l'autre à et vient
Marron sur L
Les noirs sur 1 et 2
Pont entre les 2 bornes L
Bleu sur la borne 1 ou 2 de l'autre à et vient
Carminas
Connexion ou créer un compte pour participer
J'ai suivi vos indications pour le va et vient A et cela fonctionne. L'un des va et vient allume la lumière de dehors et l'autre allume la lumière de l'entrée. J'ai essayé des tests avec le va et vient B, mais cela ne fonctionne pas à 100%.
Connexion ou créer un compte pour participer
Connexion ou créer un compte pour participer
Annonce
Non, il me reste le va et vient B. J'ai effectué des branchements mais le va et vient B fonctionne pour le palier selon la position du va et vient C.
Connexion ou créer un compte pour participer
Il a 3 fil rouge bleu noir
3 possibilités donc pour se mettre sur la borne L
Une des trois sera la bonne.
Les 2 autres fils iront sur les bornes 1 et 2, l'ordre n'a pas d'importance
3 possibilités donc pour se mettre sur la borne L
Une des trois sera la bonne.
Les 2 autres fils iront sur les bornes 1 et 2, l'ordre n'a pas d'importance
Carminas
Connexion ou créer un compte pour participer
J'ai effectué le branchement suivant: Pour l'un des va et vient, j'ai mis le fil marron sur le L pour l'un des trio de fils et pour le second va et vient, j'ai mis le fil noir pour le second trio de fils. J'ai fait les tests et ça marche. je vous remercie pour votre aide.
