Bonjour,

je souhaiterai mettre un 3 interrupteur pour commander un point lumineux.

Donc boutons poussoirs et télérupteur.

Mais je suis perdu dans branchement électrique.

J'arrive pas à comprendre comment modifier le circuit existant.

Pour en créer un autre, ca j'ai compris.

HELP

Merci pour vos réponses

ou créer un compte pour participer

Annonce

1
2(current)

Réponses

Par fred51

fred51

Bricoleur

Message(s) : 56

24/06/2010 à 23h02

Bonsoir messieurs et merci pour vos réponses.

Voici je quej'ai fais :

J'ai tiré 4 fils à partir du permutateur, 2 marrons qui vont au va et vien B et 2 oranges qui vont au va et vien A.

Du montage d'origine, j'y ai retiré 2 deux fils marrons du a et vien A, et les 2 autres fils marrons du va et vient B. D'ailleur je croyais que c'étaient les memes, mais non ils repartent séparément vers une boite de dérivation.

Je précise que l'installation fonctionne correctement du moment que le traget retour soit le meme que le traget aller.
Par ex : j'allume en A et j'éteint en B pour l'aller, et pour le retour j'allume en B et j'atteint en A.

Mais lorsque que le retour et différent de l'aller, ca marche plus.
Par ex : l'allume en A et j'éteint en B pour l'aller (ca marche), et pour le retour j'aurai voulu allumer en C (ca marche pas) pour pouvoir éteindre en A.
A = va et vien d'origine coté cuisine vers garage
B = va et vien d'origine coté porte de garage vers extérieur
C = permutateur coté porte de service garage vers extérieur

Huummm ca m'énerve....

Bonne soirée à tous et bonne réflexion

PJ : photo du montage

Images jointes :

ou créer un compte pour participer

Par fred51

fred51

Bricoleur

Message(s) : 56

24/06/2010 à 23h05

Re bonsoir ci joint le Point A

Images jointes :

ou créer un compte pour participer

Par fred51

fred51

Bricoleur

Message(s) : 56

24/06/2010 à 23h07

Et re bonsoir ci joint le point B

Images jointes :

ou créer un compte pour participer

Annonce

Par Utilisateur désinscrit

Utilisateur désinscrit

24/06/2010 à 23h25

Salut

Mets les 2 oranges en point milieu (repere noir) et décale le marron à gauche avec le shunt existant

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

25/06/2010 à 06h35

Bonjour, $Clin d\'oeil$
Regarde bien les schémas que l'on a pu mettre sur nos messages et tu verras ton erreur (celui de Carminas est bien explicite et celui de Bob te donne la réponse par écrit)Il faut croiser les schunts.

Recommence ton câblage et tu as de la chance les couleurs sont différentes sur tes va et vient.

Allez courage tu es au bout de tes peines.

ou créer un compte pour participer

Par Avette

Avette

Ouvrier

Message(s) : 175

25/06/2010 à 09h08

jiellesse a écrit :
Tu as écris :
M. JIELLESSE, l'installation est en effet en va et vient.
J'avais bien pensé à un permutateur... mais j'en trouve pas en raison (en rayon)dans les grandes surface (d'ailleurs j'en viens).
J'en ai trouvé que sur commande sur le net.

Donc il faut un "pas " en plus et un remplacement de IS par "Y"

Oui je sais je suis compliqué mais bon j'aime ça

Ce n'est pas parce que les choses sont difficiles que nous n'osons pas, c'est parce que nous n'osons pas que les choses sont difficiles (Sénèque)

ou créer un compte pour participer

Annonce

Par Utilisateur désinscrit

Utilisateur désinscrit

25/06/2010 à 09h15

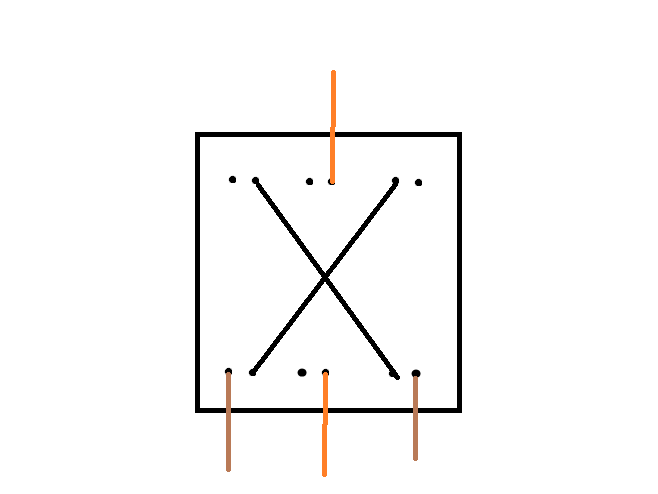

Bonjour

Je pense que ce schéma est bon

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

25/06/2010 à 09h21

Salut Avette

Non pas perfectionniste juste un joyeux taquin dans ce monde de brutes

ou créer un compte pour participer

Par les3c19

les3c19

Modérateur

Message(s) : 19331

25/06/2010 à 13h13

Avette a écrit :
jiellesse a écrit :
Tu as écris :
M. JIELLESSE, l'installation est en effet en va et vient.
J'avais bien pensé à un permutateur... mais j'en trouve pas en raison (en rayon)dans les grandes surface (d'ailleurs j'en viens).
J'en ai trouvé que sur commande sur le net.

Donc il faut un "pas " en plus et un remplacement de IS par "Y"

Oui je sais je suis compliqué mais bon j'aime ça

Oui en effet t'ai compliqué et tu aime ça , mais ça ne fait pas avancer le topic!!

Il vaut mieux une réponse dans le sens du topic avec des erreurs de frappe,, plus qu'une réponse ne répondant a rien, sauf a critiquer les écris!!
maintenant tu as peu être des trucs a reprendre sur ma réponse et au moins cela te donnera la parole!!

ou créer un compte pour participer

Annonce

Par fred51

fred51

Bricoleur

Message(s) : 56

25/06/2010 à 13h20

Bonjour à tous et merci beaucoup.

En effet erreur de cablage sur le permutateur...

Je suis arrivé chez moi à 13h00 et grace au dernier schéma, c'était déja fini 2 minutes plus tard. Encore merci.

Schéma très explicte et "enfantin", tous juste ce qu'il me fallait pour solutionner le problème.

On peux clore ce sujet.

Merci à tous.

ou créer un compte pour participer

Par les3c19

les3c19

Modérateur

Message(s) : 19331

25/06/2010 à 13h30

je clôture le sujet
Et bravo a toi et a ceux qui ont pu aider a la résolution du problème!!
