aide branchement coffret bis

leconducoin

Apprenti bricoleur

Message(s) : 12

19/05/2018 à 11h32

bonjour

je fais une extension en bois et je vais poser électricité....mais j'ai besoin de deux ou trois truc même titulaire d'un BR.

tout d'abord je fais un petit tableau dans l’extension (1 élément de 4 modules) il sera alimenter en 6.
mais peux être que du 2,5 suffit?
bien entendu composé d'un interrupteur différentiel (1x30A type AC) et de 3 disjoncteurs (1x16A, 2x10A)
dessus il y aura 4 volets roulants, 3 ou 4 prises et le plafonnier (je ne suis pas arrêter sur du spot ou simple douille...cela dépend de madame)
ma question: l'alimentation qui est prise sur mon tableau principale (je joins une photo) comment le brancher sur mon 6 ou 2,5?
je vous remercie tous

ou créer un compte pour participer

Annonce

Réponses

Par Carminas

Carminas

Promoteur

Message(s) : 9392

19/05/2018 à 16h56

Bonjour

Vous repartez d’un disjoncteur 32A (6mm2) ou 20A (2,5mm2) lui même alimenté à partir des borniers du tableau principal

Voir exemple sur ce lien :

http://ovh.to/q6u2Gd

Carminas

ou créer un compte pour participer

Par leconducoin

leconducoin

Apprenti bricoleur

Message(s) : 12

20/05/2018 à 00h36

Bonjour

Donc cela veut dire que je peux branché sur cette ligne ....en 2.5??

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9392

22/05/2018 à 08h24

Bonjour

Vous pouvez positionner votre disjoncteur 20A sur cette rangée, mais vous ne le raccordez pas à cette rangée, mais aux borniers du tableau

Faites une photo du tableau capot ouvert, ce sera plus facile pour vous aider

Carminas

ou créer un compte pour participer

Annonce

Par leconducoin

leconducoin

Apprenti bricoleur

Message(s) : 12

23/05/2018 à 21h47

bonjour

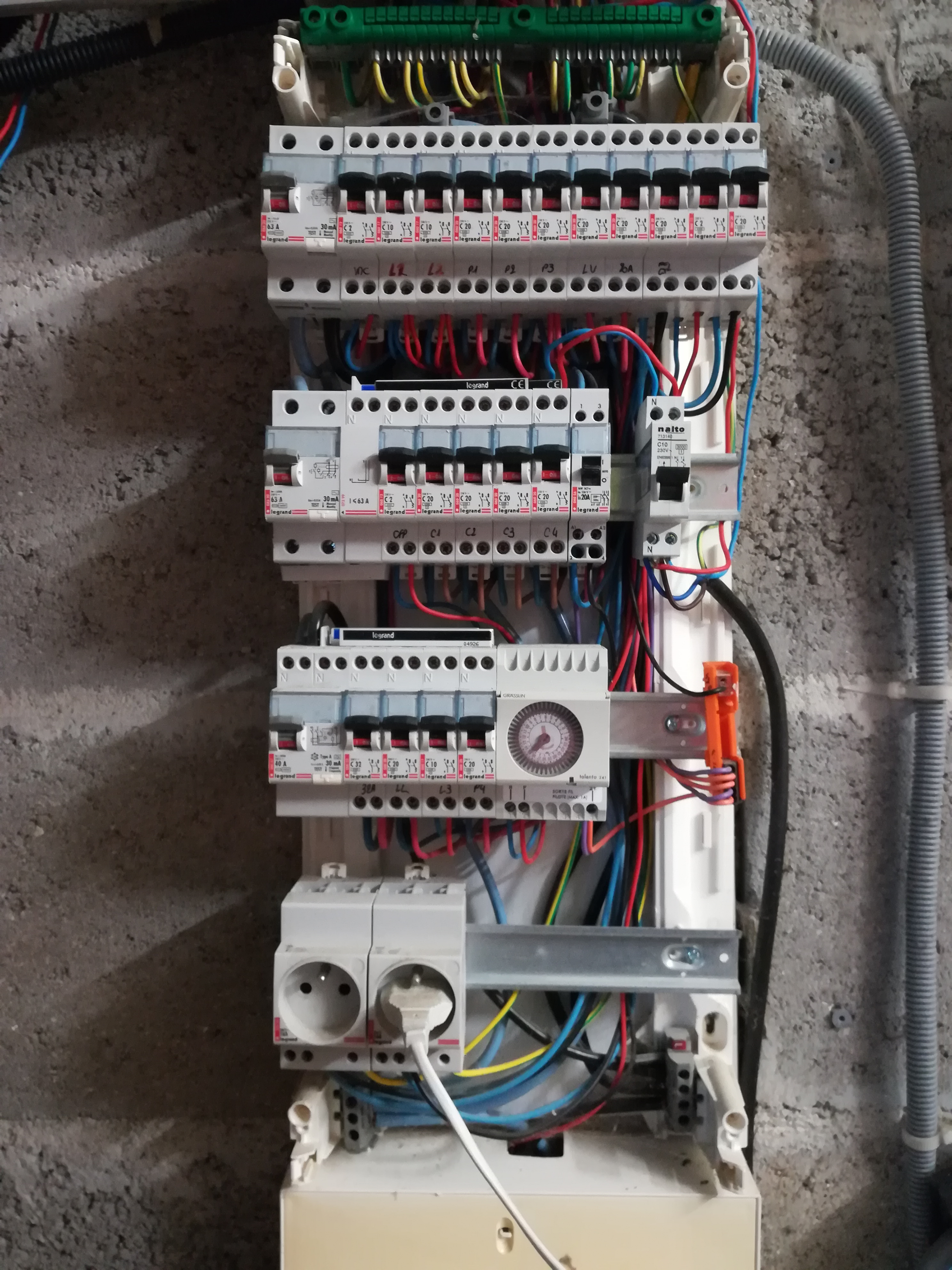

je vous remercie de prendre du temps pour les explications...voici une photo du tableau
aussi concernant le (mini) tableau pour l'exention finalement ca sera un interrupteur différentiel (1x30A type AC) et de 3 disjoncteurs (1x20A(pc) 1x10A(vr) et 1X16A (lumiere))

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9392

23/05/2018 à 22h48

Bonsoir

Repartez des 2 borniers en bas.

S'ils n'y a plus d'emplacement libre, remplacez les par des plus grands :
Réf Legrand 0 048 15
Réf Legrand 0 048 16

Carminas

ou créer un compte pour participer

Par leconducoin

leconducoin

Apprenti bricoleur

Message(s) : 12

23/05/2018 à 23h02

OK j'ai bien compris.....

de la borne au disjoncteur quel diamètre de câble ??
du disjoncteur au différentiel sera en 2,5!

ou créer un compte pour participer

Annonce

Par Carminas

Carminas

Promoteur

Message(s) : 9392

23/05/2018 à 23h10

L'intensité étant la même en tout point d'un circuit, en théorie du 2,5² suffirait.
Mais ces borniers n'acceptent que du 6² au minimum pour avoir un serrage correct.

Par ailleurs si vous pouviez alimenter votre extension en 6² ce sera plus pertinent car plus évolutif et pas beaucoup plus cher.

Carminas

ou créer un compte pour participer

Par leconducoin

leconducoin

Apprenti bricoleur

Message(s) : 12

24/05/2018 à 13h35

bonjour
et du 4 c'est pas suffisant??

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9392

24/05/2018 à 19h37

6² : 32A maxi - 7kW maxi
4² : 25A maxi - 5,5kW maxi
2,5² : 20A maxi - 4,5kW maxi

A vous de voir en fonction de vos besoins et de l'évolutivité nécessaire.

Par ailleurs le 4² a peu d'usage de nos jours et est difficile à trouver

Carminas
