Changer le télérupteur
Par Utilisateur désinscrit
Utilisateur désinscrit
11/03/2015 à 15h53
Bien le bonjour à vous
Je bute devant un problème d'electricité. Cela ne mets pas arrivé depuis longtemps !
Je souhaite changer mon vieux télérupteur bruyant par un nouveau silencieux.
L'ancien modèle est le suivant :

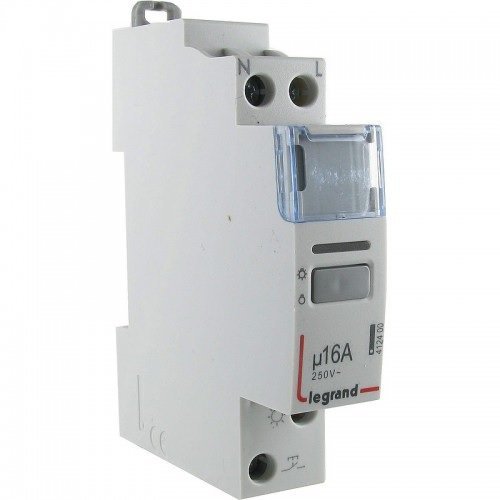

Le nouveau est celui ci
Problème : je ne vois pas comment le cabler.
Dites moi si je me trompe mais est ce que :
A1 correspond à : l'icone du poussoir
A2 correspond à : N, soit le neutre
1 correspond à : L, soit la phase
2 correspond à : l'icône de la lampe
Ce que j'avance est totalement incertain car pour moi, quand je regarde le tableau je déduirai plutot que
A1 correspond à : N
A2 correspond à : l'icône de la lampe
1 correspond à : L, soit la phase
2 correspond à : l'icone poussoir
Merci pour votre aide !
Je bute devant un problème d'electricité. Cela ne mets pas arrivé depuis longtemps !
Je souhaite changer mon vieux télérupteur bruyant par un nouveau silencieux.
L'ancien modèle est le suivant :
Le nouveau est celui ci
Problème : je ne vois pas comment le cabler.
Dites moi si je me trompe mais est ce que :
A1 correspond à : l'icone du poussoir
A2 correspond à : N, soit le neutre
1 correspond à : L, soit la phase
2 correspond à : l'icône de la lampe
Ce que j'avance est totalement incertain car pour moi, quand je regarde le tableau je déduirai plutot que
A1 correspond à : N
A2 correspond à : l'icône de la lampe
1 correspond à : L, soit la phase
2 correspond à : l'icone poussoir
Merci pour votre aide !
Connexion ou créer un compte pour participer
Annonce
Réponses
Par Utilisateur désinscrit
Utilisateur désinscrit
11/03/2015 à 16h07
Salut
Normalement tu as le schéma sur la joue droite du télérupteur
Pour reprendre tes couleurs voici le raccordement a réaliser :
Le bleu en " N"
le rouge en "L"
le orange en " BP"
le violet en "retour lampe" schématisé comme un soleil
Normalement tu as le schéma sur la joue droite du télérupteur
Pour reprendre tes couleurs voici le raccordement a réaliser :
Le bleu en " N"
le rouge en "L"
le orange en " BP"
le violet en "retour lampe" schématisé comme un soleil
Connexion ou créer un compte pour participer
Bonjour,
Une question , est ce que les poussoirs ( BP) renvoient la phase ou le neutre ?
si c'est le neutre ce télérupteur qui est électronique n'est pas compatible
@+
Une question , est ce que les poussoirs ( BP) renvoient la phase ou le neutre ?
si c'est le neutre ce télérupteur qui est électronique n'est pas compatible
@+
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
11/03/2015 à 18h58
Salut Bob
Je suis parti du principe que le neutre est cablé en A2 et donc que le Retour poussoir (orange) ramenait la phase en A1
Encore faut-il est sur que le repérage ait été bien réalisé par notre demandeur
++
Je suis parti du principe que le neutre est cablé en A2 et donc que le Retour poussoir (orange) ramenait la phase en A1
Encore faut-il est sur que le repérage ait été bien réalisé par notre demandeur
++
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
14/03/2015 à 09h32
Le repérage de l'image est faux.
Après test il s’avère que
La flèche rouge corresponde à la phase
La flèche Orange au neutre
La flèche violette au retour lampe
La flèche bleue au retour BP
J'ai bien réussi à changer le télérupteur.
Merci pour votre aide
A +
Après test il s’avère que
La flèche rouge corresponde à la phase
La flèche Orange au neutre
La flèche violette au retour lampe
La flèche bleue au retour BP
J'ai bien réussi à changer le télérupteur.
Merci pour votre aide
A +
