Aide pour montage d’un va et vient

Par Utilisateur désinscrit

Utilisateur désinscrit

21/11/2016 à 11h58

Bonjour,

Nouvel inscrit sur ce forum, une rapide présentation s'impose.
Moi c'est Erwan, bricoleur amateur pour ne pas dire débutant, j'ai racheté récemment avec ma femme une maison "Néo bretonne" (en Bretagne donc

) que nous remettons au goûts du jour petit à petit.
Niveau électricité, je suis vraiment nul, d'où ma présence ici ...

Depuis hier, je bute sur le remplacement d'un interrupteur "Va et vient" qui commande 2 luminaire dans une salle de bain.
A la base, l'ancien interrupteur était munis d'un voyant lumineux qui s'éteignais lorsque que l'on éteignais la lumière.

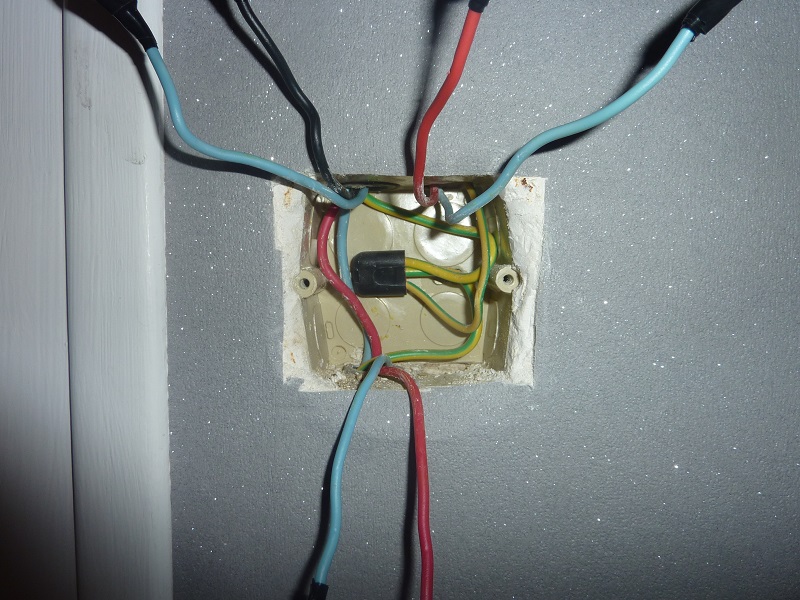

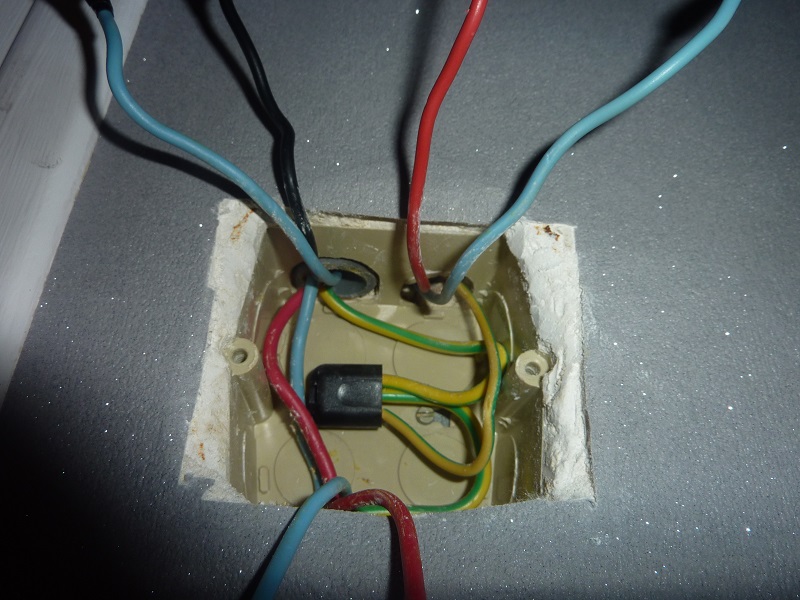

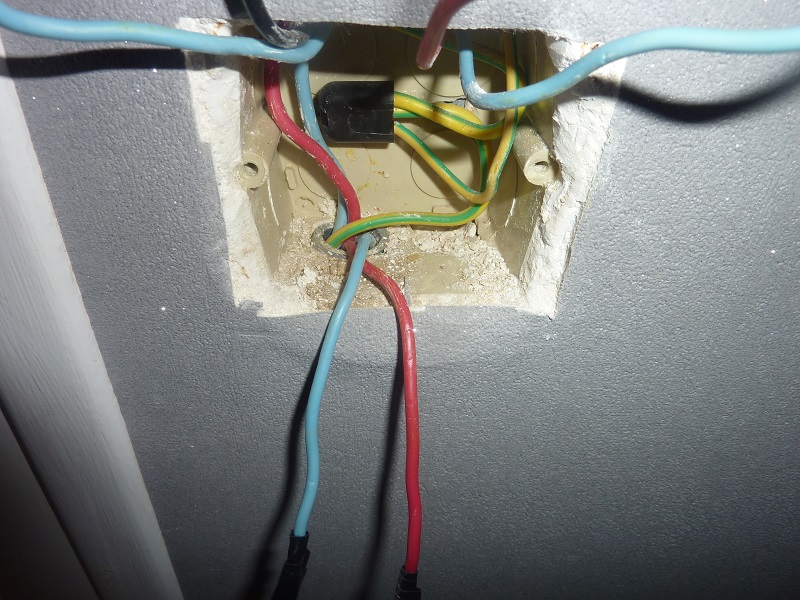

Ayant sous la main un interrupteur va et vient je me suis lancé dans le remplacement de celui ci, voici des photos de la configuration du câblage :

Un gros bordel pour moi ... sachant que mon inter est munis de 2 trous pour la phase, 2 autres siglé X1 et 2 autres siglé X2.

Aussi, je crois que certains de ces fils communique avec les toilettes, situés juste à coté, pour information.

Merci de tenter de m'aider car j'ai déjà cramé pas mal de fusible en tentant des connexions hasardeuses ...

D'avance merci

R'one

ou créer un compte pour participer

Annonce

Réponses

Par R'one

R'one

Petit nouveau

Message(s) : 3

21/11/2016 à 12h01

Je crois que les photos ne s'affichent pas, donc je repost :

ou créer un compte pour participer

Par les3c19

les3c19

Modérateur

Message(s) : 19509

21/11/2016 à 12h18

salut
les fils bleus sur un domino non branchés sur le va et vient
les 2 rouges dans les trous de la phase
et le noir sur un trou X1 ou X2 au choix

ou créer un compte pour participer

Par R'one

R'one

Petit nouveau

Message(s) : 3

21/11/2016 à 12h28

Merci pour ta réponse. C'est chose faite, ça n'as pas sauté mais la lumière ne s'allume pas non plus...

ou créer un compte pour participer

Annonce

Par les3c19

les3c19

Modérateur

Message(s) : 19509

21/11/2016 à 12h47

R'one a écrit :
Merci pour ta réponse.
C'est chose faite, ça n'as pas sauté mais la lumière ne s'allume pas non plus...

les fils bleus sont ils bien ensembles sur un seul domino

ou créer un compte pour participer

Par R'one

R'one

Petit nouveau

Message(s) : 3

21/11/2016 à 13h00

Ah non, je n'avais pas compris comme ça, donc voilà, tous sur le même domino et ... ça fonctionne !!! Un ENORME MERCI pour ton aide les3c19, tu m'enlève une belle épine du pied !
