branchement Meuble SDB
Bonjour
je suis incorrigible avec mon vieux sujet
j'ouvre un nouveau sujet

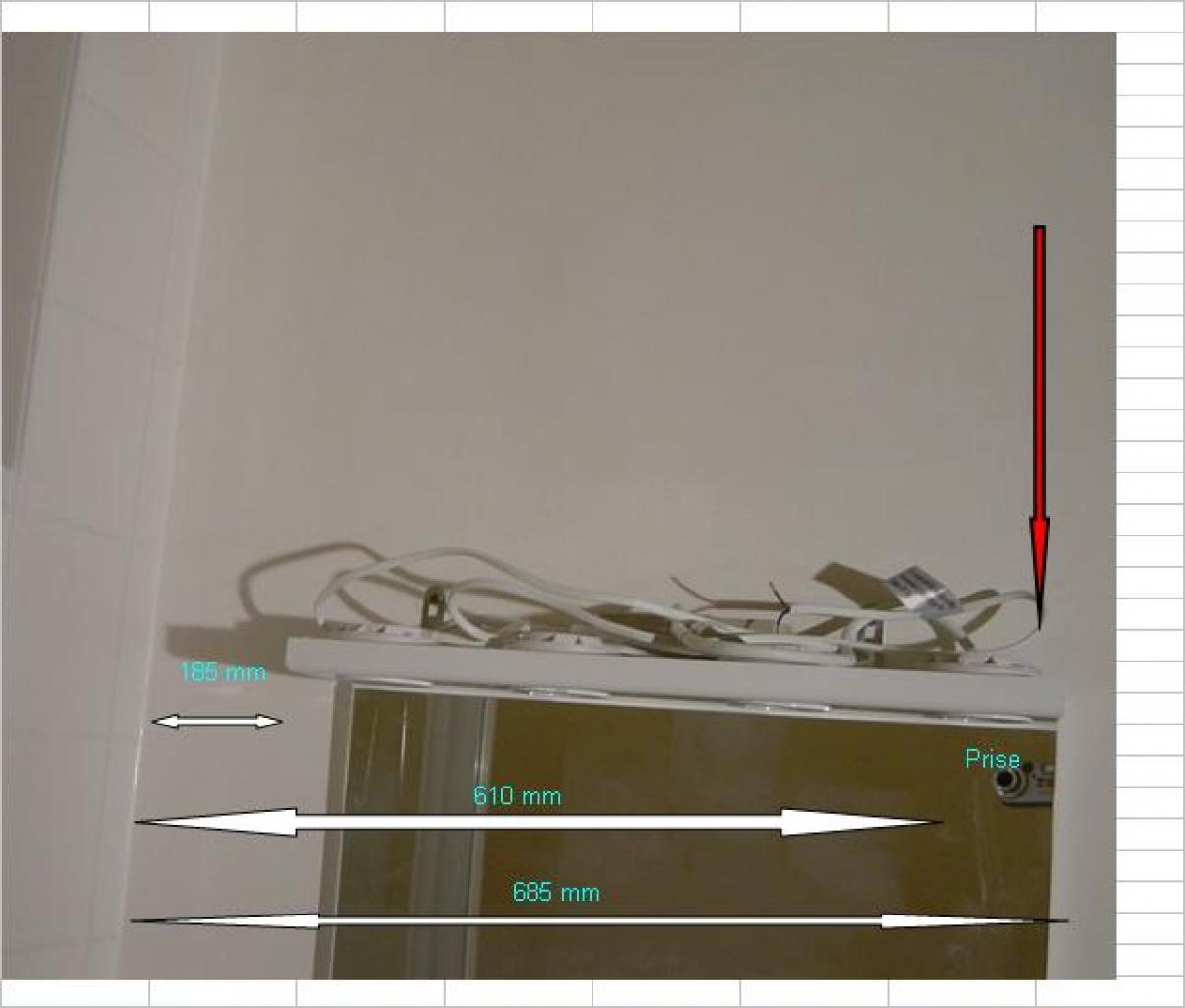

ci-joint photo avec dimensions
l'éclairage dispose d'une alimentation avec transfo de séparation
La prise est 2P+T (bord à 61cm de la cloison vitrée de la douche)
Dans la notice du meuble il est noté que:
Eclairage ; kIt hallogène à raccorder à une fiche DCL placé derrière le meuble (ce n'est plus possible, il a été collé ! )
Prise : à raccorder à l'aide d'un boitier Classe2 IP23
j'ai prévu de descendre une moulure 22x12 au niveau de la flèche rouge (Zone 3)
Puis je raccorder le tout au dessus de ce meuble dans une boîte sortie de câble ?
Avec commande par l'inter du circuit éclairage ?
ou bien dois je mettre 2 boitiers ?
ou alors baguette 32 x 12 avec raccords Wagos à l'intérieur si cela passe ?
Merci pour vos précisions
cordialement
je suis incorrigible avec mon vieux sujet
j'ouvre un nouveau sujet ci-joint photo avec dimensions
l'éclairage dispose d'une alimentation avec transfo de séparation
La prise est 2P+T (bord à 61cm de la cloison vitrée de la douche)
Dans la notice du meuble il est noté que:
Eclairage ; kIt hallogène à raccorder à une fiche DCL placé derrière le meuble (ce n'est plus possible, il a été collé ! )
Prise : à raccorder à l'aide d'un boitier Classe2 IP23
j'ai prévu de descendre une moulure 22x12 au niveau de la flèche rouge (Zone 3)
Puis je raccorder le tout au dessus de ce meuble dans une boîte sortie de câble ?
Avec commande par l'inter du circuit éclairage ?
ou bien dois je mettre 2 boitiers ?
ou alors baguette 32 x 12 avec raccords Wagos à l'intérieur si cela passe ?
Merci pour vos précisions
cordialement
Images jointes :
Cordialement
Le + Bo F
Le + Bo F
Connexion ou créer un compte pour participer
Annonce
Réponses
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
27/05/2011 à 21h33
Salut le+bo
Il est bo le lavabo
Etant donné que ta flèche est à 61cm tu peux mettre un boitier legrand 86057
....et le tout réuni dedans, l'éclairage et la prise
Il est bo le lavabo
Etant donné que ta flèche est à 61cm tu peux mettre un boitier legrand 86057
....et le tout réuni dedans, l'éclairage et la prise
Connexion ou créer un compte pour participer
Bonjour
merci beaucoup,
Commande sans problème par l'inter éclairage ?
Cdlt
merci beaucoup,
Commande sans problème par l'inter éclairage ?
Cdlt
Cordialement
Le + Bo F
Le + Bo F
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
28/05/2011 à 07h34
Bonsoir
J'ai peut être pas tout suivi mais dans ta moulure 22x12, tu comptes bien y passer un circuit en 1,5mm² Commandé depuis un interrupteur ?
Si c'est ça, la prise sera commandée simultanémet avec l'éclairage
Si tu veux avoir ta prise indépendante de ton éclairage, il te faudra passer une phase en plus
...Et dans le boitier que j'ai cité (86057) il y a 4 bornes de jonction
- 1 pour les terres
- 1 pour les neutres
- 1 pour l'éclairage ( retour lampe)
- 1 pour la prise ( phase directe)
J'ai peut être pas tout suivi mais dans ta moulure 22x12, tu comptes bien y passer un circuit en 1,5mm² Commandé depuis un interrupteur ?
Si c'est ça, la prise sera commandée simultanémet avec l'éclairage
Si tu veux avoir ta prise indépendante de ton éclairage, il te faudra passer une phase en plus
...Et dans le boitier que j'ai cité (86057) il y a 4 bornes de jonction
- 1 pour les terres
- 1 pour les neutres
- 1 pour l'éclairage ( retour lampe)
- 1 pour la prise ( phase directe)
Connexion ou créer un compte pour participer
C'est tout bon je fais 1 arrivée en Zone 3 dans la boîte (86057) 3 x 1.5 (R+B+VJ)
(commandé en même temps que circuit que éclairage central + ventilateur-timeur / j'espère que cela ne fait pas trop !)
2 Départs
1- R+B = éclairage classe2
2- R+B+VJ = Prise du meuble qui est à 61 cm donc en Zone 3 car pas besoin alimentation séparée avec phase spécifique
Pour en avoir branché une boîte (86057) , y a pas trop de place là dedans !!
Plus de place en boitier encastré mais bon , on fera avec !
(commandé en même temps que circuit que éclairage central + ventilateur-timeur / j'espère que cela ne fait pas trop !)
2 Départs
1- R+B = éclairage classe2
2- R+B+VJ = Prise du meuble qui est à 61 cm donc en Zone 3 car pas besoin alimentation séparée avec phase spécifique
Pour en avoir branché une boîte (86057) , y a pas trop de place là dedans !!
Plus de place en boitier encastré mais bon , on fera avec !
Cordialement
Le + Bo F
Le + Bo F
