extension de ligne

extension de ligne

Par Agagax

avatar - Agagax
Petit nouveau
Message(s) : 9
le 10/01/2014 à 17h20
Bonojur

Je vais aménager mon grenier de 80 m2. Je souhaite y amener l'électricité en partant de mon tableau principal qui est au sous sol soit environ 15m
1ère question : quelle section pour aller du tableau principal au tableau ds le grenier sachant en haut il y aura 5500w pour le chauffage d'un côté décomposé en 4 radiateurs(droite), 2000w pour le chauffage de l'autre côté (gauche) décomposés en 2 radiateurs en vue de la création d’une salle home cinéma qui va elle aussi pomper un peu de jus, quelques prises et quelques lumières et un sèche serviette de 500w.

2è question comment doits-je décomposer mon tableau ? quel inter differentiel utilisé ? 1 ou 2 ? quel disjonteur et combien ?

3è question quelle différence y a-t-il entre in disjonteuir et un interrupteur differentiel.


merci

N'hésitez pas à me dire si je n'ai pas été clair.

Frederic G
ou créer un compte pour participer à la conversation.

Liste des réponses

Par Carminas

avatar - Carminas
Promoteur
Message(s) : 7111
le 10/01/2014 à 19h07
Bonsoir

1/ Avec 6 kW de chauffage, j'aurai tendance à mettre du 10² protégé au départ par un disj 40A entre vos 2 tableaux qui vous autorisera jusqu'à 9 kW.

2/ Vous pouvez mettre un unique interrupteur différentiel 30mA 40A type AC en tête de ce tableau.
Il est toujours possible de mettre 2 ID pour avoir une meilleure sélectivité, mais pas certain que dans votre cas ce soit plus pertinent.

Mettre 2 radiateurs par circuit en 2,5² disj 20A, 1 circuit 1,5² 10A pour le sèche serviettte, 1 circuit 1,5² pour l'éclairage, 1 circuit 2,5² 20A pour 8 prises maxi

3/ L'interrupteur différentiel assure :
- une protection automatique des personnes contre les contacts directs (si 30mA) ou indirect (défaut d'isolement).
- une fonction manuelle de commande pour mettre en ou hors service une partie d'une installation à l'origine de laquelle il est placé.

Le disjoncteur assure :
- une protection contre les surcharges
- une protection contre les courts-circuits
- une fonction manuelle de commande pour mettre en ou hors service une partie d'une installation à l'origine de laquelle il est placé.

Le disjoncteur différentiel remplit simultanément les fonctions de l'interrupteur différentiel et du disjoncteur.


En pratique, dans les locaux d'habitation, on n'utilise que des interrupteurs différentiels avec en aval de chacun une série de disjoncteurs classiques qui assurent eux la protection contre les surintensités.

On n'utilise pas les disjoncteurs différentiels (très chers), sauf cas particuliers, par exemple circuit congélateur que l'on souhaite utiliser sous un différentiel dédié. Et encore dans ce cas, il est nettement moins onéreux de mettre un interrupteur différentiel suivi d'un seul disjoncteur classique.

@+

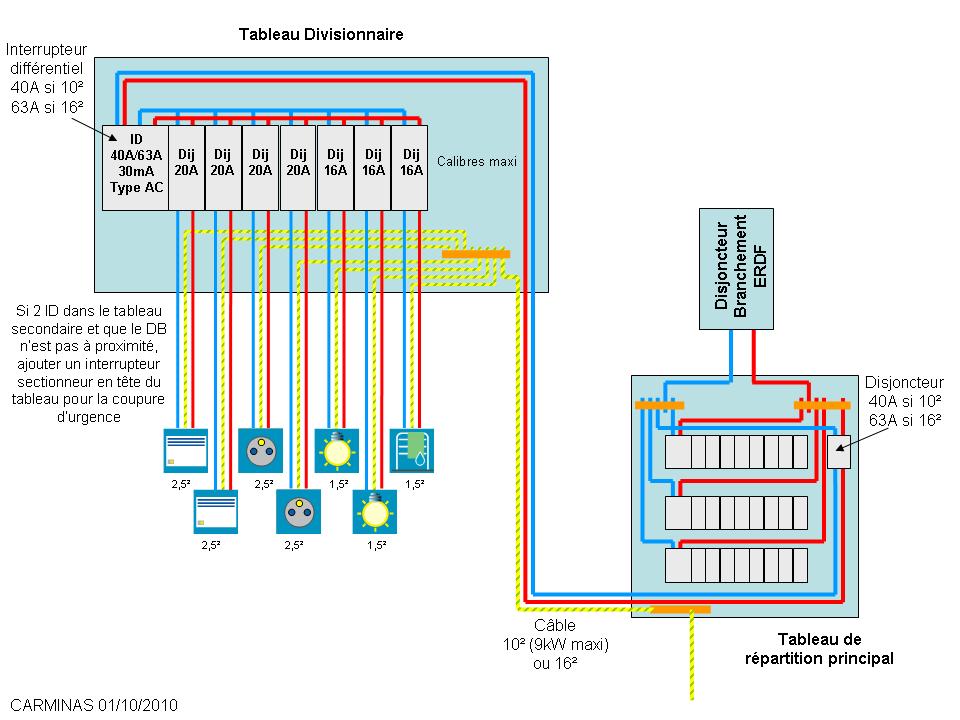

Images jointes :

Tableau divisionnaire 4.jpg

Carminas
ou créer un compte pour participer à la conversation.

Par Agagax

avatar - Agagax
Petit nouveau
Message(s) : 9
le 14/01/2014 à 11h14
Merci Carminas de cette réponse précise.
Désolé de ne répondre que maintenant (impossible avant)

encore une question vous me dites 10carré pour 6kw de chauffage mais il me semble qu'au total il y a 8kw (5500 + 2000 + 500) mais peut etre ne faut il compter que les 5500. Je suis plutôt néophyte ds ce domaine.

S je veux assure avec du 16carré mieux vaut donc mettre un disjoncteur 63 A, qui peut le plus peut le moins et en cas d'evolution encore à l'avenir....

Pour le reste j'ai compris merci pour toutes ces explications.

FG

Frederic G
