Bonjour à tous ! Je suis en cours de fabrication d'une lettre lumineuse (type enseigne) :

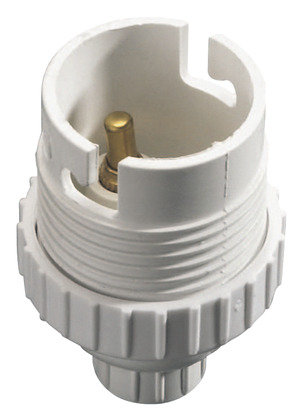

Je compte installer 11 ampoules B22 15W, soit un total de 165W. Je sais que je dois faire un montage en parallèle, par contre j'ai deux questions : 1) puis-je faire du repiquage de douille en douille ? (avec du cable 3G1,5²) Photo des douilles utilisées :

2) La lettre sera alimenté via une fiche 2P+T + interrupteur à pied. Est-ce que chacune de mes douilles doit être relié à la terre ? (la lettre est en médium) Merci par avance pour votre aide $Clin d\'oeil$

ou créer un compte pour participer

Annonce

Réponses

Par Utilisateur désinscrit

Utilisateur désinscrit

26/05/2013 à 20h20

Bonsoir,

Il serait plus judicieux d'utiliser un standard de douille à vis plutot qu'à baïonnette vouée à disparaître.

La douille à vis E14 double bague se prêterait bien à ton montage

Le câblage se fera en parallèle de douille à douille

Pas besoin de conducteur de terre

ou créer un compte pour participer

Par 20sylweb

20sylweb

Petit nouveau

Message(s) : 4

26/05/2013 à 20h52

Le choix des douilles B22 vient du fait que j'ai trouvé des ampoules de ce type à pas cher en lot : Quel est l'avantage d'utiliser des douilles e14 ? Si je n'ai pas besoin du conducteur de terre, je fais quoi du fil qui vient de ma fiche ?

ou créer un compte pour participer

Par Bob35

Bob35

Promoteur

Message(s) : 2396

26/05/2013 à 21h00

bonjour,

Citation :
Si je n'ai pas besoin du conducteur de terre, je fais quoi du fil qui vient de ma fiche ?

soit vous mettez un câble 2x1.5² sur votre fiche ou vous isolez le jaune vert à l'aide d'un domino au bout près de la lettre et pour les autre douilles ne passer que deux fils
@+

ou créer un compte pour participer

Annonce

Par 20sylweb

20sylweb

Petit nouveau

Message(s) : 4

26/05/2013 à 21h11

D'accord, par contre, si j'utilise des douilles en laiton de ce type (juste pour l'effet déco)

Je dois repiquer aussi la terre ? toujours en parallèle de douilles en douilles ?

ou créer un compte pour participer

Par Bob35

Bob35

Promoteur

Message(s) : 2396

26/05/2013 à 21h23

oui avec ces douilles il faut raccorder la terre de douilles en douilles

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

26/05/2013 à 21h27

Bonsoir.
Effectivement, comme tu as la chance d'avoir une borne de masse sur la chemise métallique, c'est une bonne chose que de faire le raccordement en vert-jaune.
D'une façon générale sur ces douilles, que ce soit pour la borne de masse ou pour les bornes principales, le trou est trop petit pour faire la mise en parallèle, même en 1,5mm2. Mais vu la puissance mise en jeu, comme il s'agit d'un matériel et non pas d'une installation de logement, tu peux peut-être prendre du fil spécifique pour luminaire ? Tu peux perfectionner éventuellement en intégrant un disjoncteur 2A (soit 460W maxi).
As-tu envisagé de mettre, plutôt que des lampes à incandescence, un ruban de leds ? Connexion simplifiée, moindre consommation, effet ligne lumineuse bien meilleur, grande durée de vie. Sur le net, tu en trouveras avec ddiiférentes puissances de leds.
A toi de voir...
Salut !

ou créer un compte pour participer

Annonce

Par Utilisateur désinscrit

Utilisateur désinscrit

26/05/2013 à 21h41

Re,

20sylweb a écrit :

Quel est l'avantage d'utiliser des douilles e14 ?

Les ampoules B22 sont vouées à disparaître et ne laisser place qu'au standard à Vis >>> E14 et E27

ou créer un compte pour participer

Par 20sylweb

20sylweb

Petit nouveau

Message(s) : 4

29/05/2013 à 22h31

Bonjour, En effet le trou des douilles est trop petit pour deux cables de 1,5mm2. Je peux seulement utiliser du 0,75mm2. Est-ce qu'il y'a un risque ? Normalement niveau puissance je suis en dessous de la limite autorisée (1380W) ?

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

29/05/2013 à 22h34

Salut

Zéro risque .. bon nombre de luminaires sont cablés dans cette section

...et pour 165W !!!!
