MESSAGE A L'ORIGINE DE LA DISCUSSION
le 16/10/2019 à 10h04

Passer de va et vient à un circuit avec Dimmer

Bonjour à vous,

je vous contacte car je rénove la chambre d'un bébé et nous souhaitons modifier le circuit d'éclairage actuel de la lampe principale composé de 2 va et vient par un dimmer et un bouton poussoir.

Nous avons pris la marque Jung car nous venons de rénover la cuisine et c'est ce que l'électricien a mis et donc nous refaisons un à un les différentes pièces de la maison de facon identique.

Le seul problème est que pour le moment impossible de faire fonctionner le circuit avec ce type de montage.
Quand je mets les va et vient aucun soucis, dès lors que je mets le dimmer sur le circuit cela ne marche plus.

J'ai fais quelques photos, peut-être que l'un de vous pourra m'aider à y voir plus clair.

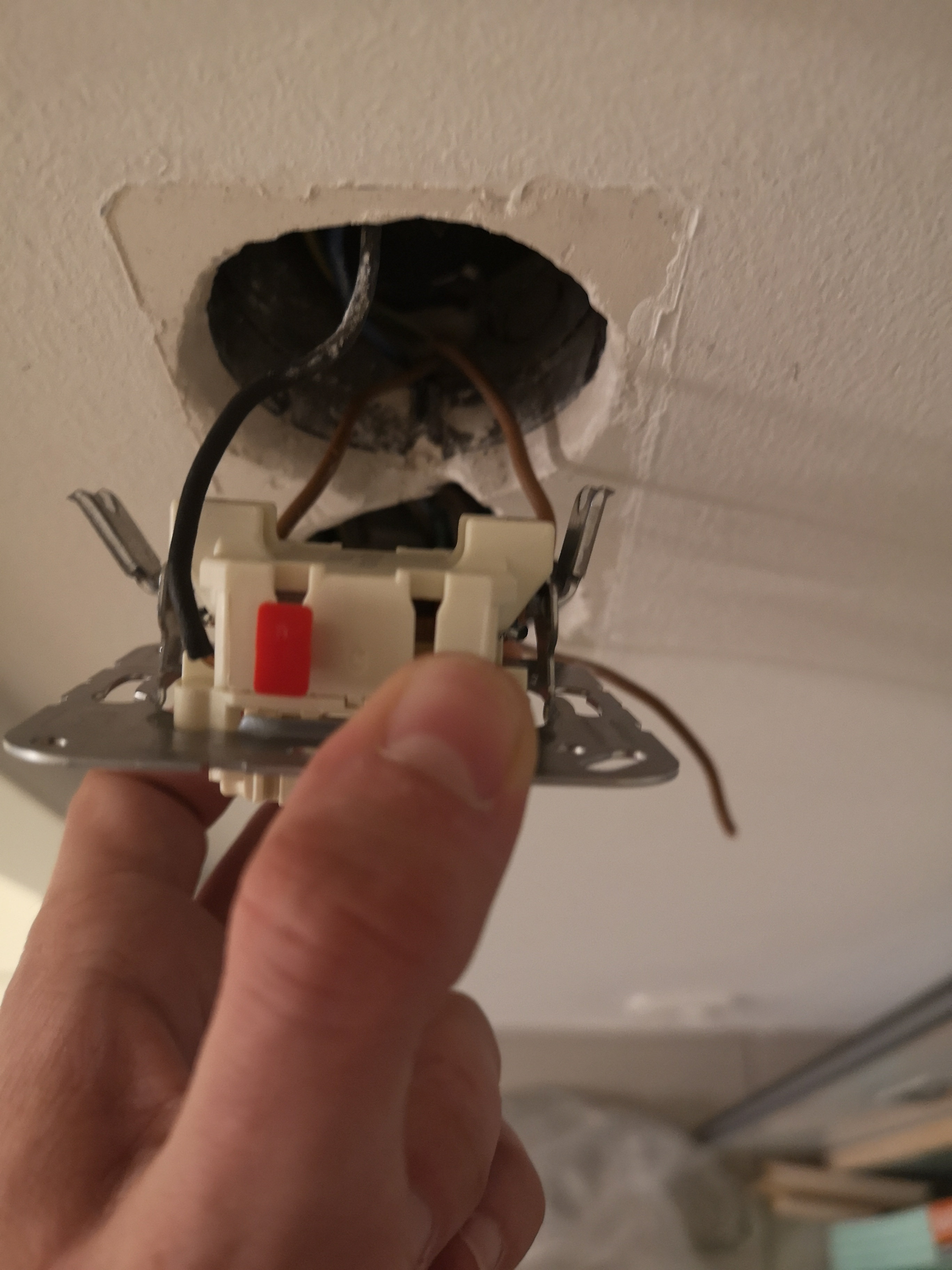

Il y a le branchement actuel qui fonctionne sur les 2 va et vient (on a 3 fils, 2 marrons et un noir)

http://zupimages.net/viewer.php?id=19/42/45kz.jpg

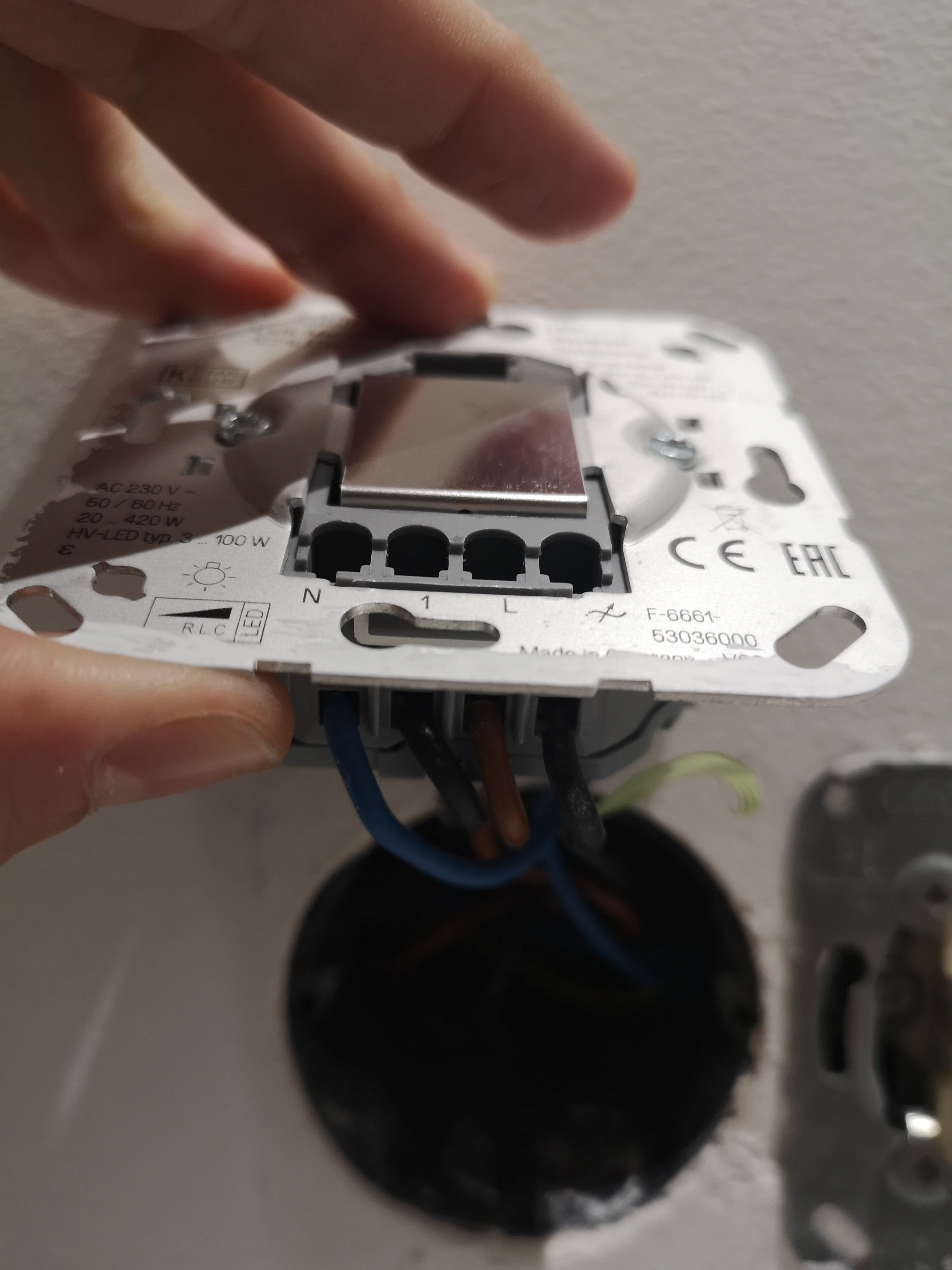

Ca c'est le type de dimmer (1224 LED) que nous avons (actuellement dans la cuisine) mais nous n'avons toujours que ces mêmes 3 fils dans les points d'allumage de la lampe

http://zupimages.net/viewer.php?id=19/42/ztn5.jpg

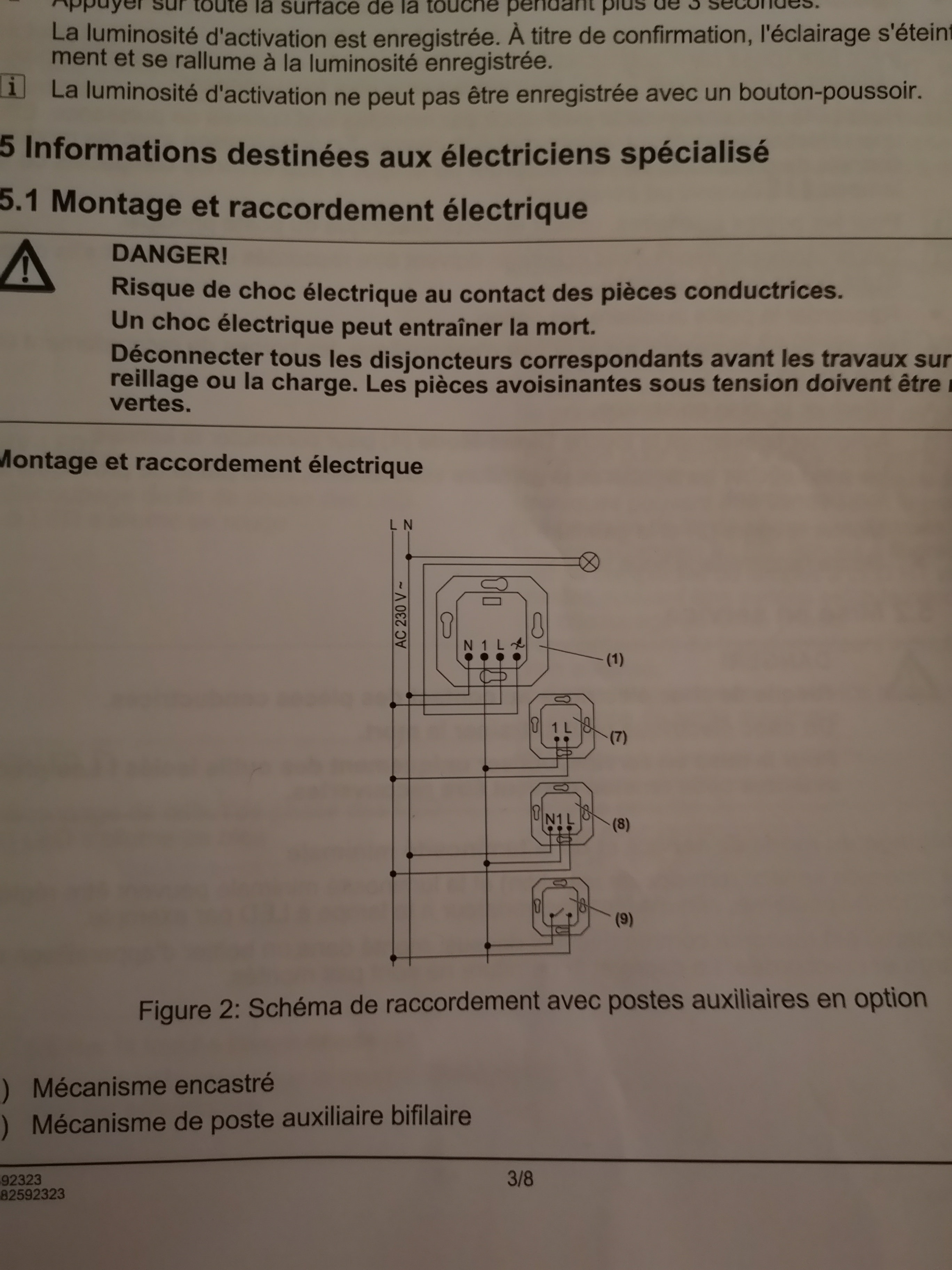

Et finalement voici le schéma de montage du fabricant

http://zupimages.net/viewer.php?id=19/42/b9ct.jpg ?

Nous souhaiterions en but ultime avoir un dimmer et un bouton poussoir afin de gérer la lampe. Comment y parvenir ?


Merci d'avance
citer répondre

Liste des réponses

le 16/10/2019 à 13h05
Passer de va et vient à un circuit avec Dimmer
Bonjour,
Je ne peux pas visualiser vos photos car elles sont bloquées par mon logiciel de sécurité.
Comment êtes-vous passé du montage va et vient au montage du Jung 1224 LED ? Car le câblage est très différent et il se peut même que vous ayez des fils à repasser (neutre).
citer répondre
le 16/10/2019 à 13h35
Passer de va et vient à un circuit avec Dimmer
Salut,
Voici les images directement sur le forum :


citer répondre
Le peu que je sais, c'est à mon ignorance que je le dois.
le 16/10/2019 à 15h00
Passer de va et vient à un circuit avec Dimmer
Merci beaucoup d'avoir posté les photos.
En effet, mon soucis est qu'à l'heure actuelle j'ai deux va et vient comme sur la première photo avec 3 fils uniquement: 2 marrons et un noir.
Lorsque je mets le dimmer à la place de l'un des 2 va et vient, plus moyen d'allumer la lampe.

Pour le moment je n'ai pas résolu ce problème.

citer répondre
le 16/10/2019 à 15h49
Passer de va et vient à un circuit avec Dimmer
C'est normal que cela ne fonctionne pas si vous n'avez pas tous les fils nécessaires.
Vous ne pourrez pas installer ce système sans repasser des fils.
Si vous mettez le variateur à la place du V&V où il y a la phase (et non le retour lampe), il va vous manquer le neutre qu'il faut donc amener.
Ensuite vous pouvez utiliser les 2 navettes, une pour envoyer le retour lampe et l'autre pour le signal BP.
A la place de l'autre V&V, vous allez donc installer le BP. Mais là encore, il va vous manquer un fil, la phase.
citer répondre
le 29/10/2019 à 21h39
Passer de va et vient à un circuit avec Dimmer
Merci pour toutes vos réponses. Effectivement après avoir lu vos réponses, nous nous sommes rendus compte que cela est impossible. Nous avons donc trouvé une alternative en prenant des lampes connectées avec dimmer sans fil ....
citer répondre
le 30/10/2019 à 04h45
Passer de va et vient à un circuit avec Dimmer
Hello



Perso, je voit un neutre à chaque emplacement.

Donc rien d'impossible en mettant le variateur sur la première photo montrée par Brico30

@+
citer répondre
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
le 30/10/2019 à 06h40
Passer de va et vient à un circuit avec Dimmer
Salut efred,
Le problème, c'est qu'il va falloir 3 fils entre les 2 postes et qu'il n'y a actuellement que les 2 navettes.
Si le variateur est monté à la place de l'ancien V&V qui a la phase (à condition qu'il y ait un neutre), il va falloir envoyer vers l'autre poste le retour lampe sortant du variateur mais aussi la phase et le fil de commande de l'autre poste.
Donc à moins de pouvoir récupérer la phase au niveau du second poste, il faut repasser un fil...
citer répondre
le 30/10/2019 à 10h28
Passer de va et vient à un circuit avec Dimmer
Si on le monte autrement que côté retour lampe oui, il manque un fil.


@+
citer répondre
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
le 30/10/2019 à 11h25
Passer de va et vient à un circuit avec Dimmer
Effectivement, si on monte le variateur à la place du V&V qui a le retour lampe, les 2 navettes suffisent (une pour la phase directe, l'autre pour la phase coupée par le bouton de commande).
Reste à savoir s'il y a un neutre disponible sur le poste où l'on monte le variateur...
citer répondre
le 30/10/2019 à 11h28
Passer de va et vient à un circuit avec Dimmer
Merci pour toutes vos précisions. Malheureusement pas de neutre à proximité .... et nous n'avons pas voulu nous lancer dans le fait de repasser un fil.
citer répondre
le 30/10/2019 à 11h56
Passer de va et vient à un circuit avec Dimmer
milkiway a écrit: :
Merci pour toutes vos précisions. Malheureusement pas de neutre à proximité .... et nous n'avons pas voulu nous lancer dans le fait de repasser un fil.



Et les deux fils dans le fond du boîtier, c est quoi?

@+
citer répondre
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
