Créer 2 lumières à partir d’un interrupteur
Bonjour, Nous souhaitons créer une seconde source de lumière à partir d'un interrupteur existant que nous doublerons. La lumière existante se commande à partir de 2 interrupteur repartis aux 2 entrées de la pièce. Pouvez-vous m'indiquer de quelle manière faut-il faire le branchement ? Je vous joint une photo du branchement qui me semblait correcte mais qui ne fonctionne pas ... Les fils deja existants dans l'ancien interrupteur sont les 2 violets et le noir. J'ai ajouté le bleu et le rouge qui arrivent de la nouvelle lumière, et j'ai mis un pont jaune et vert entre les 2 interrupteurs... Vous remerciant par avance de votre aide car là je patauge complètement ! Mélanie
Images jointes :
Connexion ou créer un compte pour participer
Annonce
Réponses
Bonsoir
Ce n'est pas bon du tout.
Déjà tout dépend de quel va et vient vous repartez.
Si c'est celui placé côté phase (qui serait le fil noir), il faut câbler comme ceci
Votre borne rouge correspond à la borne L ou P de mon schéma et vos 2 bornes blanches à mes bornes 1 et 2
Ce n'est pas bon du tout.
Déjà tout dépend de quel va et vient vous repartez.
Si c'est celui placé côté phase (qui serait le fil noir), il faut câbler comme ceci
Votre borne rouge correspond à la borne L ou P de mon schéma et vos 2 bornes blanches à mes bornes 1 et 2
Images jointes :
Carminas
Connexion ou créer un compte pour participer

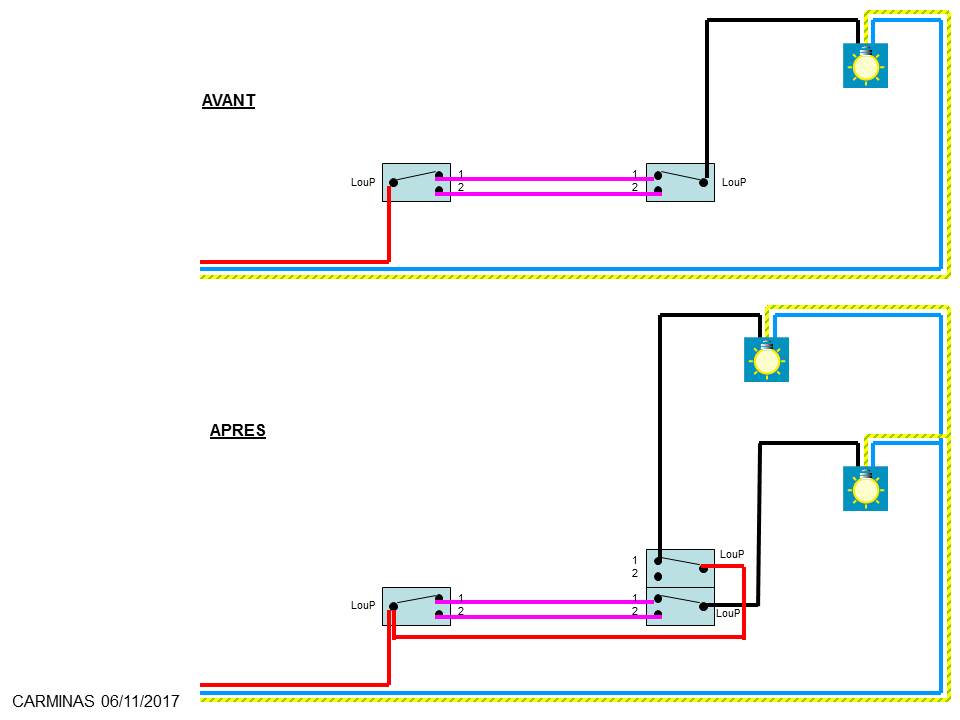

Par contre si c'est celui placé côté retour lampe (qui serait le noir), cela se complique car il faut ramener la phase (rouge dans mon schéma)
Donc à raccorder comme ceci
Donc à raccorder comme ceci
Images jointes :
Carminas
Connexion ou créer un compte pour participer
