Installation électrique salle de bain

Esprit927

Apprenti bricoleur

Message(s) : 26

29/12/2018 à 15h28

Bonjour tout le monde,
Je reviens vers vous car j’attaque l’installation électrique de la salle de bain et souhaiterais avoir des conseils.

En effet, ci-après la liste des équipements/ besoins dans ma salle de bain :

- chaudière gaz ( necessistant une prise électrique )
- lave linge
- lumiere plafond
- 3 prises pour meuble salle de bain

Que me conseillez-vous en terme de circuit ?? Le but est faire le minimum en nombre de circuit tout en respectant la norme.

Vous remercie par avance

ou créer un compte pour participer

Annonce

Réponses

Par Carminas

Carminas

Promoteur

Message(s) : 9757

29/12/2018 à 17h01

Bonsoir

Pour respecter la norme :
- un circuit en 1,5² dédié à la chaudière
- un circuit en 2,5² dédié au lave-linge
- un circuit en 1,5² pour l'éclairage éventuellement commun avec d'autres pièces
- un circuit en 2,5² ou 1,5² pour les 3 prises éventuellement commun avec d'autres pièces

Attention au respect des règles sur les volumes.

Le lave-linge doit être en aval d'un interrupteur différentiel type A

Carminas

ou créer un compte pour participer

Par Esprit927

Esprit927

Apprenti bricoleur

Message(s) : 26

29/12/2018 à 17h04

Merci pour votre réponse,
Je ne sais pas pourquoi j’avais noté 2,5 pour la chaudière.

Sinon, pour les volumes, tous mes équipements seront au moins à 60 cm de la baignoire,

On parle bien de ça ?!

Merci par avance

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9757

29/12/2018 à 17h15

Pour la chaudière c'est 1,5² mini. On peut mettre 2,5²

Oui à plus de 60cm de la baignoire pour être hors volume (en supposant qu'il n'y ait pas de douche)

Carminas

ou créer un compte pour participer

Annonce

Par Esprit927

Esprit927

Apprenti bricoleur

Message(s) : 26

30/12/2018 à 10h51

Bonjour,
Je compte acheter un nouveau tableau électrique et j’ai trouvé un bon plan sur internet ( un particulier qui le vend ) et voulais savoir si ça fera l’affaire pour installation électrique, voilà le résumé de mon installation électrique :

1 disjoncteur calibre 32A dédié au circuit spécialisé de la plaque de cuisson
1 disjoncteur calibre 20A dédié au circuit spécialisé four
1 disjoncteur calibre 20 A dédié au circuit prise de courant cuisine y compris frigo et la hotte
1 disjoncteur calibre 16A dédié au circuit prises chambre
1 disjoncteur calibre 16A dédié au circuit prises commandées chambres
1 disjoncteur calibre 10A dédié au circuit 3 lampes bar cuisine
1 disjoncteur calibre 16A dédié au circuit prises séjour
1 disjoncteur calibre 16A dédié au circuit prises commandées séjour
1 disjoncteur calibre 16A dédié au circuit prises salle de bain
1 disjoncteur calibre 16A dédié au circuit prise chaudière gaz
1 disjoncteur calibre 20A dédié au circuit prise lave linge
1 disjoncteur calibre 10A dédié au circuit éclairage salle de bain, entrée et toilettes

Le tableau est de marque AEG deux rangés et ci-joint le détail

Qu’en pensez-vous de cette marque ?!
Et deux rangés sont suffisants pour mon installation ?!
Les disjoncteurs différentiels existants font l’affaire ?!

Merci par avance
Bonne journée

Images jointes :

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9757

30/12/2018 à 12h28

Esprit927 a écrit :

Qu’en pensez-vous de cette marque ?!

Si c'est marqué NF pourquoi pas ?

Esprit927 a écrit :

Et deux rangés sont suffisants pour mon installation ?!

Oui jusqu'à 16 circuits

Esprit927 a écrit :

Les disjoncteurs différentiels existants font l’affaire ?!

Non il faudra des interrupteur différentiel 63A, vu le nombre et la nature des circuits en aval.

A noter que vous n'avez pas d'obligation de dédier de circuit prises pour la sdb, et que les circuits de prises commandées destinées à l'éclairage peuvent être communs avec d'autres circuits d'éclairage

Méfiez vous du matériel d'occasion lorsqu'il est est destiné à assurer la sécurité.
On ne sais jamais à quelles contraintes il a été soumis

Il vous le vend combien ce tableau ?
Car pour moins de 150€ vous avez l'équivalent en neuf avec du matériel de marque sur des boutiques en ligne

Carminas

ou créer un compte pour participer

Par Esprit927

Esprit927

Apprenti bricoleur

Message(s) : 26

30/12/2018 à 19h04

Merci bcp pour vos conseils et suivi,

Il est neuf dans son emballage et le vend à 80€, un bon plan ?!

Sinon pour les interrupteurs différentiels, il m’en faut 2 je suppose ?? De types À ou AC ??

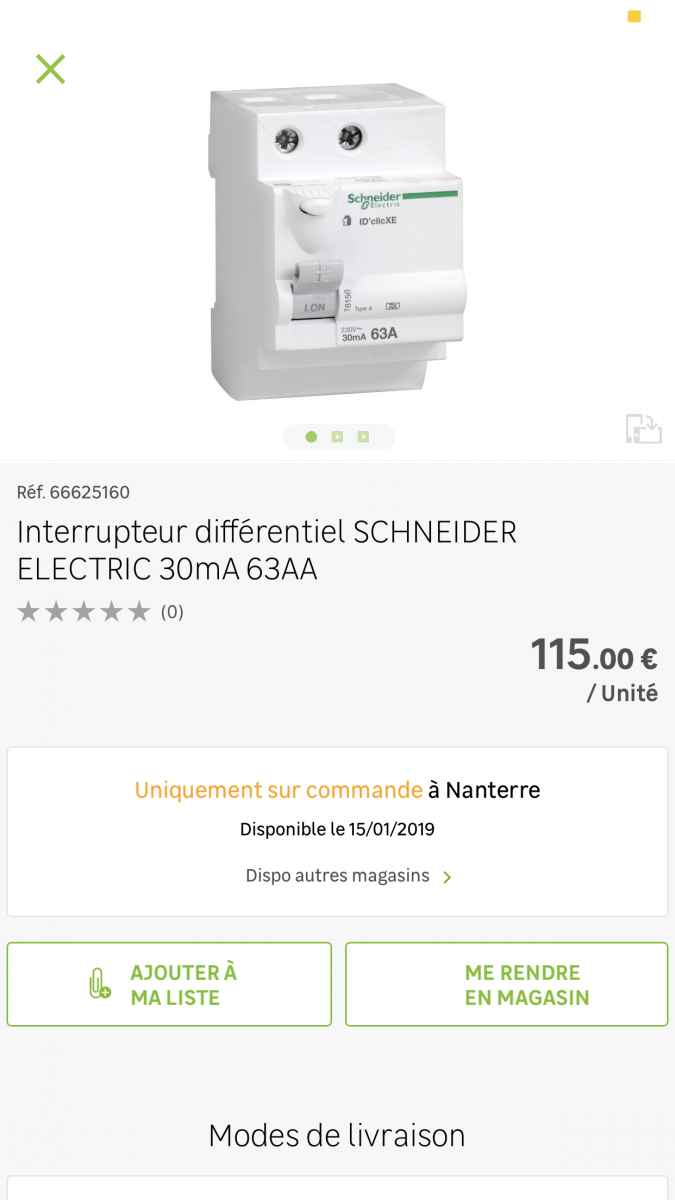

Je peux prendre une marque différente ?? Voir photos ci-joint par exemple ?

Merci par avance

Images jointes :

ou créer un compte pour participer

Annonce

Par Carminas

Carminas

Promoteur

Message(s) : 9757

30/12/2018 à 19h56

Vous pouvez changer de marque si vous faites un raccordement par câble avec les disjoncteur
Sinon pour que cela soit peignable en direct, il faut rester dans la même marque (si cela existe)
De plus les disjoncteurs complémentaires d'une autre marque ne seront pas alignés pour les peignes.

Il faut en faut deux et au moins un type A

Mais si vous ne conservez pas les différentiels, vos 80€ ce n'est pas un bon plan.
On trouve pratiquement le même prix en achetant au détail du matériel de marque neuf (voir fichier joint)
Et à ce prix la vous avez du matériel à connexion auto peignable horizontalement et verticalement.
Il n'y a plus qu'à ajouter les différentiels 63A et les disjoncteurs complémentaires nécessaires (voir fichier joint)

Tandis que votre achat d'occase vous allez devoir connecter des différentiels de marque différente par câble et vous aurez du mal à trouver des disjoncteurs complémentaires qui permettent un alignement des peignes.

Et en ajoutant 20€, vous aurez un tableau prééquipé avec 3 différentiels 63A qui sera nettement plus évolutif :
https://www.123elec.com/legrand-drivia-tableau-electrique-pre-equipe-auto-3-rangees-3id-63a-12-disjoncteurs.html

Images jointes :
