Refaire le câblage d’une lampe
Bonjour, J'ai démonté car elle ne fonctionnait plus une lampe sur pied sur laquelle on avait trois intensités d'éclairage que l'on pouvait sélectionner en touchant le pied de la lampe. Je l'ai démonté un peu vite car je n'ai pas noté comment les fils étaient branchés. Je peux toujours la remonter en mettant un simple interrupteur mais je voudrais remplacer le circuit qui gère les trois niveaux d'intensité et qui est HS. Il y a deux fils qui viennent du secteur et qui vont à la douille : un fil marron et un fil noir. Voici une photo du circuit et de ses fils :
Est-ce que quelqu'un saurait me dire comment rebrancher cela? La marque et le modèle de la lampe : OWIM GmbH & Co Tischleuchte Model H10166 La marque et le modèle du variateur tactile : KAOYI KD-150T-1 Touch Dimmer D'avance merci pour votre aide. François
Est-ce que quelqu'un saurait me dire comment rebrancher cela? La marque et le modèle de la lampe : OWIM GmbH & Co Tischleuchte Model H10166 La marque et le modèle du variateur tactile : KAOYI KD-150T-1 Touch Dimmer D'avance merci pour votre aide. François
Connexion ou créer un compte pour participer
Annonce
Réponses
bonjour,
le blanc avec sa cosse sur le châssis de la lampe
le bleu au neutre
le noir sur l'ampoule
le marron à la phase
mais attendez toutefois l'intervention d'autres personnes plus compétentes que moi sur ce domaine.
Il faut toutefois préciser que si vous changer ce gradateur, il y a surement le branchement correct gravé sur le corps de celui- ci.
salutations
le blanc avec sa cosse sur le châssis de la lampe
le bleu au neutre
le noir sur l'ampoule
le marron à la phase
mais attendez toutefois l'intervention d'autres personnes plus compétentes que moi sur ce domaine.
Il faut toutefois préciser que si vous changer ce gradateur, il y a surement le branchement correct gravé sur le corps de celui- ci.
salutations
c'est foutu ? Pensez "Repair café" on ne sait jamais !
Connexion ou créer un compte pour participer
Généralement ce qui lâche dans ce type de montage c’est le triac ( composant à 3 broche boîtier similaire à un transistor) composant facilement trouvable et changeable.
Connexion ou créer un compte pour participer

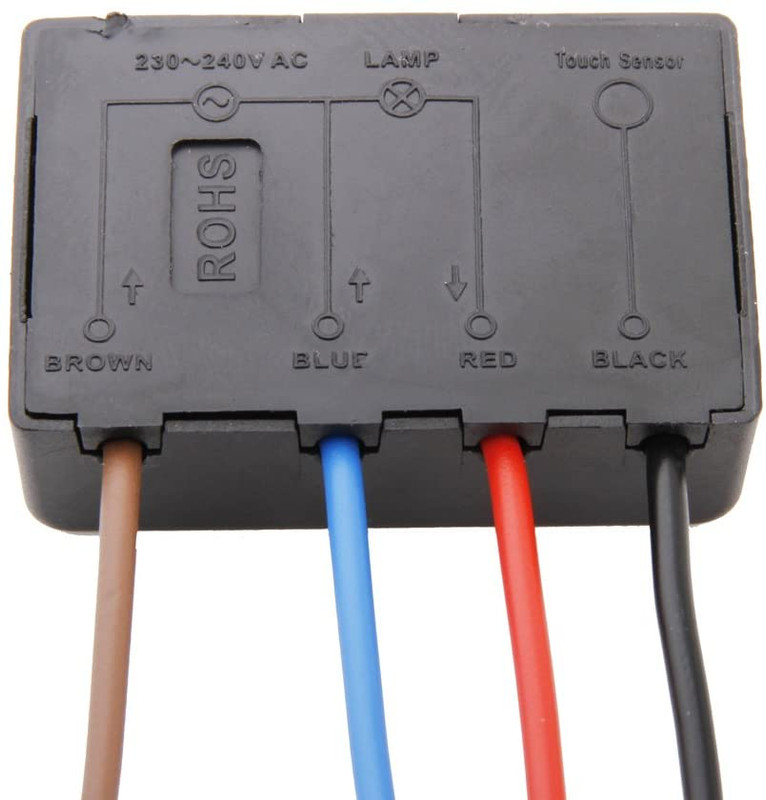

Bonjour et merci pour votre aide! Entre temps j'ai acheté en ligne ce gradateur que je vais recevoir prochainement. Il y a bien le schéma dessus.

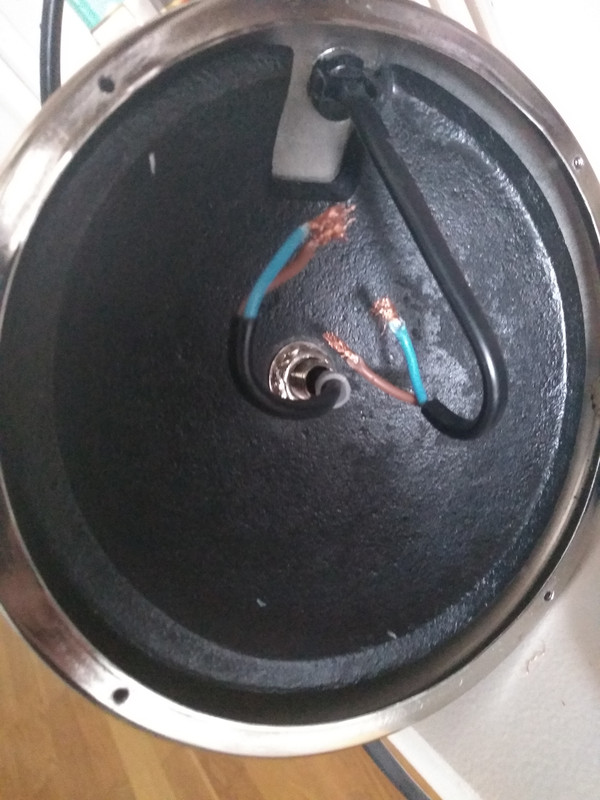

Voici une photo de l'intérieur de pied de la lampe Où dois-je brancher le rouge et où dois-je visser le noir? Encore merci
Voici une photo de l'intérieur de pied de la lampe Où dois-je brancher le rouge et où dois-je visser le noir? Encore merci
Connexion ou créer un compte pour participer
Annonce
Bonjour ,
Il est dit sur la doc que l'on voit lorsque on cherche KAOYI KD-150T-1 Touch Dimmer sur le net , qu'il faut une lampe de minimum 40 watts pour qu'il fonctionne , peut être le problème était ça sur celui que vous voulez remplacer ?
autrement voir raccordements schéma ci-joint
@+
Il est dit sur la doc que l'on voit lorsque on cherche KAOYI KD-150T-1 Touch Dimmer sur le net , qu'il faut une lampe de minimum 40 watts pour qu'il fonctionne , peut être le problème était ça sur celui que vous voulez remplacer ?
autrement voir raccordements schéma ci-joint
@+
Images jointes :
Connexion ou créer un compte pour participer
Bonjour, Je ne pense pas que ce soit un problème d'ampoule car je ne l'avais pas changer avant que la lampe ne fonctionne plus. J'ai fait le montage comme indiqué sur le gradateur neuf et cela fonctionne. MERCI !!!
