Branchement Gaziniere

Xerone

Petit nouveau

Message(s) : 5

27/02/2012 à 17h56

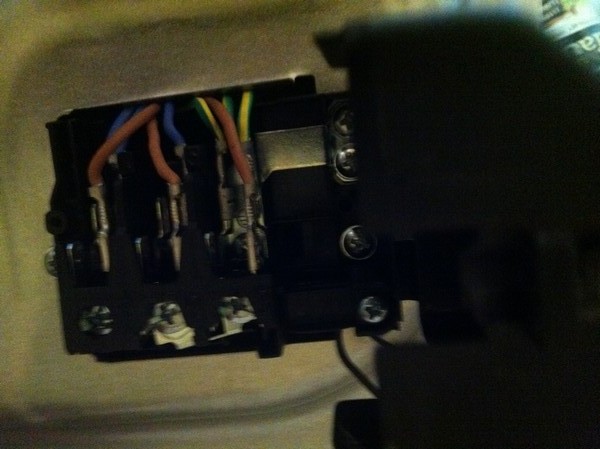

Bonsoir a tous, je ne suis pas un as dans le domaine électrique mais je souhaite brancher ma gazinière (vitrocéramique) Je dispose de la gazinière d'un câble que la vendeuse ma conseiller de prendre pour le raccordement et de la fameuse prise Sur la prise rien a signaler, les couleurs correspondais au câble donc j'ai réussi les doigts dans le nez ... mais sur la gazinière petit problème Voilà comment c'est en image :

Tout a droite, j'ai le symbole

qui est donc le symbole TERRE Donc j'ai mis le câble au deux couleurs ( jaune et vert ) dessus J'ai mis les deux autres a côté, sa a disjoncter quand j'ai remis sans vouloir se relancer, j'ai inverser, sa a disjoncter encore mais j'ai pu remettre le jus Je me rend a la gazinière, je tante de mettre en marche l'une des plaques et la sa disjoncte .... ou est la mauvaise manip ??? merci a tous pour votre précieuse aide

ou créer un compte pour participer

Annonce

Réponses

Par les3c19

les3c19

Modérateur

Message(s) : 19509

27/02/2012 à 18h38

Bonjour
Tu as bien repérè l borne pour la terre
Pour les autres regarde bien tu as trois bornes avec 3 fil marrons de branchés dessus , ça c'est pour les trois phases en triphasé pour du mono il faut faire un pont entre ces trois bornes.(il semble que les ponts soient déjà fait)
La borne pour le neutre ne voit pas bien à moins que ce soit la vis en bas a droite ou juste entre celle là et la terre!

Comme je n'arrive pas a bien voir tout ça ,à tu le schémas et peu tu le poster pour confirmation?

ou créer un compte pour participer

Par les3c19

les3c19

Modérateur

Message(s) : 19509

27/02/2012 à 19h36

Vu une autre photo sur un autre topic
la terre c'est la vis au fond a droite sur le bornier (derrière le fil marron),il faut passer le fil en dessous
le neutre , faut faire un pont entre les deux vis même emplacement que pour la terre (derrière les 2 autre marrons) et même passage en dessous
la phase sur une borne devant en faisant un pont entre les trois!

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

27/02/2012 à 19h42

Salut Roro $Clin d\'oeil$

Tu me fais penser à un curé dans son confessional qui passe d'un pénitent à l'autre pour donner la bonne parole et l'absolution ...Comme toujours

ou créer un compte pour participer

Annonce

Par les3c19

les3c19

Modérateur

Message(s) : 19509

27/02/2012 à 19h48

jiellesse II a écrit :
Salut Roro $Clin d\'oeil$

Tu me fais penser à un curé dans son confessional qui passe d'un pénitent à l'autre pour donner la bonne parole et l'absolution ...Comme toujours

Salut JL

bizarre quand même que le même jour deux demandes de raccordement d' une cuisiniére sur le même bornier , bornier non classique, que l'on voit peu!!!!

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

27/02/2012 à 19h50

Re

Oui ils sont plus souvent en ligne qu'en décalé comme ici

ou créer un compte pour participer

Par Xerone

Xerone

Petit nouveau

Message(s) : 5

27/02/2012 à 20h47

Merci pour l'aide mais sa disjoncte quand meme Je mets la terre a droite, je le passe bien en dessous de la vis ensuite je serre, je fais passer les deux neutres au bon endroit avec le pont qui est déjà en place, je serre, je remets le courant et sa saute sans possibilité de se rétablir ...

ou créer un compte pour participer

Annonce

Par Utilisateur désinscrit

Utilisateur désinscrit

27/02/2012 à 21h07

Salut

Pourquoi brancher 2 neutres??? tu as a dispo Neutre phase et terre donc

ou créer un compte pour participer

Par Xerone

Xerone

Petit nouveau

Message(s) : 5

29/02/2012 à 13h54

Bon malgrè ton aide j'ai beau essayer, je n'arrive vraiment pas a branchez c'est foutu cables, j'comprend pas pourquoi c'est limite si il me faut pas un tutoriel video punaise

ou créer un compte pour participer

Par les3c19

les3c19

Modérateur

Message(s) : 19509

29/02/2012 à 16h12

Xerone a écrit :
Bon malgrè ton aide j'ai beau essayer, je n'arrive vraiment pas a branchez c'est foutu cables, j'comprend pas pourquoi c'est limite si il me faut pas un tutoriel video punaise

Bonjour
Les fils du neutre et de la terre passe sous les vis de serrage des phases

ou créer un compte pour participer

Annonce

Par Xerone

Xerone

Petit nouveau

Message(s) : 5

03/03/2012 à 13h45

Merci pour l'aide, j'ai les plaques qui fonctionne mais pas le four

bizare lol
