Bonjour,

J'ai emménagé récemment dans un appartement assez ancien, et ai quelques soucis avec l'interrupteur commandant la lumière de la SDB. Manque de bol, je suis une truffe en bricolage...

C'est un modèle LEGRAND à voyant lumineux, censé signaler lorsque la lumière est allumée.

Vous trouverez ci-joint quatre photos de l'installation branchée par un professionnel, et qui marchait...... jusqu'à cette après-midi (sauf le voyant lumineux) !

En résumé :
- coté gauche : fil rouge dans le 2 / fil violet dans le L / un petit fil noir (du voyant lumineux je pense) dans le L (l'autre n'était pas branché)
- coté droit : fil bleu dans le 1

Quelques aurait-il une idée pour refaire fonctionner le tout ? Devrais-je sortir les fils et les remettre ?

D'avance merci,
Guillaume

Images jointes :

ou créer un compte pour participer

Annonce

Réponses

Par Guiyom

Guiyom

Apprenti bricoleur

Message(s) : 11

11/09/2011 à 20h35

Ouais, un multimètre..... je vais essayer de trouver ça demain!
Sinon je pense que les néons ont dû griller.
En tous cas merci pour les tuyaux, c'est super sympa!

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

11/09/2011 à 20h40

Suite...
Coupe le disjoncteur, branche ensemble le fil rouge et le fil violet, remets le disjoncteur : si cela ne s'allume pas, c'est une défaillance du fluo (pas néon). Est-ce parce que cela ne s'éclairait plus que tu as remplacé l'interrupteur ? Est-ce que ces derniers temps le tube clignotait ? c'est un modèle avec starter (une photo nous aiderait à t'aider) ?@+

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

11/09/2011 à 20h41

RE

Ces 2 fluos sont ils sur la même reglette ?

Après verification de la présence de tension a l'arrivée des fils et si tu achètes 2 nouveaux tubes ..penses également à acheter 2 starters

ou créer un compte pour participer

Annonce

Par Carminas

Carminas

Promoteur

Message(s) : 9757

11/09/2011 à 22h19

Guiyom a écrit :
J'ai effectivement dû inverser mes fils noirs après coup, histoire d'avoir le voyant allumé en bascule haute.

Le sens de branchement des fils noir n'a aucune influence sur la position de l'inter lorsque c'est allumé.

En revanche, si vous utilisez la borne 2 à la place de la borne 1, cela inversera le principe de fonctionnement.

Mais tout cela ne change rien à votre problème de non éclairage des néons.

A priori le problème est ailleurs qu'à l'inter.

Carminas

ou créer un compte pour participer

Par Guiyom

Guiyom

Apprenti bricoleur

Message(s) : 11

11/09/2011 à 22h41

Je viens brancher directement rouge et violet. Pas de lumière.

Ci-dessous les photos des fluos.

Ils ont un mois, donc relativement neufs (!), mais du fait du branchement initial (cf mes premières photos), peut-être ont-ils été endommagés? Ils ne clignotaient en tous cas pas.

J'irai en acheter des nouveaux demain.

Images jointes :

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

11/09/2011 à 22h54

Suite...

Citation :
J'irai en acheter des nouveaux demain.

Non, non, selon toutes tes réponses le problème n'est pas là.
Fais l'essai que je t'ai proposé : branche ensemble les fils rouge et violet. Comme il faut couper le courant, attends peut-être demain.
Si cela ne donne rien, branche ensemble le bleu et le violet.
Surtout pas le rouge et le bleu (court-circuit probable).
Ce circuit est protégé comment ? fusible ? disjoncteur ?
@ suivre...

ou créer un compte pour participer

Annonce

Par Utilisateur désinscrit

Utilisateur désinscrit

11/09/2011 à 23h00

Il est fort probable que le fil bleu n'est rien d'un neutre !!

Existe t-il une deuxième commande faisant fonctionner ces fluos en va et vient ??

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

11/09/2011 à 23h13

Probable, d'accord. Mais pas certain. De plus il n'est pas impossible que le fonctionnement soit à "neutre coupé", vu les résultats. Depuis que j'ai eu affaire à une install toute faite en vert-jaune, je n'exclus plus rien.
L'hypothèse du va-et-vent est possible aussi, avec des navettes de couleurs différentes, on l'a vu sur ce forum il n'y a pas si longtemps.
Dis donc, Guiyom, je reviens sur ton premier message : cela marchait, sauf le voyant, et tu n'as pas changé de bouton ? il faut vraiment que tu me répondes sur le type de protection, un dernier essai sera très simple à réaliser, par contre le branchement que nous t'indiquerons alors fera allumer le voyant différemment de ton attente.
@ te lire...

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

11/09/2011 à 23h34

Bombé doumé.... Faut aller au lit !!

Guillaume y est déjà !!

Probable pas certain !! ça c'est sur ..élémentaire mon cher !!

Quand on aura la soluce il est certain que l'incertitude sera certitude ...encore faut il attendre les réponses aux questions posées

Si le montage d'origine sur le Mosaic était fonctionnel ça donnerait, navette rouge et bleu ....retour lampe ou phase en violet .....c'est joli comme couleur

J'adore les scoubidous enfin j'adore mon chien.....

Bonne nuit Guillaume le sommeil est Doumé demain c'est lundi. Faut prendre la navette pour aller bosser

A+ satousse

ou créer un compte pour participer

Annonce

Par Carminas

Carminas

Promoteur

Message(s) : 9757

12/09/2011 à 07h43

Bonjour

Je pense que nous avons pas mal d'éléments pour répondre

Guiyom a dit qu'après avoir fait le montage indiqué (avec le domino), seul le voyant fonctionnait.
Cela veut dire que le bleu est un neutre et le rouge une phase.

Guiyom a dit qu'avant cela marchait sauf le voyant.
Pour le voyant c'était normal vu le branchement réalisé
Pour les fluos cela va dire qu'une panne est survenue

Guiyom a dit que les fluos avaient un mois.
C'est pratiquement neuf, donc j'écarte un défaut au niveau du matériel, improbable sur les deux à la fois

Guiyom a dit qu'en shuntant rouge et violet, les lampes de s'allumaient pas.
Donc le problème ne vient pas de l'inter, mais d'un autre élément du circuit.
Je pencherait pour un mauvais serrage au niveau du domino de raccordement des néons ou éventuellement du conducteur de neutre quelque part sur le circuit.

@+

Carminas

ou créer un compte pour participer

Par Guiyom

Guiyom

Apprenti bricoleur

Message(s) : 11

12/09/2011 à 07h45

Bonjour à tous,

Je me demande si l'on me répondra aujourd'hui, ou s'il me faudra attendre dimanche prochain.

Pas grave, sinon j'irai sur le site du bricoleur du lundi....

Question test, j'ai tenté, sans succès :
- rouge et bleu
- violet et bleu

Question symptômes, voilà l'historique de l'installation. Il n'y a qu'un va-et-vient pour la lumière de la SDB, qui se trouve dans le couloir. L'installation est sur un fusible, avec tous les plafonniers de cette partie de l'appart.
Lorsque j'ai emménagé, tout fonctionnait, y compris le voyant lumineux de l'interrupteur.
Suite au remplacement des spots par les fluos, cela fonctionnait, sauf le voyant lumineux de l'interrupteur.
Hier, matin, j'ai actionné l'interrupteur, et la lumière ne s'est pas allumée. J'ai donc fait la bascule deux-trois fois (énergiquement), et les fluos se sont enfin allumés. Hier aprem même problème, et je me suis donc dit qu'un fil devait être débranché.

C'est grave docteur????

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9757

12/09/2011 à 08h09

Comme indiqué juste au dessus, vérifier le serrage des branchement au niveau de fluos.

@+

Carminas

ou créer un compte pour participer

Annonce

Par Utilisateur désinscrit

Utilisateur désinscrit

12/09/2011 à 08h36

Bonjour,

Oui oui les serrages ont déjà été signalés...mais pas de verifications confirmées par guillaume !!
Combien de fils arrivent aux réglettes fuos ? Commences a verifier l'arrivée electrique de la rampe la plus près de l'interrupteur et ainsi de suite ..

Dans le boitier d'interrupteur il y a t-il d'autres fils et dominos ?

guillaume a écrit :
Il n'y a qu'un va-et-vient pour la lumière de la SDB, qui se trouve dans le couloir.

Peux tu être plus explicite? Tu parles de va et vient ...si va et vient ça veut dire 2 commandes ...Qu'en est-il ?
SI une seule commande c'est un simple allumage .........................................................!!

EDIT = Il est fort désagréable de voir ses propres textes modifiés quand ça n'apporte rien . Merci de respecter ce principe minimum de courtoisie envers les intervenants

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

12/09/2011 à 09h06

Bonjour.
Bonne synthèse de Carminas (j'avais zappé l'essai rouge/violet). Juste un détail : la lampe-témoin (néon, très faible consommation) aurait pu s'allumer dans plusieurs cas de figure -même en va-et-vient, montage spécial-.
Dans le cas présent, un seul point de commande, quel que soit le bouton utilisé c'est un montage "simple interrupteur".
Il ne reste effectivement plus beaucoup d'hypothèses, dont l'une est liée à ton info, Guiyom :
Tu as remplacé des spots par des fluos il y a environ un mois, tu sais donc où le raccordement se trouve. C'est là qu'il faut regarder si les connexions sont bonnes. Une photo de cet endroit nous renseignerait aussi. Tu as aussi la possibilité de rebrancher, pour essai, un des spots déposés.
S'il n'y a rien d'anormal et que l'allumage ne se produit pas après tes vérifications/resserrages, disposes-tu dans ton matériel d'une prise de courant, de deux bouts de fil, et d'une lampe -de chevet par exemple- ?
A suivre...

ou créer un compte pour participer

Par Guiyom

Guiyom

Apprenti bricoleur

Message(s) : 11

12/09/2011 à 19h11

Bonsoir à tous!

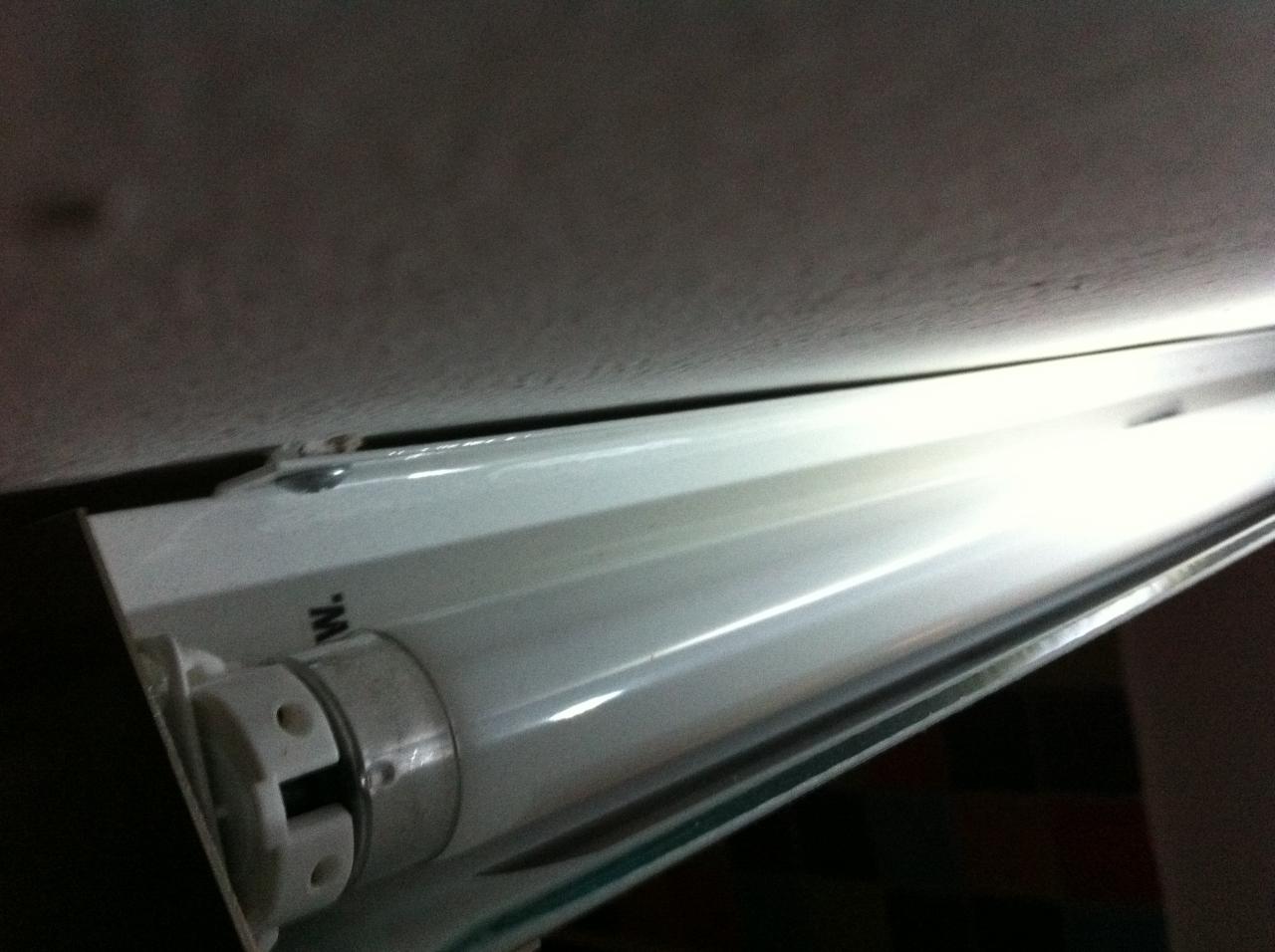

Alors voilà en exclusivité les photos des fluos. Pour info les fils bleu et violet sortent du mur, et tous les fils étaient bien raccordés dans le domino des fluos.

GDS : Effectivement dimanche c'est juste qu'un moment ça ne marchait plus, qu'à un moment ensuite ça a remarché, et qu'au final ça n'a plus marché du tout. Je n'ai rien changé.
Sinon j'ai bien une lampe de chevet, mais pas de prise de courant de rab' (faut que je trouve ça).... Tu voulais sans doute me faire tester l'arrivée du courant aux fluos???

Images jointes :
