Changement de télérupteur (3 fils vers 4 fils)
Bonjour,
Je souhaite passer d'un ancien télérupteur N179 de chez Hager protégé par un porte fusible de 10A à un télérupteur Resi9 de chez Schneider protégé par un interrupteur différentiel de 10 A.
L'ancien télérupteur est câblé par le neutre (les bornes numérotées A1 et 1 sont reliées entre elles), c'est à dire un branchement qui emmène le neutre aux boutons poussoirs et non la phase. Branchement que l'on retrouve dans les anciennes installations dans lequel la bobine du télérupteur est en permanence reliée à la phase.
Pensez-vous qu'il est possible que je passe à un branchement par la phase en 4 fils (la phase arrive aux boutons poussoirs) ?
Pourquoi est-il obligatoire d'avoir un branchement par la phase dans le neuf ?
Etes-vous d'accords avec mes schémas quant aux numérotations A1 A2...
Sur mon télérupteur j'ai un fil orange que je pense être le retour lampes et un fil noir que je pense être le retour boutons, mais je ne trouve pas les couleurs cohérentes...
Merci d'avance
Images jointes :
Réponses
Bonjour
Pensez-vous qu'il est possible que je passe à un branchement par la phase en 4 fils (la phase arrive aux boutons poussoirs) ?
Si le neutre va direct du télérupteur aux poussoirs sans desservir autre chose, c'est envisageable
Mais s'il dessert autre chose, en particulier les lampes, ce ne sera pas possible sans tirer de nouveaux fils
Pourquoi est-il obligatoire d'avoir un branchement par la phase dans le neuf ?
Je ne sais pas où vous avez vu cela.
Ce n'est nullement obligatoire.
Même si l'usage le plus courant de nos jour est effectivement de mettre les poussoirs à la phase
Etes-vous d'accords avec mes schémas quant aux numérotations A1 A2...
Sur le dernier ?
Oui
Sur mon télérupteur j'ai un fil orange que je pense être le retour lampes et un fil noir que je pense être le retour boutons, mais je ne trouve pas les couleurs cohérentes...
Je ne vois pas ce qu'il y a de peu cohérent
Merci Carminas
J'ai fais un nouveau schéma en câblant un télérupteur Schneider avec 3 fils, est-il correct ?
Quel serait alors l'avantage de passer en 4 fils, avec les boutons à la phase et non plus la bobine ?
Images jointes :
L'avantage serait de pouvoir mettre un télérupteur silencieux
Sinon, le cablage semble bon, mais je ne maitrise pas trop ce modèle bien particulier
Hello,

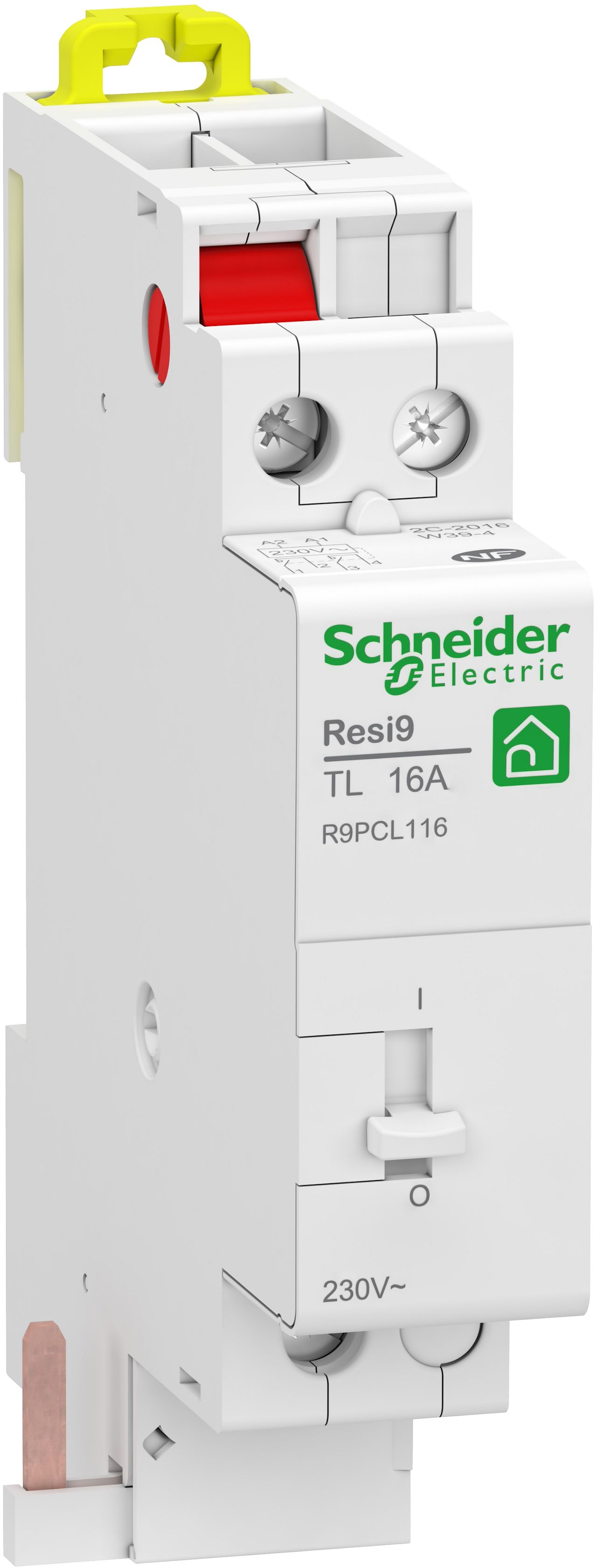

Sur ce modèle de télérupteur, les bornes de la bobine sont en haut
On place le retour poussoir sur la borne de droite.
Sur le côté du télérupteur, il y a un sélecteur qui obture la borne de gauche (ce qui est le cas sur la photo) en même temps, cela y envoie la phase (d'où mettre le retour issu d'un neutre à droite)
@+
Merci
Ce nouveau câblage me semble bon.
J'essaie de faire des schéma le plus propre possible pour qu'ils puissent être réutilisés.
A+
Images jointes :
Merci
Ce nouveau câblage me semble bon.
J'essaie de faire des schéma le plus propre possible pour qu'ils puissent être réutilisés.
A+
Bonjour
C'est tout à fait ça
@+
