Quel câblage pour une salle de bain complète ???

chtipek

Petit nouveau

Message(s) : 5

06/02/2016 à 10h16

Bonjour à tous, Je m'appelle Cédric, j'ai 33 ans et nouveau sur ce site, j'aime toucher à tout niveau bricolage mais je dois avouer que l'électricité je ne maîtrise pas du tout ... C'est pourquoi j'espère que les "pros du bricolage" que vous êtes, pourrez m'aider. J'ai une dépendance que je souhaite transformer en salle de bain. Cette pièce est de 12m2 environ et je souhaite y installer : 1 sèche serviette + 1 cumulus 200 L + 1 sèche linge + 1 lave linge + 3 prises de courant + 1 éclairage plafond. Ma question est : Quel câblage dois-je utiliser pour ramener la ligne, depuis le tableau général ??? Je vois sur différents sites que cela va de 0,75 à 25 mm2. D'avance, un GRAND merci d'avance pour vos filons ...

ou créer un compte pour participer

Annonce

Réponses

Par les3c19

les3c19

Modérateur

Message(s) : 19509

06/02/2016 à 14h51

salut
je suppose que tu veux mettre un tableau secondaire dans cette dépendance que tu veux transformer en salle de bain , et dans cette salle de bain tu veux mettre lavabo / douche / lave linge / séche linge / et un chauffe eau plus PC et éclairage,
1-combien de distance de distance entre le tableau existant et ce tableau secondaire?
2-dans cette pièce de 12 m² à quelle distance de la douche serons installée les prises pour les appareils?

ou créer un compte pour participer

Par chtipek

chtipek

Petit nouveau

Message(s) : 5

06/02/2016 à 15h47

Salut, les3c19 et merci pour ton intérêt. Je souhaite en effet mettre un tableau secondaire dans cette dépendance avec les éléments que tu as cité. La distance est de +/- 20 mètres entre le tableau existant et le futur secondaire. Les prises de courant les plus porches (sèche linge et lave linge) se trouveront à 1 mètre de la douche qui sera fermée, les 2 électroménagers se trouveront entre les prises et la douche.

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9776

06/02/2016 à 17h35

Bonsoir

Compte tenu des éléments que vous avez indiqué je partirai sur un 3G10² protégé par un disj 40A au départ.

Attention tel que j'ai compris la configuration, votre lave-linge et votre sèche linge vont se trouver à moins de 60cm de la douche, ce qui pourrait ne pas être autorisé (il faudrait le plan précis pour confirmer)

Ne pas oublier la liaison équipotentielle pour tous les circuits.

@+

Carminas

ou créer un compte pour participer

Annonce

Par chtipek

chtipek

Petit nouveau

Message(s) : 5

06/02/2016 à 18h27

Bonsoir Carminas, Donc une longueur de 20 mètres de 3G10² suffirait pour tous les éléments ??? (sachant que pour un radiateur électrique unique dans une autre dépendance, on m'a installé du H07 V-R 6mm²) Au bout de cela, j'avais cru comprendre qu'il fallait un nouveau tableau comprenant : - 1 Différentiel 40A - 1 Disjoncteur 10A (Lumière) - 1 Disjoncteur 20A (Prises) - 1 Disjoncteur 10A (Sèche serviette) - 1 Disjoncteur 20A (Cumulus) - 1 Disjoncteur 20A (Sèche linge) - 1 Disjoncteur 20A (Lave linge) + fil électrique 2,5mm² allant de chaque disjoncteur à chaque élément Je suis dans le vrai ou complètement à l'Ouest ???

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9776

06/02/2016 à 22h21

Vous avez bien comprix.
Mais du 3G10² autorise 45A soit 10kW.
Aucun problème donc pour 40A, les 20m donneront une chute de tension maxi de 1,6% ce qui est tout à fait acceptable.

Pour le reste de votre tableau, c'est bon.
Du 1,5² suffira pour la lumière et le sèche serviette.
Vous pouvez mettre des disj 16A à la place des 20A si vous le souhaitez.
L'interrupteur différentiel 40A 30mA doit être de type A

N'oubliez pas le disjoncteur 40A au départ du câble

@+

Images jointes :

Carminas

ou créer un compte pour participer

Par chtipek

chtipek

Petit nouveau

Message(s) : 5

07/02/2016 à 11h10

Carminas

Un énorme MERCI pour ces renseignements et le schéma en PLUS !!!

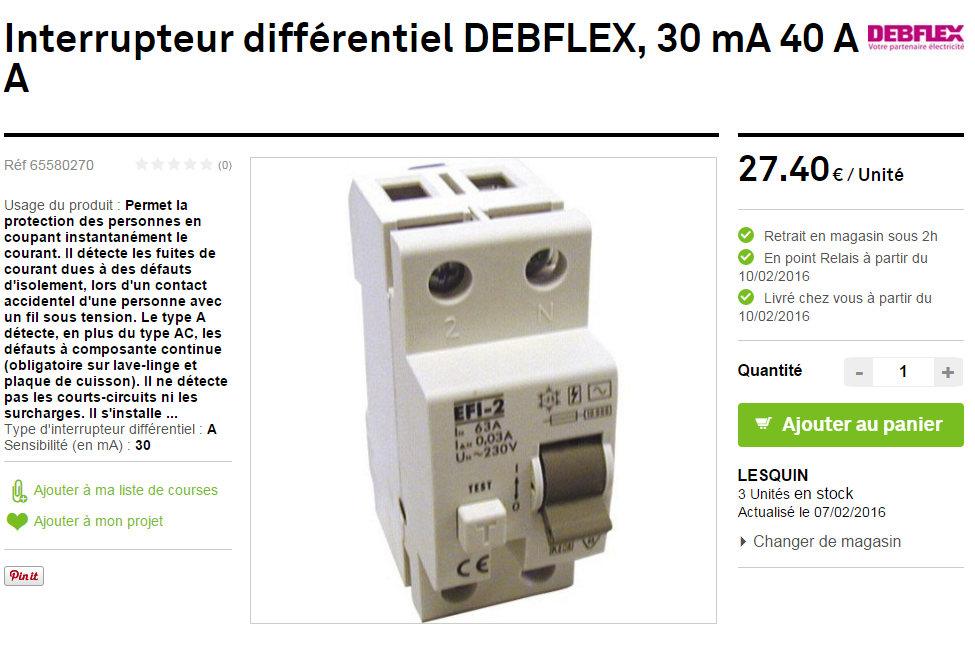

Pour le Disjoncteur 40A au départ du câble, à quoi sert-il puisqu'il y en a un autre à l'autre bout du câble ? Est-ce par rapport à la distance du câble ? Puis-je utiliser les 2 identiques, au départ et à l'arrivée (Differentiel 40A 30mA A) = voir photo J'ai mis en pièces jointes les articles que je souhaite acheter ( dans votre magasin il me semble ... $Clin d\'oeil$ ) J'ai choisi la simplicité en prenant comme disjoncteur des 20A pour tout puisqu'ils sont au même prix que pour les 16A ou 10A. Mon panier est-il bon ? En revanche, je n'ai pas de terre, ça craint ??

Encore un grand MERCI

Images jointes :

ou créer un compte pour participer

Annonce

Par Carminas

Carminas

Promoteur

Message(s) : 9776

07/02/2016 à 11h44

Non

Au départ c'est un DISJONCTEUR 40A qui assure :
- une protection contre les surcharges (on s'assure de ne pas dépasser 40A pour que le câble ne s'échauffe pas)
- une protection contre les courts-circuits
- une fonction manuelle de commande pour mettre en ou hors service le tableau divisionnaire

A l'arrivée c'est un INTERRUPTEUR DIFFERENTIEL 40A 30mA TYPE A qui assure
- une protection automatique des personnes contre les contacts directs ou indirect (défaut d'isolement).
- une coupure d'urgence du tableau

Ne surtout pas mettre uniquement des disjoncteur 20A.
Je vous ai mis les calibres maxi sur mon schéma.
En principe 10A 16A 20A sont en général au même prix

L'interrupteur différentiel que vous avez pris n'est pas de type A. C'est obligatoire avec un lave-linge.
Préférez les modèles peignables si vous pouvez, nettement plus pratiques

La terre est obligatoire.
Si vous n'en avez pas, cela fait plus que craindre, c'est dangereux et interdit.
Encore plus dans une salle de bain

Pas fana de la marque que vous avez mis en lien

Je n'ai pas de magasin

Carminas

ou créer un compte pour participer

Par chtipek

chtipek

Petit nouveau

Message(s) : 5

07/02/2016 à 18h45

Ah ... Merci pour l'info. J'ai eu du mal à trouver sur "leroy merlin" (où j'ai trouvé votre pseudo, pensent que vous y étiez vendeur) ... Voilà ce que j'ai trouvé ailleurs, j'espère que cette fois ça conviendra. Merci d'avance.

Images jointes :
