MESSAGE A L'ORIGINE DE LA DISCUSSION
le 04/05/2020 à 20h23

Raccordement Électrique moteur VMC double flux

Bonjour à tous,

Nous venons d’acheter une maison équipée d’une VMC double flux. Aujourd’hui je suis monté pour la nettoyer et changer les filtres. Celle-ci est équipée de deux moteurs l’un à coté de l’autre mais un seul est alimenté électriquement. Est-ce normal ?
L’extraction fonctionne bien mais j’ai l’impression que l’insufflation ne fonctionne pas. Je pense que c’est lié à ce problème, pouvez-vous me le confirmer ?
Je pense qu’il va falloir que j’alimente ce deuxième moteur (sinon à quoi servirait-il) d’où ma deuxième question, est-ce possible de relier ce second moteur au premier (sans tirer une deuxième ligne de puissance) ? Le premier moteur est alimenté avec cinq fils raccordés directement au tableau (avec domino).

Merci d’avance pour votre retour
Bien à vous
Julien
citer répondre

Liste des réponses

le 05/05/2020 à 13h55
Raccordement VMC double flux
Bonjour,
plus d'infos, photos, marque, branchements existants,
un seul est alimenté électriquement. Est-ce normal ? vous avez compris que non
L’extraction fonctionne bien mais j’ai l’impression que l’insufflation ne fonctionne pas. Je pense que c’est lié à ce problème, pouvez-vous me le confirmer ? là encore bonne déduction
Le premier moteur est alimenté avec cinq fils raccordés directement au tableau (avec domino). il n'y a pas deux vitesses des photos des raccordements et inters et vmc
citer répondre
le 05/05/2020 à 20h56
Raccordement VMC double flux
Bonjour Bob35,

Merci pour votre réponse.

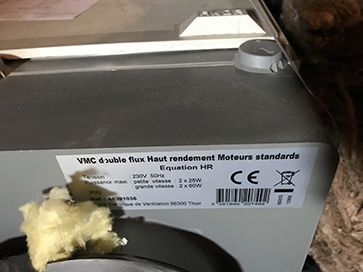

Malheureusement, je ne connais pas la marque de la VMC je n’ai trouvé qu’une référence sur le caisson : Equinox HR.
Je n’arrive pas à retrouver le modèle sur Internet

Images jointes:

citer répondre
le 05/05/2020 à 21h05
Raccordement VMC double flux
Sur la photo jointe les fils qui partent vers le haut vont vers le moteur, ceux en bas arrivent du compteur. Est-ce que je peux me repiquer sur ce domino pour alimenter le deuxième moteur avec des fils 1,5 mm2 en effectuant le même raccordement ?

Par ailleurs il y a bien un interrupteur dans la salle de bain avec une double vitesse. Mais je me demande si ça fonctionne réellement.

Merci d’avance pour votre retour,
Bien à vous,
Julien
citer répondre
le 08/05/2020 à 21h35
Raccordement VMC double flux
Bonsoir,

Désolé pour mon retour tardif l’accès à la VMC n’est pas simple.
Voici quelques photos de la VMC, de la commande 2 vitesses....
Merci par avance pour votre aide.

Bonne soirée,
Julien

Images jointes:

IMG_1996.jpg IMG_2008.jpg IMG_1992.jpg IMG_1993.jpg IMG_2001.jpg
citer répondre
le 08/05/2020 à 21h53
Raccordement VMC double flux
En complément de mon message précédent, voici 2 photos complémentaires : l'un des 2 moteurs (celui non relié électriquement) et le câblage de la commande 2 vitesses.

Merci à vous
Julien

Images jointes:

IMG_1997.jpg IMG_2003.jpg
citer répondre
le 09/05/2020 à 15h58
Raccordement VMC double flux
salut
impossible de raccorder le moteur insufflation sur l'alimentation de l'extraction, il manque la phase directe
ou alors sur la petite vitesse et l'insufflation sera arrêtée pendant le fonctionnement grande vitesse
il y a la solution de regarder d'ou vient le câble qui alimente l'extraction, si c'est dans une boite pas loin, il y aura la dérivation entre l’alimentation venant du tableau de protection, celle allant vers l'inter PV/GV et ce câble
c'est de là qui pourrait se faire la 2° alimentation
citer répondre
le 09/05/2020 à 17h19
Raccordement VMC double flux
re
désolé j'ai oublié de mettre cette description
je ne vois pas de câble 5 fils mais que 4 fils(4G) ce qui fait qu'il y a obligatoirement une dérivation pour la liaison avec l'inter de commande , si elle est au tableau, ou derrière l'inter il faut repasser une ligne
lagab a écrit: :

Je pense qu’il va falloir que j’alimente ce deuxième moteur (sinon à quoi servirait-il) d’où ma deuxième question, est-ce possible de relier ce second moteur au premier (sans tirer une deuxième ligne de puissance) ? Le premier moteur est alimenté avec cinq fils raccordés directement au tableau (avec domino).
citer répondre
le 09/05/2020 à 17h23
Raccordement VMC double flux
re
teletravail a écrit: :
bonjour, il nous manque le bouches d'insuflation

pourquoi voir les bouches tu pense que ce sont elles qui alimentent le moteur sans fil.
citer répondre
le 09/05/2020 à 19h35
Raccordement VMC double flux
Bonjour,

Merci pour vos réponses.
Si je comprends bien, le 2ème moteur doit être alimenté et idéalement en direct du tableau électrique.
Je vais voir comment tirer une nouvelle ligne ou essayer de trouver le boitier de dérivation s'il est dans les combles...
Je ne comprends pas l'utilité d'installer une double flux sans relier l'insufflation, y voyez-vous une explication ?
Dernière question, puis-je alimenter le moteur insufflation avec un 3G 1,5 mm2 ?

Merci pour votre aide,
Bonne soirée,
Julien
citer répondre
le 09/05/2020 à 19h38
Raccordement VMC double flux
suite... (j'ai un bug quand les messages sont trop longs)
Je ne comprends pas l'utilité d'installer une double flux et de ne pas faire fonctionner l'insufflation. Y voyez-vous une explication ?
Dernière question, est-ce que je peux alimenter le moteur insufflation avec un 3G 1,5 mm2 ?

Merci pour votre aide et bonne soirée,
Julien
citer répondre
le 09/05/2020 à 19h51
Raccordement VMC double flux
J'ai mis plusieurs photos sur mes posts précédents
citer répondre
le 09/05/2020 à 20h05
Raccordement VMC double flux
lagab a écrit: :

Je ne comprends pas l'utilité d'installer une double flux et de ne pas faire fonctionner l'insufflation. Y voyez-vous une explication ?
Dernière question, est-ce que je peux alimenter le moteur insufflation avec un 3G 1,5 mm2 ?

salut
pas d'explication à part qu'il n'est pas possible de brancher le 2° moteur sans repasser un autre câble, peut être une installation réalisée pour une simple flux et modification par la suite avec une double flux

oui pour un câble 3 G 1.5 mm² pour alimenter le 2° ventilo
citer répondre
le 09/05/2020 à 22h27
Raccordement VMC double flux
Merci pour votre aide.
Bon week-end à vous
Julien
citer répondre
le 09/05/2020 à 22h53
Raccordement VMC double flux
Bonjour,

Votre VMC n'est pas une "Equinox" mais une "Equation", c'est marqué dessus. Les deux moteurs sont branchés en parallèle, il suffit de regarder la plaque qui précise les consommations PV : 2x25W et GV : 2x60W, elle est commercialisée par Leroy-Merlin.

Manuel

Install rapide

Il est tout à fait logique que les deux moteurs soient en // puisque lors de l'extraction il faut une insufflation identique.

Cdt
citer répondre
Donnez tout pouvoir à l'homme le plus vertueux qui soit, vous le verrez bientôt changer d'attitude.
le 10/05/2020 à 18h50
Raccordement VMC double flux
Bonjour Gérard 22,

Merci pour votre réponse. Autant pour moi pour le nom de la VMC
J'ai bien regardé le manuel d'installation. Pour le coup, je suis complètement perdu (désolé).

Voir photo jointe :
- 4 fils arrivent de l'interrupteur (en tout cas ce sont les mêmes couleurs)... mais je n'arrive pas à retrouver le boitier de dérivation qui arriverait du tableau électrique. J'ai l'impression qu'il soit dans une cloison.
- et 5 fils partent vers le moteur

Or sur le schéma c'est l'inverse 5 arrivent / 4 repartent vers les moteurs.

Pouvez-vous m'aider ?
Merci d'avance,
Julien

Images jointes:

Capture d'écran 2020-05-10 à 18.45.02.png Capture d'écran 2020-05-10 à 18.44.50.png
citer répondre
