Remplacement boitier interrupteur va et viens + poussoir
Bonjour,
J'ai un interrupteur double poussoir + va et viens. Le poussoir est HS (un gamin lui à mis un coup de manche à balais)
. Le va et viens alimente une ampoule dans le garage et le poussoir 2 ampoules dans un couloir. Pour le couloir j'ai 2 autres interrupteurs poussoirs qui alimentent à chaque bout du couloir les mêmes ampoules. Mon télérupteur est un Merlin Gerin avec 4 câbles de connectés : -> en haut Marron/Violet -> en bas Rouge/Bleu Pour remplacer mon interrupteur j'ai acheté un Legrand avec d'un coté 4 "plots" et de l'autre 8 alors que mon ancien inter à 6 + 6 "plots".
Du coup je ne sais pas où mettre les fils ? à l'aide des images jointes pourriez vous me donner un petit coup de main SVP ? Merci par avance ! Bien cordialement, Stéphane.
J'ai un interrupteur double poussoir + va et viens. Le poussoir est HS (un gamin lui à mis un coup de manche à balais) . Le va et viens alimente une ampoule dans le garage et le poussoir 2 ampoules dans un couloir. Pour le couloir j'ai 2 autres interrupteurs poussoirs qui alimentent à chaque bout du couloir les mêmes ampoules. Mon télérupteur est un Merlin Gerin avec 4 câbles de connectés : -> en haut Marron/Violet -> en bas Rouge/Bleu Pour remplacer mon interrupteur j'ai acheté un Legrand avec d'un coté 4 "plots" et de l'autre 8 alors que mon ancien inter à 6 + 6 "plots". Du coup je ne sais pas où mettre les fils ? à l'aide des images jointes pourriez vous me donner un petit coup de main SVP ? Merci par avance ! Bien cordialement, Stéphane.
Images jointes :
Connexion ou créer un compte pour participer
Annonce
Réponses
hello
Sauf erreur (anciennement série espace de arnould)
inter+poussoir niloé legrand
sur la photo, inversée par rapport au mode de pose habituel (on apppuie en bas sur un poussoir)
sur les bornes rouges du nouveau mettre un fil rouge sur l'une(LA), l'autre rouge sur l'autre borne rouge (LB) puis un "pont"rouge entre ces deux bornes
un marron sur sur 1A, l'autre marron sur 2A
le orange sur 2B
a considérer que la partie xA correspond à l'inter et la partie XB au poussoir
sinon, interchanger les lettres....
@+
le orange sur 1B
Sauf erreur (anciennement série espace de arnould)
inter+poussoir niloé legrand
sur la photo, inversée par rapport au mode de pose habituel (on apppuie en bas sur un poussoir)
sur les bornes rouges du nouveau mettre un fil rouge sur l'une(LA), l'autre rouge sur l'autre borne rouge (LB) puis un "pont"rouge entre ces deux bornes
un marron sur sur 1A, l'autre marron sur 2A
le orange sur 2B
a considérer que la partie xA correspond à l'inter et la partie XB au poussoir
sinon, interchanger les lettres....
@+
le orange sur 1B
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
Connexion ou créer un compte pour participer
Bonjour efred et merci pour ta réponse !
Bien vu, sur la grille il y a bien marqué Espace sur l'ancien inter. Pour le nouveau, c'est un Legrand Neptune.
hello Sauf erreur (anciennement série espace de arnould) inter+poussoir niloé legrand
Bien vu, sur la grille il y a bien marqué Espace sur l'ancien inter. Pour le nouveau, c'est un Legrand Neptune. Effectivement, la porte du garage étant à droite de l'inter les électriciens ont du l'inverser.sur la photo, inversée par rapport au mode de pose habituel (on apppuie en bas sur un poussoir)
Là je comprend pas car j'ai que 1 rouge qui sort du mur et un pont !sur les bornes rouges du nouveau mettre un fil rouge sur l'une(LA), l'autre rouge sur l'autre borne rouge (LB) puis un "pont"rouge entre ces deux bornes
Ok !un marron sur sur 1A, l'autre marron sur 2A le orange sur 1B
Oui c'est ça xA = V&V / xB = Poussoir Merci et @+a considérer que la partie xA correspond à l'inter et la partie XB au poussoir
Connexion ou créer un compte pour participer
oki pour les rouges, j'avais cru en voir un deuxième
Niloé a remplacé neptune
perso, je préfère acheter dans ces gammes un double poussoir et faire sauter le ressort inutile et donc avoir les boutons poussoirs situés du bon côté et dans le bon sens
@+
Niloé a remplacé neptune
perso, je préfère acheter dans ces gammes un double poussoir et faire sauter le ressort inutile et donc avoir les boutons poussoirs situés du bon côté et dans le bon sens
@+
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
Connexion ou créer un compte pour participer
Annonce
Merci pour ta réponse rapide !
Et du coup je branche comment ?oki pour les rouges, j'avais cru en voir un deuxième
Oki !Niloé a remplacé neptune
Merci du conseil, je savais pas qu'on pouvait faire sauter le ressort ! A oui j'avais une question sécu, si je baisse le disjo du télérupteur (ampoule éteinte) je peux toucher les fils du poussoir sans problème !? @+perso, je préfère acheter dans ces gammes un double poussoir et faire sauter le ressort inutile et donc avoir les boutons poussoirs situés du bon côté et dans le bon sens
Connexion ou créer un compte pour participer
quand on est pas pro ou hyper averti on coupe au général avant de toucher des fils
donc, le rouge sur LA et le pont rouge entre LA et LB (ou l'inverse ce qui revient au même, rouge sur LB et un pont entre LB et LA)
@+
donc, le rouge sur LA et le pont rouge entre LA et LB (ou l'inverse ce qui revient au même, rouge sur LB et un pont entre LB et LA)
@+
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
Connexion ou créer un compte pour participer
Ok ! Merci pour ta réponse Pour le général pas de souci, la sécu avant tout, je veux pas finir comme Claude François lol

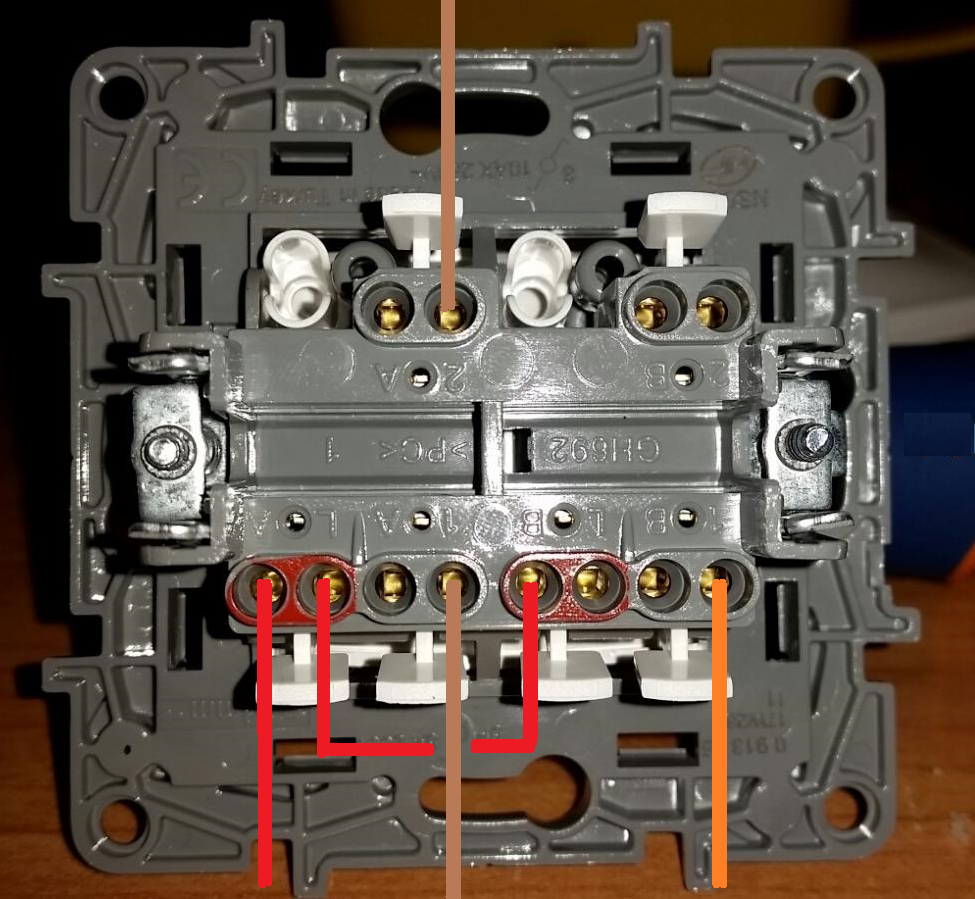

Pour me rassurer et pas faire de connerie je joint une image avec les bornages pour que tu me confirme ! Encore merci et @+
Pour le général pas de souci, la sécu avant tout, je veux pas finir comme Claude François lol Pour me rassurer et pas faire de connerie je joint une image avec les bornages pour que tu me confirme ! Encore merci et @+
Images jointes :
Connexion ou créer un compte pour participer
Annonce
euh désolé
orange sur 2
revu tout de suite sur du niloé, je pense que c'est pareil sur neptune (je n'en ai plus en stock depuis plusieurs années)
orange sur 2
revu tout de suite sur du niloé, je pense que c'est pareil sur neptune (je n'en ai plus en stock depuis plusieurs années)
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
Connexion ou créer un compte pour participer
Ok ! Merci je corrige ça ! Je change demain et je te tiens au jus ! Sans le prendre !!
A+ et encore merci
A+ et encore merci
Connexion ou créer un compte pour participer
Bonjour à tous, Merci efred pour tes conseils ! D'ailleurs, j'ai repensé à ce que tu as dis sur le fait de monter le boitier à l'envers. Du coup j'ai interverti le ressort pour que l'inter soit en B et le poussoir en A et dans le bon sens (en appuyant en bas pour allumer) ! J'ai réussi à installer mon boitier sans trop de pb. En effet, 1er souci, coté inter l'allumage et l'extinction étaient inversés du coup après réfection je me suis dit qu'en inversant les pôles ça pourrait corriger le pb ! Bingo ! ça marche. 2ème petit souci le poussoir fonctionnait mes pas les relais Refléchissement...
et là une lueur... ...Oui ça peut m'arriver ! J'avais mon rouge en A, mon pont en L(A)+B et mon orange en 2... J'ai mis mon orange en 1 et là tout était OK ! @+ et encore merci efred !
Merci efred pour tes conseils ! D'ailleurs, j'ai repensé à ce que tu as dis sur le fait de monter le boitier à l'envers. Du coup j'ai interverti le ressort pour que l'inter soit en B et le poussoir en A et dans le bon sens (en appuyant en bas pour allumer) ! J'ai réussi à installer mon boitier sans trop de pb. En effet, 1er souci, coté inter l'allumage et l'extinction étaient inversés du coup après réfection je me suis dit qu'en inversant les pôles ça pourrait corriger le pb ! Bingo ! ça marche. 2ème petit souci le poussoir fonctionnait mes pas les relais Refléchissement... et là une lueur... ...Oui ça peut m'arriver ! J'avais mon rouge en A, mon pont en L(A)+B et mon orange en 2... J'ai mis mon orange en 1 et là tout était OK ! @+ et encore merci efred !
Connexion ou créer un compte pour participer
Annonce
@+ et encore merci efred !
hello
content pour toi.
@+
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
