tri et mono
Bonjour a vous tous,
Je me trouve devant un cas un peut particulier, je dois faire l’installation éclectique de tableau de repartions, mais celui-ci dois être en tri et mono, le tri pour une pompe à chaleur, (la maison va faire 400M2 donc grosse pompe a chaleur, ) et le reste de la maison en mono, je pence poser en parallèle d’un cote un interrupteur différentiel ( ou disjoncteur différentiel ?) Tri pour la protection de la pompe à chaleur, et de l’autre cote (une dérivation en amon du différentiel tri) un interrupteur différentiel de 63A de type A ou Ac selon les circuits, sur chaque phase, cette installation vous parez elle être bonne ou me suggérez vous autre chose ? Merci
Je me trouve devant un cas un peut particulier, je dois faire l’installation éclectique de tableau de repartions, mais celui-ci dois être en tri et mono, le tri pour une pompe à chaleur, (la maison va faire 400M2 donc grosse pompe a chaleur, ) et le reste de la maison en mono, je pence poser en parallèle d’un cote un interrupteur différentiel ( ou disjoncteur différentiel ?) Tri pour la protection de la pompe à chaleur, et de l’autre cote (une dérivation en amon du différentiel tri) un interrupteur différentiel de 63A de type A ou Ac selon les circuits, sur chaque phase, cette installation vous parez elle être bonne ou me suggérez vous autre chose ? Merci
le respect des normes c'est bien, mais réfléchir avant d'agir pour améliorer la sécurité de nos proches c'est encore mieux
Connexion ou créer un compte pour participer
Annonce
Réponses
Bonjour
C'est une situation tout à fait classique en tri.

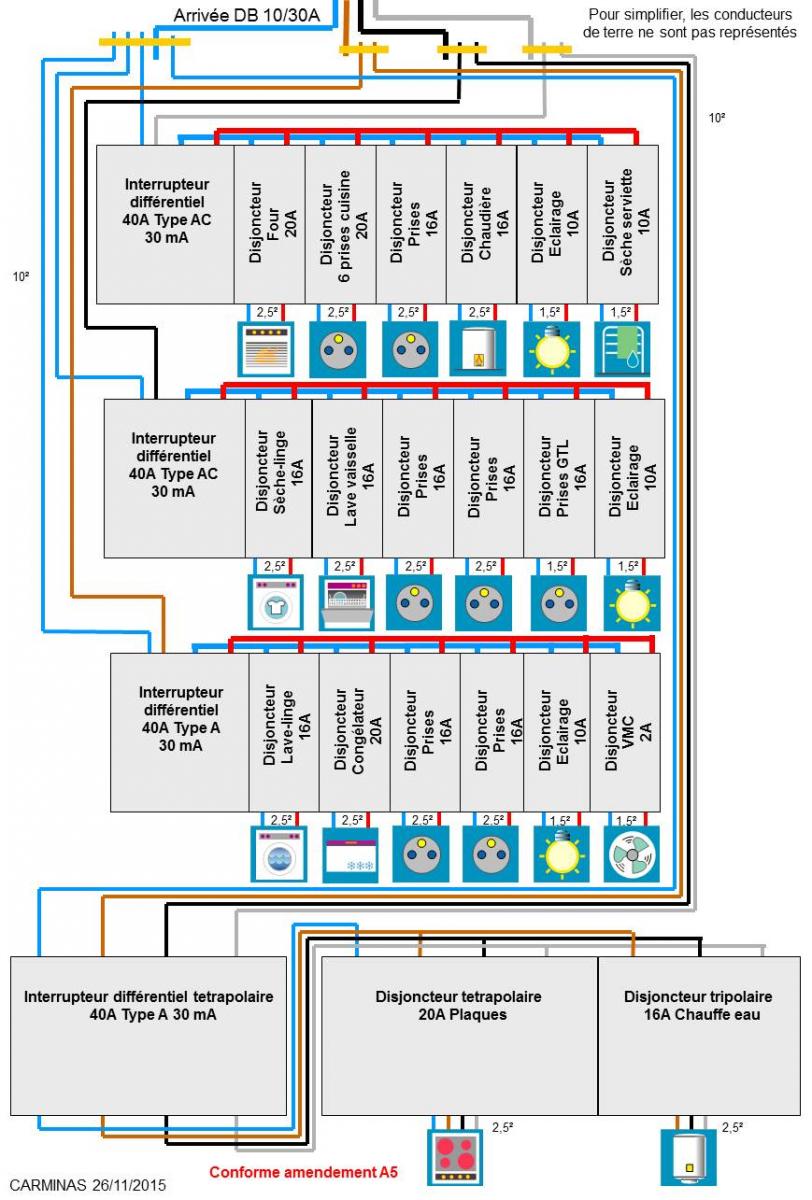

Il faut faire comme sur le schéma joint
C'est bien des interrupteurs différentiels qu'il faut
Si votre abonnement n'excède pas 18kVA, vous aurez un DB 10/30A et des interrupteurs différentiels 40A suffiront. Au delà ce sera un DB 30/60A et effectivement des ID 63A seront préférables si vous voulez limiter les contraintes de surcharge.
Afin de faciliter l'équilibrage, essayez de raccorder le maximum d'appareil en tri en plus de la PAC : plaque, chauffe-eau, recharge de véhicule électrique....
Avec 400m² vous aurez sans doute beaucoup de circuits, donc vraisemblablement au moins 6 ID mono (pour rappel 8 disjoncteurs maxi par ID)
Un tableau 4x24 modules sera peut être nécessaire (à voir une fois que vous aurez fait l'inventaire des circuits)
C'est une situation tout à fait classique en tri.
Il faut faire comme sur le schéma joint
C'est bien des interrupteurs différentiels qu'il faut
Si votre abonnement n'excède pas 18kVA, vous aurez un DB 10/30A et des interrupteurs différentiels 40A suffiront. Au delà ce sera un DB 30/60A et effectivement des ID 63A seront préférables si vous voulez limiter les contraintes de surcharge.
Afin de faciliter l'équilibrage, essayez de raccorder le maximum d'appareil en tri en plus de la PAC : plaque, chauffe-eau, recharge de véhicule électrique....
Avec 400m² vous aurez sans doute beaucoup de circuits, donc vraisemblablement au moins 6 ID mono (pour rappel 8 disjoncteurs maxi par ID)
Un tableau 4x24 modules sera peut être nécessaire (à voir une fois que vous aurez fait l'inventaire des circuits)
Images jointes :
Carminas
Connexion ou créer un compte pour participer
Merci pour la raiponce et le schéma très détaillé,
Autre question, pourquoi un disjoncteur de branchement, je crois que ce n'est plus obligatoire ? ( derrière celui de EDF bien sur ) de plus pas mal de problèmes avec les instantanée, un interrupteur de 4*60 ne serais t'il pas suffisant ?
Merci
Bonne journée
JLFA
Autre question, pourquoi un disjoncteur de branchement, je crois que ce n'est plus obligatoire ? ( derrière celui de EDF bien sur ) de plus pas mal de problèmes avec les instantanée, un interrupteur de 4*60 ne serais t'il pas suffisant ?
Merci
Bonne journée
JLFA
le respect des normes c'est bien, mais réfléchir avant d'agir pour améliorer la sécurité de nos proches c'est encore mieux
Connexion ou créer un compte pour participer
Bonjour
Il y a forcément un disjoncteur de branchement : celui d'EDF qui est la plupart du temps sélectif
Si vous avez un branchement type 1, c'est en général lui qui assure la coupure d'urgence du logement
Mais si vous avez un branchement type 2, on peut effectivement mettre autre chose pour la coupure d'urgence du logement.
Par ordre de préférence (et de coût croissant) pour un DB EDF 10/30A (respectivement 30/60A) :
- interrupteur sectionneur tetra 32A mini (respectivement 63A) placé sur un rail DIN en tête du tableau ou sur un petit tableau 4 modules.
- disjoncteur de branchement tetra 10/30A (respectivement 30/60A) non différentiel placé sur une platine en amont du tableau
- disjoncteur de branchement tetra 10/30A (respectivement 30/60A) 500mA type S (sélectif) placé sur une platine en amont du tableau
Ne pas mettre de disjoncteur de branchement 500mA instantané qui n'assurera aucune sélectivité avec vos différentiels 30mA
Il y a forcément un disjoncteur de branchement : celui d'EDF qui est la plupart du temps sélectif
Si vous avez un branchement type 1, c'est en général lui qui assure la coupure d'urgence du logement
Mais si vous avez un branchement type 2, on peut effectivement mettre autre chose pour la coupure d'urgence du logement.
Par ordre de préférence (et de coût croissant) pour un DB EDF 10/30A (respectivement 30/60A) :
- interrupteur sectionneur tetra 32A mini (respectivement 63A) placé sur un rail DIN en tête du tableau ou sur un petit tableau 4 modules.
- disjoncteur de branchement tetra 10/30A (respectivement 30/60A) non différentiel placé sur une platine en amont du tableau
- disjoncteur de branchement tetra 10/30A (respectivement 30/60A) 500mA type S (sélectif) placé sur une platine en amont du tableau
Ne pas mettre de disjoncteur de branchement 500mA instantané qui n'assurera aucune sélectivité avec vos différentiels 30mA
Carminas
