Casse tête : remplacement de boutons poussoirs dans un couloir

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 15h51
18/07/2010 à 15h51
Bonjour à tous,

je suis en train de refaire le couloir de mon habitation et j'en profite pour remettre des boutons Legrand Céliane. C'est ce que nous avons mis dans les autres pièces déjà rénovées.

Dans le couloir j'ai : 2 appliques commandées par des boutons poussoirs et 1 plafonnier, dans l'entrée, commandé lui aussi par poussoirs.

Lorsque j'ai démonté les boutons je me suis retrouvé face à des fils de tas de couleurs, je suis complètement paumé... Je ne sais pas comment brancher les nouveaux, c'est pourquoi je poste ce message...

Je vais essayer de mettre en pièce jointe les photos de mes anciens boutons, encore banchés avec leurs codes couleurs.
Si vous pouvez m'aider je vous en remercie par avance :-)

Rémi

Images jointes :

ou créer un compte pour participer
Annonce

Réponses

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 15h52
18/07/2010 à 15h52
voici en pièce jointe :

Images jointes :

ou créer un compte pour participer

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 15h53
18/07/2010 à 15h53
voici encore

Images jointes :

ou créer un compte pour participer

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 15h54
18/07/2010 à 15h54
la partie couloir proprement dite

Images jointes :

ou créer un compte pour participer
Annonce

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 15h55
18/07/2010 à 15h55
je précise que les poussoirs sont reliés à un télérupteur placé sur le tableau éléctrique

Images jointes :

ou créer un compte pour participer

Par Carminas

avatar - Carminas
Promoteur
Message(s) : 9357
18/07/2010 à 16h31
18/07/2010 à 16h31
Bonjour

Pourquoi ne rebranchez vous pas à l'identique ?
Vous n'avez pas repérer avant ?

En complément
Quelles couleurs arrivent au télérupteur ?
Y-a t'il une boite de dérivation intermédiaire ?

@+

Carminas
ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
avatar - anonyme
18/07/2010 à 16h38
18/07/2010 à 16h38
Bonjour


Te prends pas le choux

Sur les BP simples 2 fils donc pas de soucis pour remplacer

Le seul endroit ou faut fazire attention c'est la double commande VV + BP

Sinon Pas de problèmes particuiers
ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
avatar - anonyme
18/07/2010 à 17h22
18/07/2010 à 17h22
Re Salut

Il serait bon malgré tout de revoir des photos avec visibilité des raccordements, notamment sur la commande N°1 ( entrée) N°4 et N°5
ou créer un compte pour participer

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 17h35
18/07/2010 à 17h35
finalement vous avez raison, je me prends un peu la tête pour rien, je suis en train de rebrancher à l'identique, on verra ce que ça donne

pour la commande numéro 1, dans l'entrée, avec le poussoir en haut et le va et vient en bas (qui commande l'eclairage extérieur), j'ai une question quand même : 2 fils rouges arrivent et 1 marron. Les 3 sont de la phase ??? je mets lequel sur le neutre ?

j'essai de refaire les photos demandées d'ici ce soir

merci
ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
avatar - anonyme
18/07/2010 à 17h43
18/07/2010 à 17h43
Re

Sur un interrupteur y a jamais de neutre

Le va et vient dont tu parles est un simple allumage : En phase tu as 2 rouges et en retour lampe le marron
ou créer un compte pour participer
Annonce

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 19h37
18/07/2010 à 19h37
me revoilà; après l'apéro car on a eu du monde...dur de bosser dans ces conditions :-D

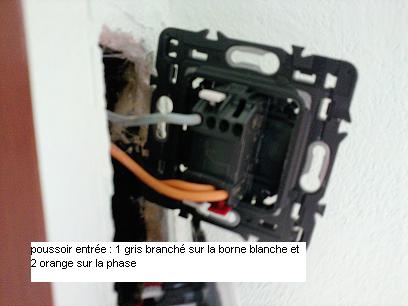

donc , ci-joints photos de l'entrée où j'ai déjà remplacé les 2 boutons par des neufs, si problème par rapport àmes branchements me le dire

Images jointes :

ou créer un compte pour participer

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 19h38
18/07/2010 à 19h38
voici la suite

Images jointes :

ou créer un compte pour participer

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 19h39
18/07/2010 à 19h39
suite.....

Images jointes :

ou créer un compte pour participer
Annonce

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 19h40
18/07/2010 à 19h40
voici le bouton5

Images jointes :

ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
avatar - anonyme
18/07/2010 à 20h13
18/07/2010 à 20h13
Re

Ben tout va bien pour l'instant
Le bouton 5 est en va et vient avec le bouton 4 ?
ou créer un compte pour participer

Par remid1

avatar - remid1
Contremaître
Message(s) : 305
18/07/2010 à 20h39
18/07/2010 à 20h39
oh je me suis trompé, je viens de remettre le courant. en fait le bouton 5 est un va-et-vient (et pas un poussoir...). Il est en va et vient avec le 4 (double bouton côté droit). Ca semble donc logique

en tous cas je vous remercie pour votre gentillesse. Ce site est formidable grace à des gens comme vous qui aidez les "bleus" comme moi (au moins on apprend :-))
