Interrupteur connecté

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
07/12/2019 à 17h30
07/12/2019 à 17h30
Bonjour, Je viens de prendre un interrupteur connecté sur Amazon. Ils expliquent qu'il faut un fil neutre pour l'alimentation wifi. Mes fils sont un rouge un bleu et un vert/jaune, installation nouvelle de 2017. De mes connaissances le rouge = phase = 230v Le bleu = neutre = ??? Je me dis que je peux peut etre diviser le bleu en deux pour brancher à l'interrupteur et au wifi?
ou créer un compte pour participer
Annonce

Réponses

Par efred

avatar - efred
Modérateur
Message(s) : 10038
07/12/2019 à 18h02
07/12/2019 à 18h02
loco77 a écrit :

Bonjour,
Je viens de prendre un interrupteur connecté sur Amazon.

Ils expliquent qu'il faut un fil neutre pour l'alimentation wifi.
Mes fils sont un rouge un bleu et un vert/jaune, installation nouvelle de 2017.

De mes connaissances le rouge = phase = 230v
Le bleu = neutre = ???

Je me dis que je peux peut etre diviser le bleu en deux pour brancher à l'interrupteur et au wifi?





hello



bah oui, mais non


des photos pour commencer


il va falloir voir à l'autre bout du câble, et surtout le remplacer par un câble permettant ce qui est attendu


@+

Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
ou créer un compte pour participer

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
07/12/2019 à 18h16
07/12/2019 à 18h16
je n'ai pas les photos encore, pour ça je demande avant de le recevoir ça m'évitera de le renvoyer. l'interrupteur c'est ca https://www.amazon.fr/gp/product/B07NXT6XXM/ref=ppx_od_dt_b_asin_title_s00?ie=UTF8&psc=1 Mon installation est simple: du compteur j'ai un fil rouge, un fil bleu et un fil vert/jaune. de l'interrupteur actuel vers les 5 spots de ma chambre j'ai 1 rouge et un bleu. Du coup je me dis je divise juste le bleu du retour des spots en deux ou celui du compteur en deux et j"ai mon 3eme fil.
ou créer un compte pour participer

Par efred

avatar - efred
Modérateur
Message(s) : 10038
07/12/2019 à 20h35
07/12/2019 à 20h35
loco77 a écrit :

je n'ai pas les photos encore, pour ça je demande avant de le recevoir ça m'évitera de le renvoyer.
l'interrupteur c'est ca
https://www.amazon.fr/gp/product/B07NXT6XXM/ref=ppx_od_dt_b_asin_title_s00?ie=UTF8&psc=1

Mon installation est simple: du compteur j'ai un fil rouge, un fil bleu et un fil vert/jaune.
de l'interrupteur actuel vers les 5 spots de ma chambre j'ai 1 rouge et un bleu.

Du coup je me dis je divise juste le bleu du retour des spots en deux ou celui du compteur en deux et j"ai mon 3eme fil.




photo de TON installation actuelle


@+

Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
ou créer un compte pour participer
Annonce

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
07/12/2019 à 20h45
07/12/2019 à 20h45
Ok je fais ça demain Merci
ou créer un compte pour participer

Par Carminas

avatar - Carminas
Promoteur
Message(s) : 9343
08/12/2019 à 08h00
08/12/2019 à 08h00
Bonjour

Il n'y a jamais de neutre (fil bleu) raccordé à un interrupteur (sauf lorsqu'on a besoin d'un voyant).
Si un bleu y est raccordé, c'est que les couleurs normalisées n'ont pas été respectées.

Par contre il arrive que le neutre du circuit transite par le fond du boitier d'encastrement.
Dans ce cas on peut facilement le récupérer.

Ci-joint quelques exemples d'alimentation d'éclairage avec un interrupteur simple.
Vous voyez qu'il n'y a que dans le 3ème cas qu'on peut facilement récupérer le neutre à l'interrupteur.
Cela ne veut pas dire pour autant que dans les autres cas c'est infaisable, on peut souvent repasser un fil dans une gaine.

Images jointes :

Inter 9.jpg

Carminas
ou créer un compte pour participer

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
08/12/2019 à 09h33
08/12/2019 à 09h33

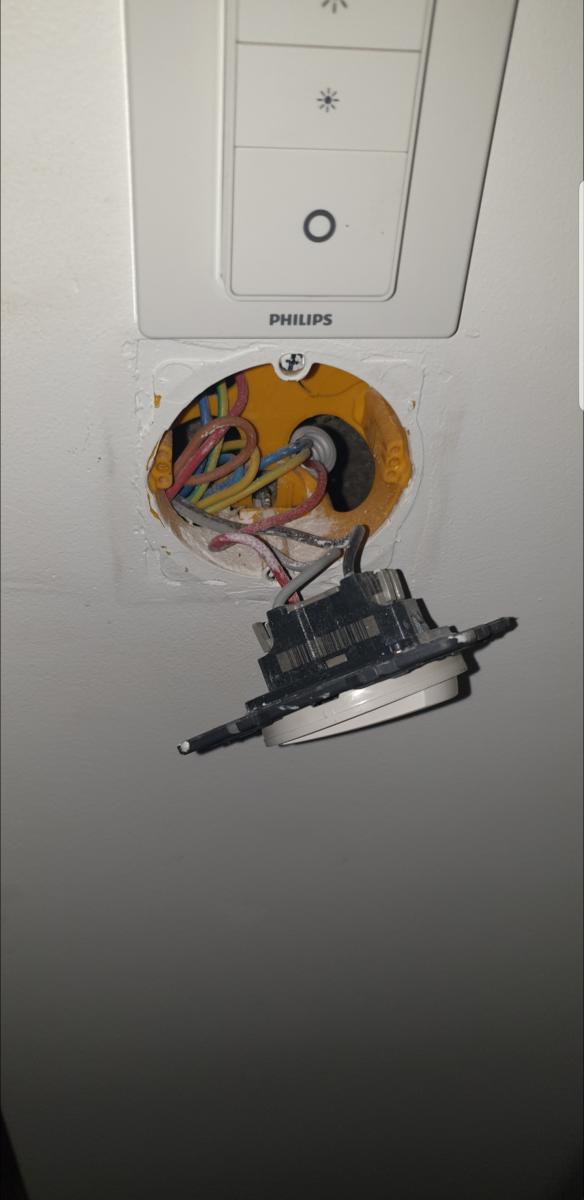

Ok me suis trompe sur les couleurs je ne comprends plus rien du coup je vous envoie une photo Je viens de démonter

Images jointes :

ou créer un compte pour participer
Annonce

Par Carminas

avatar - Carminas
Promoteur
Message(s) : 9343
08/12/2019 à 09h35
08/12/2019 à 09h35
On ne voit pas la manière dont les fils sont raccordés sur l'inter
Car avec 3 fils cela pourrait être un va et vient (il y aurait un autre point de commande)
Dans ce cas pas compatible avec le matériel que vous envisagez.

Sinon le bleu semble passer au fond du boitier et vous pourriez le récupérer (en vous assurant que c'est bien le neutre du circuit d'éclairage)

Carminas
ou créer un compte pour participer

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
08/12/2019 à 09h59
08/12/2019 à 09h59
A ouais cest un va et bien jai oublié que j avaus un autre en-tête de lit mince.... faut que je le change du coup . Jai bien fait d en parler mdr . Mais au pire je m en fou du va et viens .. vu qu ils seront connecté et le but cest de dire lumière éteint toi
ou créer un compte pour participer

Par Carminas

avatar - Carminas
Promoteur
Message(s) : 9343
08/12/2019 à 10h07
08/12/2019 à 10h07
Ok, donc on le neutralise :

Dans le va et vient côté lit vous devez avoir 3 fils de raccordés dont le noir et le gris et un 3ème fils
Vous débranchez les 3 fils
- vous reliez ensemble le 3ème fil et le noir
- vous isolez le gris

Du côté du va et vient qu'on voit sur votre photo
- vous reliez le rouge et le noir sur l'interrupteur sans fil
- vous isolez le gris
- vous récupérez le bleu et vous le raccordez à l'interrupteur sans fil (vous coupez le fil et vous mettez les 2 bouts sur la borne N de l'interrupteur)

Carminas
ou créer un compte pour participer
Annonce

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
08/12/2019 à 10h09
08/12/2019 à 10h09
Tu peux me dire tu Sourire ok je vois . Je suis obliger de les relier ceux de la tête de lit . Et je branche comme un interrupteur classique ok Je reçoit tout ça mardi normalement en cas de doute je viendrais vous embêter. Merci
ou créer un compte pour participer

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
09/12/2019 à 13h57
09/12/2019 à 13h57
Au cas ou si ya une ame charitable qui se sent de m aider en live . Soit par facebook live ou whatapp je suis preneur. Meme moyennant rémunération via paypal par exemple Merci
ou créer un compte pour participer

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
14/12/2019 à 11h38
14/12/2019 à 11h38
Bon première tentative ca ne fonctionne pas
ou créer un compte pour participer
Annonce

Par loco77

avatar - loco77
Petit nouveau
Message(s) : 9
14/12/2019 à 12h00
14/12/2019 à 12h00
C est bon ça marche merci Sourire je suis dispo pour aider les autres si besoin
ou créer un compte pour participer

Par Carminas

avatar - Carminas
Promoteur
Message(s) : 9343
14/12/2019 à 15h38
14/12/2019 à 15h38
Bonjour

Merci pour le retour

Carminas
