Bonjour à tous,
J’ai un luminaire extérieur à poser et qui comporte un détecteur,j’ai donc 3 fils (phase,neutre, terre)
Lors de la conception de la maison j’ai demandé à l’elect De faire en sorte que je puisse allumer ce luminaire également par un inter.
En sortie de mon mur j’ai 4 fils:
- 2 phases (0v entre les deux)
- 1 neutre (230v avec chacune des phases)
- 1 terre.

Par contre comment est ce que je dois raccorder ces 4 fils aux 3 de mon luminaire ?! (Pour la terre et neutre je sais).

Merci pour votre aide!

ou créer un compte pour participer

Annonce

Réponses

Par Carminas

Carminas

Promoteur

Message(s) : 9773

29/09/2018 à 09h41

Bonjour

Il faudrait une 4ème entrée sur le détecteur.
Est-ce le cas ?
Sinon, il faudra démonter le détecteur et bidouiller à l'intérieur.

Carminas

ou créer un compte pour participer

Par romainstq

romainstq

Bricoleur chanceux

Message(s) : 13

29/09/2018 à 09h46

Bonjour Carminas

Malheureusement pas de 4eme entrée!

Est-ce que je peux démonter le détecteur et vous faire une photo pour avoir votre avis?

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9773

29/09/2018 à 09h49

Il doit y avoir un fil de phase qui va entre le détecteur et la lampe.
C'est à ce fil que vous devez raccorder votre 2ème phase en provenance de l'interrupteur

Vous pouvez faire une photo

Carminas

ou créer un compte pour participer

Annonce

Par romainstq

romainstq

Bricoleur chanceux

Message(s) : 13

29/09/2018 à 11h13

Carminas,

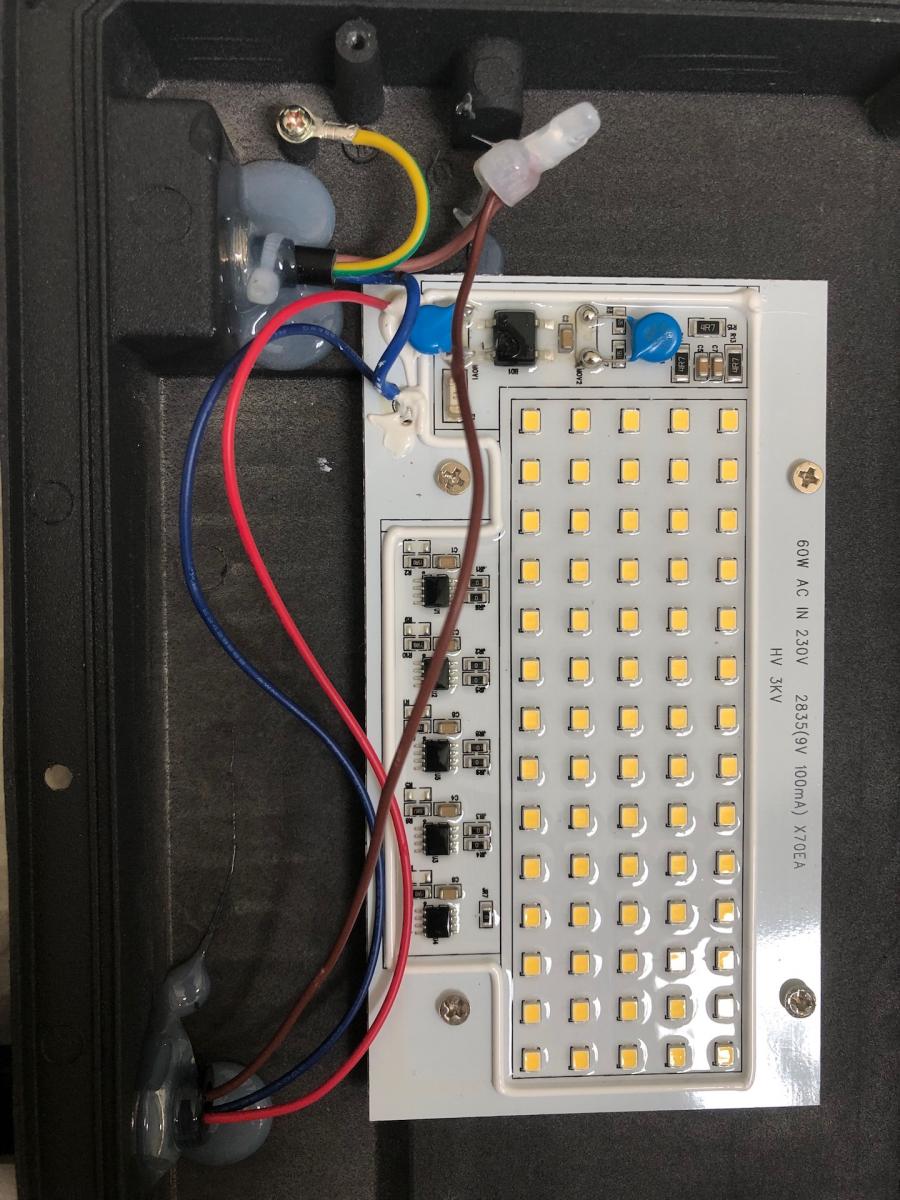

voici une photo.

Images jointes :

ou créer un compte pour participer

Par efred

efred

Modérateur

Message(s) : 10571

29/09/2018 à 12h22

hello

il y a au mur une phase directe, et une phase coupée par interrupteur

mettre la phase directe avec le marron du luminaire
mettre la phase coupée avec le rouge du luminaire

@+

Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...

ou créer un compte pour participer

Par romainstq

romainstq

Bricoleur chanceux

Message(s) : 13

29/09/2018 à 12h55

Merci Efred,

je comprends bien l'histoire des phases au mur. Par contre sur le branchement, je ne vois pas trop comment les relier.

Si je repique mon fil marron qui va alimenter mon détecteur avec la phase directe, j'aurais ce dernier alimenté qui s'allumera quand il fait noir.

Par contre, pour relier mon luminaire a la phase couplée, je repique simplement sur le rouge et rien d'autre ?

Sur la photo que je viens de remettre, quid en cas de détection ET d'appuie sur l'interrupteur ?

Désolé, je préfère être sur, alors je pose pas mal de questions
