Mise en securité installation de 1962 !
Bonjour, Voila je me lance dans un projet de mise en sécurité de l'installation électrique d'une ancienne maison dont l'installation électrique date de 1962. Vous vous en doutez il y a plein de chose a voir et a faire ou refaire... Etant dans le métier, je pense pouvoir réaliser cette lourde tache mais j'ai également besoin de vos bons conseils notamment sur les protections (calibre et type) a installer.
Pour vous faire vite fait le topo, la maison est en triphasé, encore avec des fusibles sur socle céramique et tableau en bois. Il y a même certains circuits sans aucune protection a part le différentiel de tête... Je me suis amusé (le mot est plutôt grand

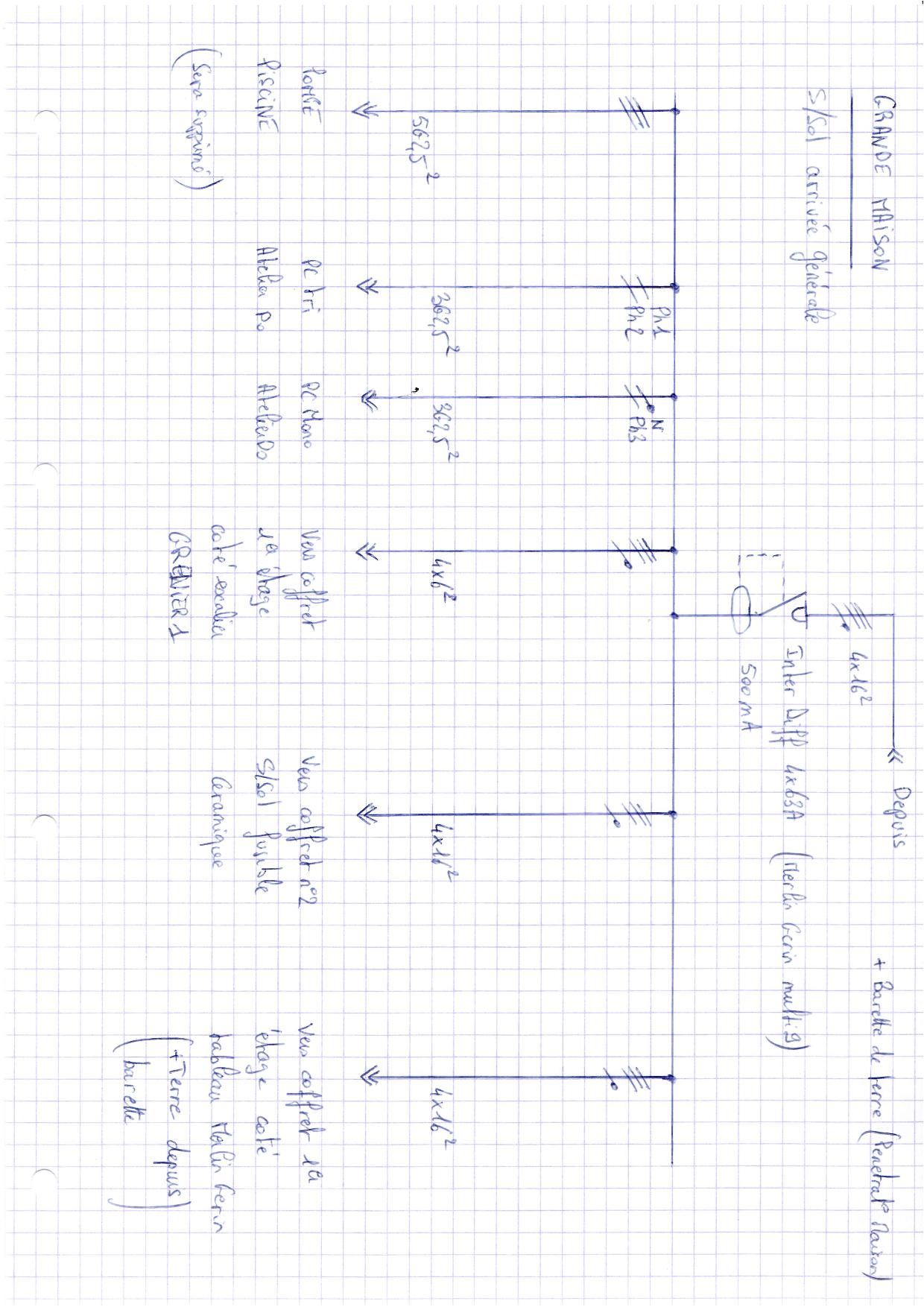

)... a dessiner les schémas de chaque dérivation et tableau en repérant chaque circuit car bien évidement rien n'était fait. Je souhaiterai dans un premier temps mettre les protection nécessaires sur la dérivation principale avant de remplacer un part un les tableaux. Pouvez vous me dire quelque protection devrai-je installer pour une bonne protection. Si possible de rester en triphasé. Je vous joint le schéma concerné, vous me pardonnerez les fautes
Si vous avez besoin de plus d'info, n'hésitez pas a me les demander.
Pour vous faire vite fait le topo, la maison est en triphasé, encore avec des fusibles sur socle céramique et tableau en bois. Il y a même certains circuits sans aucune protection a part le différentiel de tête... Je me suis amusé (le mot est plutôt grand )... a dessiner les schémas de chaque dérivation et tableau en repérant chaque circuit car bien évidement rien n'était fait. Je souhaiterai dans un premier temps mettre les protection nécessaires sur la dérivation principale avant de remplacer un part un les tableaux. Pouvez vous me dire quelque protection devrai-je installer pour une bonne protection. Si possible de rester en triphasé. Je vous joint le schéma concerné, vous me pardonnerez les fautes Si vous avez besoin de plus d'info, n'hésitez pas a me les demander.
Connexion ou créer un compte pour participer
Annonce
Réponses
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
07/12/2012 à 18h43
, Fred, sur ce site d'entraide.J'ai modifié la taille de ton image (clique sur le bouton "Editer" pour voir comment j'ai fait), mais ce serait bien que tu la repostes dans le sens de la lecture.
Salut, @+
Connexion ou créer un compte pour participer
salut
je ne sais pas si les sections de fils sont ceux de l'installation existante ou de la future.
Si c'est l'ancienne y a des erreurs, le 1,5 le 2.5, ni le 6mm² existaient, c'était du 12/10° du 16/10° et du 20/10° ces sections ne peuvent pas être protégées comme les actuelles.
je ne sais pas si les sections de fils sont ceux de l'installation existante ou de la future.
Si c'est l'ancienne y a des erreurs, le 1,5 le 2.5, ni le 6mm² existaient, c'était du 12/10° du 16/10° et du 20/10° ces sections ne peuvent pas être protégées comme les actuelles.
Connexion ou créer un compte pour participer
Annonce
Bonjour, Merci GrainDsel pour mon image, pour la prochaine je ferai tout de suite la bonne manipulation
Sinon concernant les sections de fils, il s'agit des existants... Enfin c'est le diamètre que j'ai estimé en les voyants mais je ne savais pas qu'a l'époque on construisait des maisons avec d'autre section. Au moins j'aurai appris quelque chose
Malheureusement je ne peut pas lire la section réelle sur les câbles car il sont tous incorporés dans le béton/autre... Bon tout ceci ne fait pas avancer mon chmilblic
!! Si je comprend bien, il m'est impossible de protéger mon installation actuelle ? Il n'y a pas moyen de mettre des disjoncteurs de calibre "plus faible" ?
Sinon concernant les sections de fils, il s'agit des existants... Enfin c'est le diamètre que j'ai estimé en les voyants mais je ne savais pas qu'a l'époque on construisait des maisons avec d'autre section. Au moins j'aurai appris quelque chose Malheureusement je ne peut pas lire la section réelle sur les câbles car il sont tous incorporés dans le béton/autre... Bon tout ceci ne fait pas avancer mon chmilblic !! Si je comprend bien, il m'est impossible de protéger mon installation actuelle ? Il n'y a pas moyen de mettre des disjoncteurs de calibre "plus faible" ?
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
08/12/2012 à 11h58
Bonjour.
Vu l'ancienneté de ton installation, et que plusieurs méthodes (épissures par exemple) et matériels (moulures bois par exemple) sont interdits, as-tu fait l'acquisition de la norme ou de la brochure Promotelec sur la "Mise en sécurité de l'installation électrique" pour l'habitat existant ?
Tu y liras les équivalences, en mesurant les fils au pied à coulisse ou similaire
fort évidemment après avoir coupé le courant :
* 12/10, ou 1,2mm : 1,13mm2 : protection par disjoncteur 10A (fusible interdit)
* 16/10, ou 1,6mm : 2mm2 : protection par disjoncteur 16A ou fusible 10A
* 20/10, ou 2mm : 3,15mm2 : protection par disjoncteur 20A ou fusible 16A
Sois vigilant sur la qualité des isolants des fils : s'il est craquelé ==>> remplacement !
Salut !
Vu l'ancienneté de ton installation, et que plusieurs méthodes (épissures par exemple) et matériels (moulures bois par exemple) sont interdits, as-tu fait l'acquisition de la norme ou de la brochure Promotelec sur la "Mise en sécurité de l'installation électrique" pour l'habitat existant ?
Tu y liras les équivalences, en mesurant les fils au pied à coulisse ou similaire
fort évidemment après avoir coupé le courant :* 12/10, ou 1,2mm : 1,13mm2 : protection par disjoncteur 10A (fusible interdit)
* 16/10, ou 1,6mm : 2mm2 : protection par disjoncteur 16A ou fusible 10A
* 20/10, ou 2mm : 3,15mm2 : protection par disjoncteur 20A ou fusible 16A
Sois vigilant sur la qualité des isolants des fils : s'il est craquelé ==>> remplacement !
Salut !
Connexion ou créer un compte pour participer
Merci pour ces points techniques, je vais devoir faire un peut de repérage au pied a coulisse avec bien évidement le courant coupé. Mais non je n'ai pas la norme dans les mains... Il faudrait peut être que je me la procure, mais avec l'ancienneté de l'installation me servira t elle ? Je reviendrai surement vous poser la question sur des section de câble plus grosse et vous poserai la photo de ce que je souhaite remplacer, vous verrez c'est plus que nécessaire !
