Interrupteur extérieur triphasé 380V

prozero

Apprenti bricoleur

Message(s) : 23

08/05/2016 à 21h51

Bonjour,

J'ai un puit avec une pompe connectée à un disjoncteur qui ne marche plus depuis hier.
Avec un voltmètre, j'ai vu que le voltage est de 410 V (380?).
Suis-je obligé de mettre un disjoncteur aussi gros/complexe? Est-ce qu'il existe des interrupteurs simples (c'est en extérieur). Je n'ai rien trouvé mais je ne suis pas sur de savoir ou chercher.
En gros, quel équipement dois-je acheter pour le remplacer?

Merci.

photo 1: boitier

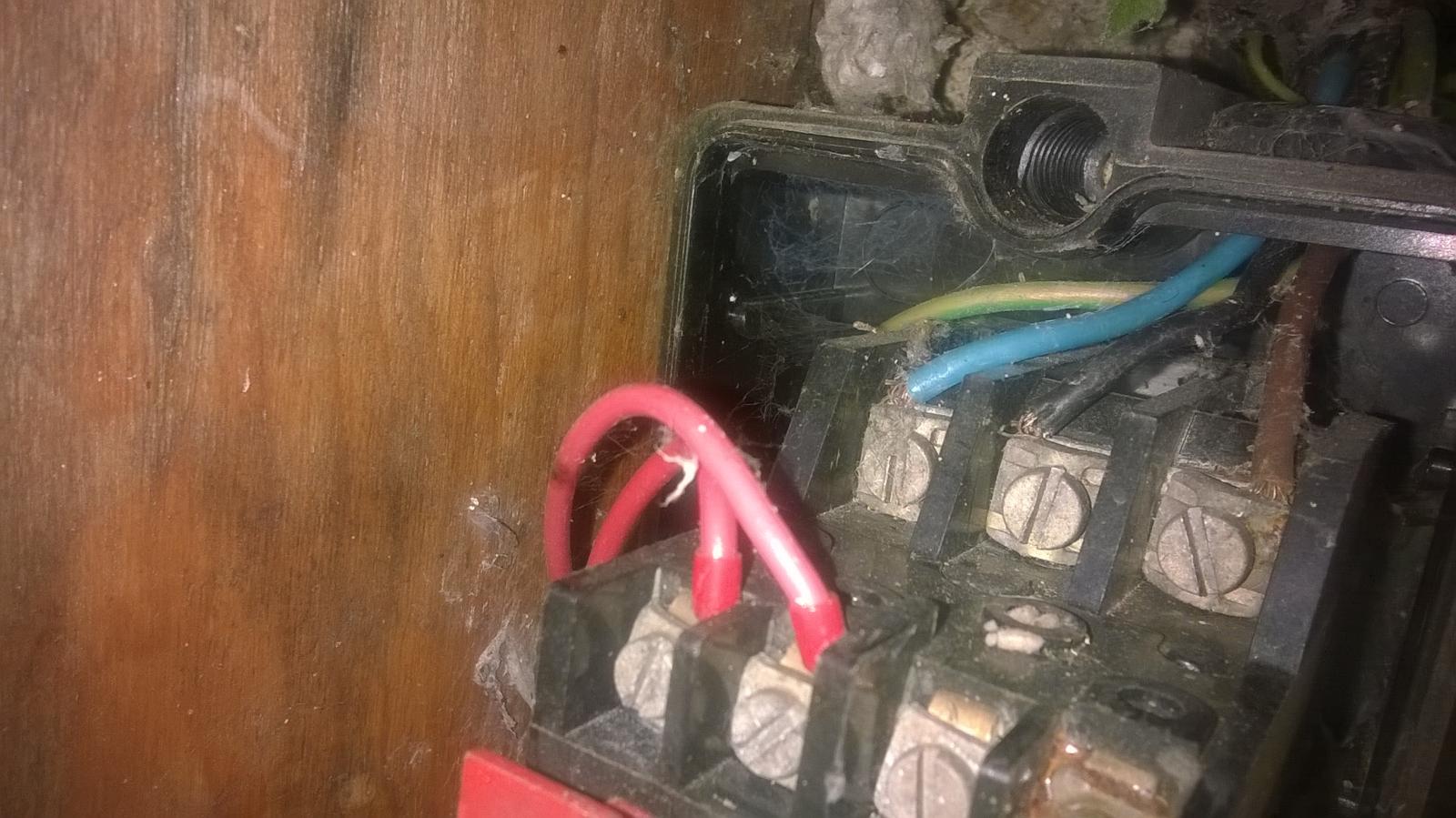

photo 2: cablage arrivée

photo 3: cablage pompe

Images jointes :

ou créer un compte pour participer

Annonce

Réponses

Par les3c19

les3c19

Modérateur

Message(s) : 19509

09/05/2016 à 07h08

Salut
La photo est incomplète, ce n'est pas un simple inter mais un contacteur de commande avec un disjoncteur moteur,
Le disjoncteur est la partie basse, as-tu essayé de le réarmer ? Ce n' est peut être que lui qui a sauté ou la commande de la bobine du contacteur qui déconne. Comment est commandé cet ensemble? Voir si 230 ou 400 volts sur la bobine (A1 et A2 ) après avoir appuyé sur le bouton de réarmement du disjoncteur moteur , tu ne peux mettre autre chose pour la commande et protection de cette pompe

ou créer un compte pour participer

Par prozero

prozero

Apprenti bricoleur

Message(s) : 23

09/05/2016 à 09h10

En fait, j'ai toujours utilisé le disjoncteur comme un interrupteur (en gros, les deux boutons rouges et bleu de la photo). Je l'allumais que quand j'avais besoin de la pompe. Quand j'appuyais sur le bouton "ON" bleu, je sentais un "clic", que je ne sens plus depuis que c'est en panne.

Je posterai une autre photo quand je serai rentré.

Qu'est-ce que A1 et A2? Des bornes que je trouverai dans l'appareil?

ou créer un compte pour participer

Par efred

efred

Modérateur

Message(s) : 10568

09/05/2016 à 12h30

bonjour

il faut faire des mesures de tension

il faut une photo de ce contacteur

A1 et A2 sont les bornes où l'on raccorde les fils de commande de ce contacteur

@+

Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...

ou créer un compte pour participer

Annonce

Par prozero

prozero

Apprenti bricoleur

Message(s) : 23

09/05/2016 à 19h53

Je n'ai pas trouvé de A1/A2?

J'ai mesuré le voltage entre les fils, à l'arrivée (il n'y a rien en sortie).
Tout est à 410V entre les trois fils d'arrivée (bleu/gris, marron, noir) quelle que soit la combinaison.
Entre la terre et les autres fils: 240V.

Voici quelques photos supplémentaires:
Vues d'ensemble:

On peut voir les interrupteurs (noir et rouge).

Images jointes :

ou créer un compte pour participer

Par les3c19

les3c19

Modérateur

Message(s) : 19509

11/05/2016 à 05h47

salut
les bornes A1 et A2 se trouvent en dessous de l'inter noir

ou créer un compte pour participer

Par Bob35

Bob35

Promoteur

Message(s) : 2396

11/05/2016 à 18h44

Bonjour,
Si les photos sont dans le bon sens ce contacteur est posé à l'envers .

Et si l'alimentation électrique arrive par le haut ce qui en principe est logique ,c'est tout à fait normal qui ne fonctionne pas puisque de ce fait la bobine n'est pas alimenté

s'inspirer du schéma ci-joint qui a été utilisé pour une autre réponse
@+

edit : attention au sens de rotation de la pompe puisque c'est du tri

Images jointes :

ou créer un compte pour participer

Annonce

Par cjupiter

cjupiter

Promoteur

Message(s) : 3562

11/05/2016 à 19h52

Salut,
Si j'ai bien compris, cela marchait avant. Donc on peut penser que le câblage est bon.

ou créer un compte pour participer

Par les3c19

les3c19

Modérateur

Message(s) : 19509

11/05/2016 à 19h57

Bob35 a écrit :
Bonjour,
Si les photos sont dans le bon sens ce contacteur est posé à l'envers .

Et si l'alimentation électrique arrive par le haut ce qui en principe est logique ,c'est tout à fait normal qui ne fonctionne pas puisque de ce fait la bobine n'est pas alimenté

s'inspirer du schéma ci-joint qui a été utilisé pour une autre réponse
@+

edit : attention au sens de rotation de la pompe puisque c'est du tri

salut
relis stp depuis le début, si il est en panne depuis hier c'est bien qu'il fonctionnait et que le câblage est bon !! ATTENTION au sens des photos postées.

prozero a écrit :
Bonjour,

J'ai un puit avec une pompe connectée à un disjoncteur qui ne marche plus depuis hier.
Avec un voltmètre, j'ai vu que le voltage est de 410 V (380?).
Suis-je obligé de mettre un disjoncteur aussi gros/complexe? Est-ce qu'il existe des interrupteurs simples (c'est en extérieur). Je n'ai rien trouvé mais je ne suis pas sur de savoir ou chercher.
En gros, quel équipement dois-je acheter pour le remplacer?

ou créer un compte pour participer

Par prozero

prozero

Apprenti bricoleur

Message(s) : 23

11/05/2016 à 22h07

Effectivement, les photos sont bien à l'endroit, le contacteur est posé à l'envers mais le courant arrive bien (par le bas).

Je ne trouve pas sur internet de modèle identique. Quand je cherche contacteur, ca a à l'air d'être des appareils à placer en intérieur sur un tableau électrique et quasiment tout en 220V. Avez-vous un exemple de référence que je pourrais installer en remplacement?

ou créer un compte pour participer

Annonce

Par cjupiter

cjupiter

Promoteur

Message(s) : 3562

12/05/2016 à 07h49
