Problème Jour/Nuit Chauffe Eau - page 2

sparko56

Apprenti bricoleur

Message(s) : 12

05/02/2020 à 10h02

Bonjour à tous et à toutes,

Je viens vers vous car depuis dimanche mon chauffe eau ne se déclenche plus automatiquement au passage des heures creuses aux alentours de 23h30.
Je le sais car le contacteur peut basculer sur ON passé cette heure. Le chauffe eau fonctionne correctement en marche forcée.

Je vous ai fait quelques photos, n'étant absolument pas électricien et ayant eu un petit soucis de pompe de relevage des eaux grises, j'aurais 2 questions :

La 1ère concerne le boitier calibox pour le thermostat d'ambiance de mes radiateurs, pose t'il un soucis en étant relié sur la protection horloge du chauffe eau ?

La 2ème question sera sur l'impulsion qu'ENEDIS doit envoyer au compteur pour le passage heure creuse/heure pleine.

Suivant les photos les 2 disjoncteurs et le contacteur sont sur la droite du coffret.
Je m'aperçois qu'un petit cable blanc (CF photo) n'entre pas en contact avec le contacteur, le problème pourrait venir de lui ?

Et les 2 autres photos

Merci de l'aide que vous pourrez m'apporter

Qui sait si vous avez un soucis informatique, je pourrais vous dépanner !

Bonne journée

Thierry

ou créer un compte pour participer

Annonce

1
2(current)

Réponses

Par sparko56

sparko56

Apprenti bricoleur

Message(s) : 12

06/02/2020 à 09h12

Re bonjour,

Voici donc comment c'est branché sur le linky.

Les fils bleus sont en C2 et le rouge et le blanc en C1

Merci

ou créer un compte pour participer

Par efred

efred

Modérateur

Message(s) : 10568

06/02/2020 à 10h07

Carminas a écrit :
Bonjour

Vous n'avez pas dit clairement dans quel contexte vous avez le problème ?

Vous etes en train de réaliser l'installation ?
Cela fonctionnait auparavant et cela ne marche plus ? Si oui est ce lié à un évenement particulier, par exemple suite au passage du Linky ?
Cela n'a jamais fonctionné ?

Vu ce que vous décrivez je pencherais pour la 2ème option

@efred : j'ai une petite interrogation.
J'ai l'impression que le câblage est fait en traditionnel sur le contacteur, sans passer par le Calybox, mais en utilisant du câble téléphonique.
Est-ce qu'à force, il n'a pas supporté le 230V ?

Oui en traditionnel, pas bon

@+

Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...

ou créer un compte pour participer

Par sparko56

sparko56

Apprenti bricoleur

Message(s) : 12

06/02/2020 à 11h15

Qu'est ce que je fais maintenant qu'on sait comment est cablé le linky ?

Je veux bien mettre les cables bleus, blanc et le rouge sur le calybox mais ensuite ? Je dois relier le calybox sur le contacteur non ?

ou créer un compte pour participer

Annonce

Par cjupiter

cjupiter

Promoteur

Message(s) : 3562

06/02/2020 à 11h21

sparko56 a écrit :
Re bonjour,

Voici donc comment c'est branché sur le linky.

Bonjour,
Ce n'est pas un Linky !

ou créer un compte pour participer

Par les3c19

les3c19

Modérateur

Message(s) : 19509

06/02/2020 à 11h28

cjupiter a écrit :

Ce n'est pas un Linky !

ben si c'est un linky de marque sagencom mais le capot est enlevé et ce n'est que sur ce capot qu'il y a de marqué 'LINKY"
linchy n'est pas une marque

ou créer un compte pour participer

Par sparko56

sparko56

Apprenti bricoleur

Message(s) : 12

06/02/2020 à 11h32

Merci de confirmer qu'il s'agit bien d'un compteur Linky.

Je suis pas électricien mais j'ai été releveur de compteur pour une société presta d'ENEDIS pendant 10 ans.
Je sais faire la différence entre les modèles méca, électronique et donc les compteurs Linky.

Donc maintenant que le linky est ouvert qu'on voit bien les câbles branché en C1 et C2 comment je fais pour mettre aux normes mon coffret électrique et avoir l'impulsion qui bascule mon chauffe eau le soir et le matin ?

Cordialement

ou créer un compte pour participer

Annonce

Par cjupiter

cjupiter

Promoteur

Message(s) : 3562

06/02/2020 à 11h35

les3c19 a écrit :
cjupiter a écrit :

Ce n'est pas un Linky !

ben si c'est un linky de marque sagencom mais le capot est enlevé et ce n'est que sur ce capot qu'il y a de marqué 'LINKY"
linchy n'est pas une marque

Exact, tellement habitué à le voir vert...

ou créer un compte pour participer

Par cjupiter

cjupiter

Promoteur

Message(s) : 3562

06/02/2020 à 11h38

sparko56 a écrit :

Donc maintenant que le linky est ouvert qu'on voit bien les câbles branché en C1 et C2 comment je fais pour mettre aux normes mon coffret électrique et avoir l'impulsion qui bascule mon chauffe eau le soir et le matin ?

Si vous voulez rester avec une cde par le contact C1 / C2 en 230V, il faut changer le câble qui n'est pas prévu pour passer cette tension.
Si vous voulez conserver ce câble, il faut utiliser la téléinfo...

ou créer un compte pour participer

Par sparko56

sparko56

Apprenti bricoleur

Message(s) : 12

06/02/2020 à 11h46

cjupiter a écrit :

Si vous voulez conserver ce câble, il faut utiliser la téléinfo...

Je ne veux rien changer. Juste que mon chauffe eau se déclenche avec les heures creuses et vice versa.

Comme dit plus haut je ne suis pas électricien mais je me débrouille quand j'ai les infos.

Je garde ce modèle avec ce câblage. Comment dois-je procéder pour être à la fois aux normes et avoir le chauffe qui se déclenche aux changements de tarifs ?

Cordialement

ou créer un compte pour participer

Annonce

Par Carminas

Carminas

Promoteur

Message(s) : 9757

06/02/2020 à 19h52

Bonsoir

Vous prenez une paire de fils parmis les 4 et vous les branchez sur I1I2 de Linky
A l'autre extrémité, vous prenez la même paire et vous raccordez en 11 12 du Calybox, peu importe l'ordre.
En faisant cela, le voyant téléinfo du Calybox devrait cesser de clignoter.

Ensuite vous relier A1 et A1 aux bornes N et S4 du Calybox, peu importe l'ordre.
Vous vous assurez que le Calybox est bien paramétré avec ECS en S4 (paramètre 1-04 à 0)

Carminas

ou créer un compte pour participer

Par efred

efred

Modérateur

Message(s) : 10568

06/02/2020 à 20h01

Carminas a écrit :
Bonsoir

Vous prenez une paire de fils parmis les 4 et vous les branchez sur I1I2 de Linky
A l'autre extrémité, vous prenez la même paire et vous raccordez en 11 12 du Calybox, peu importe l'ordre.
En faisant cela, le voyant téléinfo du Calybox devrait cesser de clignoter.

Ensuite vous relier A1 et A1 aux bornes N et S4 du Calybox, peu importe l'ordre.
Vous vous assurez que le Calybox est bien paramétré avec ECS en S4 (paramètre 1-04 à 0)

vi, c'est ce que j'ai dit hier après-midi

Seulement, je ne voit pas clairement de sortie téléinfo sur le linky

Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9757

06/02/2020 à 20h14

Je crois que c'est la petite trappe au dessus de C1C2.

Carminas

ou créer un compte pour participer

Annonce

Par efred

efred

Modérateur

Message(s) : 10568

06/02/2020 à 20h15

Carminas a écrit :
Je crois que c'est la petite trappe au dessus de C1C2.

en grossissant l'image, c'est aussi mon sentiment

@+

Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...

ou créer un compte pour participer

Par sparko56

sparko56

Apprenti bricoleur

Message(s) : 12

06/02/2020 à 20h17

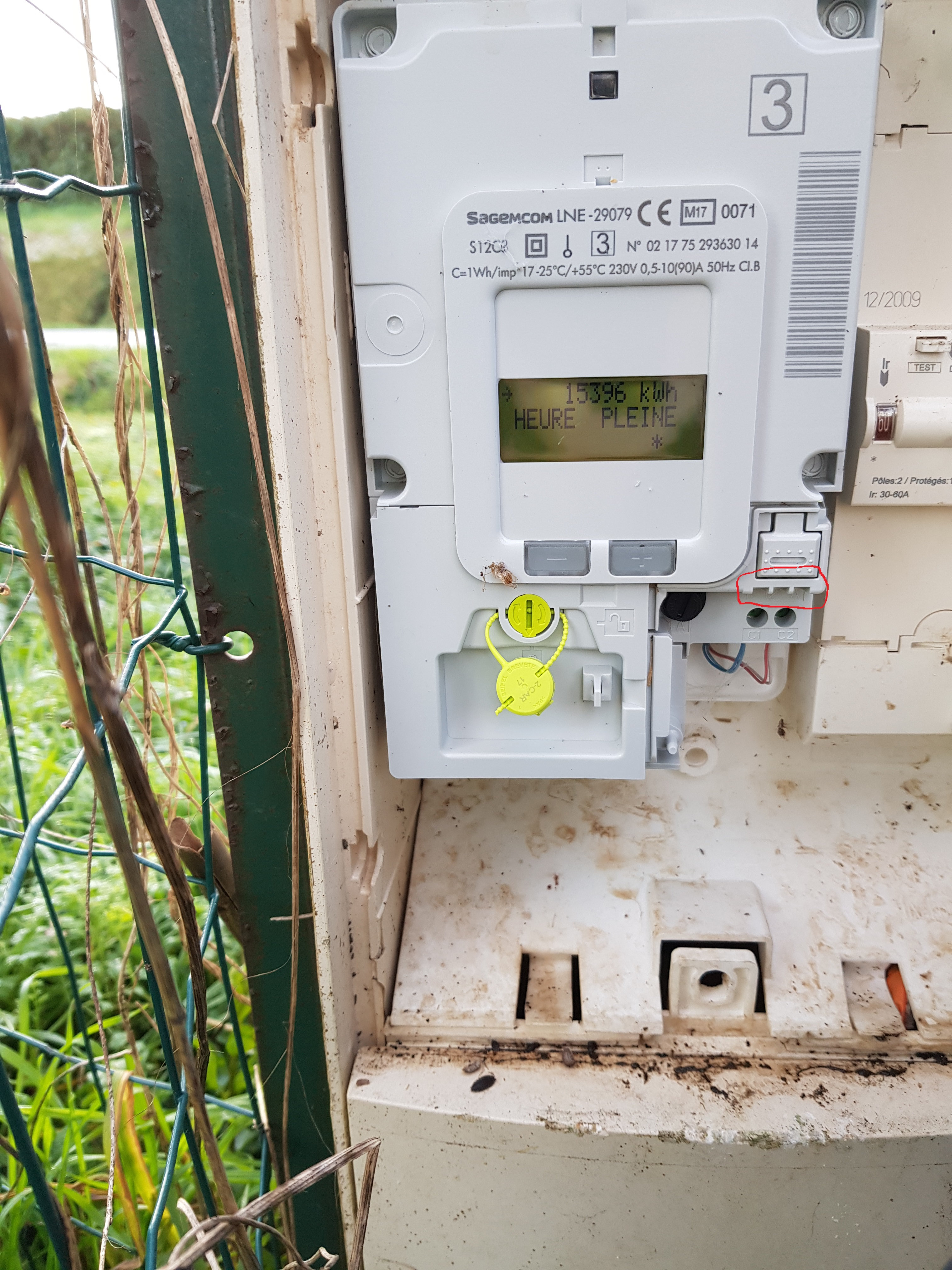

En zoomant sur la photo je peux lire (entouré en rouge) I1 I2 et A à ce niveau là...

Je dois couper au niveau du compteur juste à côté pour faire la manipulation ? Je ne sais même pas comment ouvrir l'emplacement, on dirait que ça se retire et vient se refermer dessus un peu comme les fils d'une DTI.
