rénovation d’un vieux tableau éléctrique
Bonjour à tous.
j 'ai entrepris de rénover les tableaux électriques d'une maison des années 60.
il y a 3 tableaux au total dont un dans une salle de bain. (photo 1)
j 'ai décidé de le remplacer par un tableau moderne étanche puisque c'est une salle d'eau.
mon problème est le suivant ( que je rencontre sur deux des trois tableaux) :

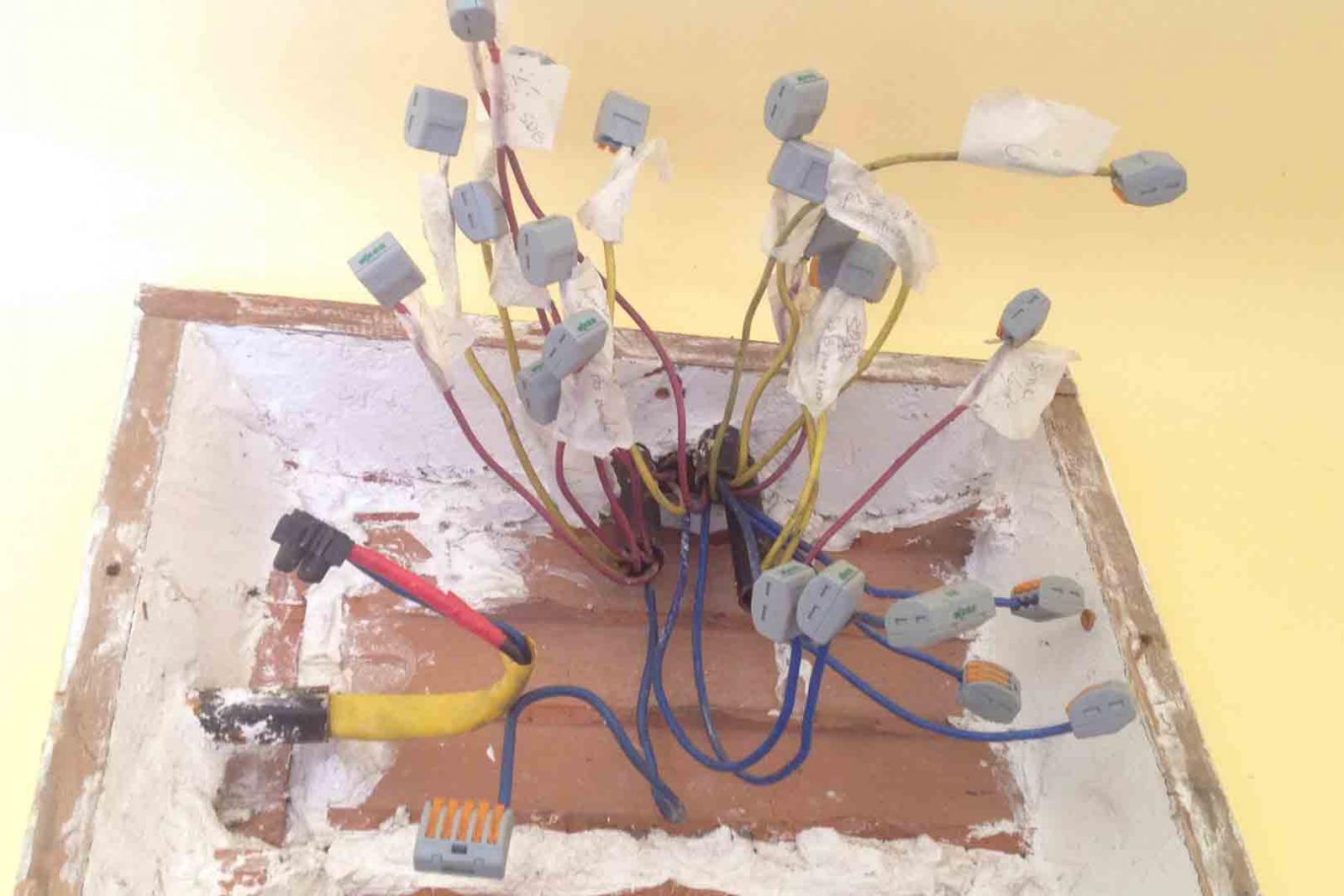

en ouvrant l'ancien tableau, je me suis aperçu qu'il y avait 17 fils rouges de phase correspondant aux différants éléments électriques (lumières et prises).
En effet chaque lumières et prises ont leurs fusibles de protection distinct. eux-même, tous reliés entre eux pour arriver sur un fusible générale "A" connecté au fil rouge principal d'alimentation.
pour ce qui est des fils bleus en revanche , je n'en compte que 9. tous avaient été mis en commun sur un domino en céramique puis directement relier a un fusible générale sur le fil bleu principale que j'ai appelé "A" sur les photos ci-jointes.
Mon problème est que je ne comprends pas comment retranscrire sur un tableau moderne la mise en commun des fils bleu sachant qu'il sont au nombre de 9 alors que les rouge sont au nombre de 17.
j 'ai pu identifié l'identité des fils rouges mais pas des bleu.
comment faire pour ne pas créer un problème de phase neutre ? lors de mon branchement . à ce nouveau tableau?
j 'espère avoir été assez clair . je vous laisse des images pour mieux comprendre mes propos .
j 'espère que vous pourrez m'aider à me faire progresser et combler mes lacunes dans ce domaine.
merci de vos réponses.
j 'ai entrepris de rénover les tableaux électriques d'une maison des années 60.
il y a 3 tableaux au total dont un dans une salle de bain. (photo 1)
j 'ai décidé de le remplacer par un tableau moderne étanche puisque c'est une salle d'eau.
mon problème est le suivant ( que je rencontre sur deux des trois tableaux) :
en ouvrant l'ancien tableau, je me suis aperçu qu'il y avait 17 fils rouges de phase correspondant aux différants éléments électriques (lumières et prises).
En effet chaque lumières et prises ont leurs fusibles de protection distinct. eux-même, tous reliés entre eux pour arriver sur un fusible générale "A" connecté au fil rouge principal d'alimentation.
pour ce qui est des fils bleus en revanche , je n'en compte que 9. tous avaient été mis en commun sur un domino en céramique puis directement relier a un fusible générale sur le fil bleu principale que j'ai appelé "A" sur les photos ci-jointes.
Mon problème est que je ne comprends pas comment retranscrire sur un tableau moderne la mise en commun des fils bleu sachant qu'il sont au nombre de 9 alors que les rouge sont au nombre de 17.
j 'ai pu identifié l'identité des fils rouges mais pas des bleu.
comment faire pour ne pas créer un problème de phase neutre ? lors de mon branchement . à ce nouveau tableau?
j 'espère avoir été assez clair . je vous laisse des images pour mieux comprendre mes propos .
j 'espère que vous pourrez m'aider à me faire progresser et combler mes lacunes dans ce domaine.
merci de vos réponses.
Images jointes :
fab
Connexion ou créer un compte pour participer
Annonce
Réponses
Bonjour
S'il s'agit de circuit de forte puissance, il faut tirer des fils de neutre dédiés
Sinon procéder comme ceci :
http://ovh.to/MkwxuxF
Autre solution, regrouper les fils de phase avec neutre commun sous un unique disjoncteur
À noter que les tableaux dans les salles d'eau sont interdit et que le votre est placé trop haut (rangée à 1m80 maxi)
S'il s'agit de circuit de forte puissance, il faut tirer des fils de neutre dédiés
Sinon procéder comme ceci :
http://ovh.to/MkwxuxF
Autre solution, regrouper les fils de phase avec neutre commun sous un unique disjoncteur
À noter que les tableaux dans les salles d'eau sont interdit et que le votre est placé trop haut (rangée à 1m80 maxi)
Carminas
Connexion ou créer un compte pour participer
bonjour à vous carminas et merci de votre réactivité pour répondre à mon problème.
merci également pour votre remarque sur la hauteur trop élevée du positionnement du nouveau tableau étanche. ainsi que sa place dans une salle de bain. malheureusement je ne peux le déplacer pour le moment pour le mettre hors d'une salle d'eau c'est pour cela que l option d'un tableau étanche me paraissait raisonnable pour attendre des travaux futurs plus conséquents.
cela dit, j 'aimerais revenir sur votre réponse pour m'assurer que j 'ai bien compris vos dires.
pour ce tableau , point de circuits de forte puissance, juste des prises et des ampoules.
voici ce que j'avais préparer comme disjoncteurs pour le tableau:
ainsi si je comprends votre recommandation, je dois installer un nouveau disjoncteur en début de rangée , entre l interrupteur différentiel et le premier disjoncteur qui suit . ( afin de se rapprocher de votre schéma)
est ce cela? . ce nouveau disjoncteur ayant une résistance supérieur à la sommes des disjoncteur en aval, divisé par deux. soit pour la première rangée supérieur à 23A et pour la deuxième rangée supérieur à 19A
est ce que j'ai bien compris le principe?
pour la deuxième solution, que vous préconisez, j 'avoue ne pas trop la saisir énoncé telle quelle ... désolé j 'ai parfois de grandes difficultés de compréhension pour visualiser les choses.
si vous avez encore du temps , pouvez vous me confirmer la résolution de mon problème.
merci encore et bon week end à vous.
merci également pour votre remarque sur la hauteur trop élevée du positionnement du nouveau tableau étanche. ainsi que sa place dans une salle de bain. malheureusement je ne peux le déplacer pour le moment pour le mettre hors d'une salle d'eau c'est pour cela que l option d'un tableau étanche me paraissait raisonnable pour attendre des travaux futurs plus conséquents.
cela dit, j 'aimerais revenir sur votre réponse pour m'assurer que j 'ai bien compris vos dires.
pour ce tableau , point de circuits de forte puissance, juste des prises et des ampoules.
voici ce que j'avais préparer comme disjoncteurs pour le tableau:
ainsi si je comprends votre recommandation, je dois installer un nouveau disjoncteur en début de rangée , entre l interrupteur différentiel et le premier disjoncteur qui suit . ( afin de se rapprocher de votre schéma)
est ce cela? . ce nouveau disjoncteur ayant une résistance supérieur à la sommes des disjoncteur en aval, divisé par deux. soit pour la première rangée supérieur à 23A et pour la deuxième rangée supérieur à 19A
est ce que j'ai bien compris le principe?
pour la deuxième solution, que vous préconisez, j 'avoue ne pas trop la saisir énoncé telle quelle ... désolé j 'ai parfois de grandes difficultés de compréhension pour visualiser les choses.
si vous avez encore du temps , pouvez vous me confirmer la résolution de mon problème.
merci encore et bon week end à vous.
Images jointes :
fab
Connexion ou créer un compte pour participer
Non je n'ai pas dit cela
Il faut que vous retrouviez les différents fils de phases parmi les 17 associes à chacun des neufs fils de neutre, afin de créer des groupes :
Exemple :
N1 associé à P1
N2 associé à P2
N3 associé à P3 P4
N4 associé à P5 P6 P7
N5 associé à P8
N6 N7 associés à P9 P10
...
Solution 1 : il faut mettre un disjoncteur raccordé avec le(s) neutre(s) du groupe devant le groupe de disjoncteur raccordé chacun sur une phase (Cf mon schéma)
Le but est d'éviter la surcharge dans le neutre
Solution 2 : il faut mettre un seul disjoncteur pour l'ensemble du groupe
Personnellement je partirai sur la 2eme solution.
Aucun intérêt de mettre 2 ID et 14 disjoncteurs pour 9 prises et 6 éclairages
Je mettrai 1 ID, 2 disjoncteurs prises 16A, 2 disjoncteurs éclairage 10A
Il faut que vous retrouviez les différents fils de phases parmi les 17 associes à chacun des neufs fils de neutre, afin de créer des groupes :
Exemple :
N1 associé à P1
N2 associé à P2
N3 associé à P3 P4
N4 associé à P5 P6 P7
N5 associé à P8
N6 N7 associés à P9 P10
...
Solution 1 : il faut mettre un disjoncteur raccordé avec le(s) neutre(s) du groupe devant le groupe de disjoncteur raccordé chacun sur une phase (Cf mon schéma)
Le but est d'éviter la surcharge dans le neutre
Solution 2 : il faut mettre un seul disjoncteur pour l'ensemble du groupe
Personnellement je partirai sur la 2eme solution.
Aucun intérêt de mettre 2 ID et 14 disjoncteurs pour 9 prises et 6 éclairages
Je mettrai 1 ID, 2 disjoncteurs prises 16A, 2 disjoncteurs éclairage 10A
Carminas
Connexion ou créer un compte pour participer
Annonce
bonjour carminas,
je commence à comprendre la logique de cette opération.
je ne savais pas que l'on pouvait regrouper les circuits qui avaient été prévu individuellement à l'origine.
je vous remercie pour m'avoir aidé à solutionner mon problème. je m'y met de ce pas!!!!!
je commence à comprendre la logique de cette opération.
je ne savais pas que l'on pouvait regrouper les circuits qui avaient été prévu individuellement à l'origine.
je vous remercie pour m'avoir aidé à solutionner mon problème. je m'y met de ce pas!!!!!
