Témoin lumineux sur bouton poussoir

Par edarvas

edarvas
avatar - edarvas
Apprenti bricoleur
Message(s) : 23
27/03/2018 à 13h12
27/03/2018 à 13h12
Bonjour,
J'ai acheté un bouton poussoir en sailli de chez Legrand pour brancher sur un moteur de de porte de garage. Le circuit part de la barette du moteur, va vers le bouton poussoir et repart vers le moteur; pas d'autres branchements au réseau électrique.

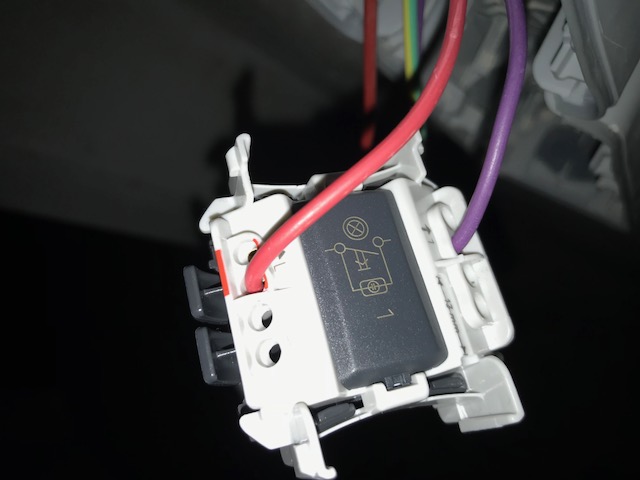

Le souci est que je ne comprends pas comment faire fonctionner le témoin lumineux sur le bouton. Il me semble qu'il faut un fil neutre, mais derrière le bouton poussoir, il n'y pas fente prévu pour le de neutre ... Voir image attaché.

Je serai heureux de savoir comment brancher pour que le témoin lumineux s'allume.

Bonne journée

Images jointes :

devant.jpg Derriere.jpg
Ez, le bricoleur du dimanche
ou créer un compte pour participer
Annonce

Réponses

Par Simple-minded

Simple-minded
avatar - Simple-minded
Architecte
Message(s) : 1144
27/03/2018 à 18h43
27/03/2018 à 18h43
Salut

Il serait judicieux de connaître sous quelle tension fonctionne cette commande...
Un voyant 12v sera peut-être nécessaire
ou créer un compte pour participer

Par Carminas

Carminas
avatar - Carminas
Promoteur
Message(s) : 9776
27/03/2018 à 19h43
27/03/2018 à 19h43
Bonsoir

Si c'est juste pour voir le poussoir dans le noir, il n'y a pas besoin de neutre.
Juste à brancher phase et retour poussoir en L et 1
Carminas
ou créer un compte pour participer
