tableau electrique Legrand
Par Utilisateur désinscrit
Utilisateur désinscrit
09/06/2014 à 23h39
Bonjour,
J'ai acheté un tableau electrique Legrand 3 rangées comme celui là :
https://www.leroymerlin.fr/v3/p/produits/tableau-electrique-pre-cable-legrand-3-rangees-39-modules-e168151
Je n'arrive pas à ouvrir le boitier. J'ai devissé d'un quart de tour les 4 vis en plastiques aux 4 coins. Puis comment faire pour ouvrir le boitier ?
J'ai acheté un tableau electrique Legrand 3 rangées comme celui là :
https://www.leroymerlin.fr/v3/p/produits/tableau-electrique-pre-cable-legrand-3-rangees-39-modules-e168151
Je n'arrive pas à ouvrir le boitier. J'ai devissé d'un quart de tour les 4 vis en plastiques aux 4 coins. Puis comment faire pour ouvrir le boitier ?
Connexion ou créer un compte pour participer
Annonce
Réponses
Par Utilisateur désinscrit
Utilisateur désinscrit
09/06/2014 à 23h49
Salut
Allez soyons fous... Allons jusqu'au bout !!!
Après le 1/4 de tour pousse jusqu'à 1/2 et ensuite jus qu'au tour complet..et si il aime ça continue jusqu'à ce qu'il cède sous la contrainte
...heu ! Et sur les 4 vis
Allez soyons fous... Allons jusqu'au bout !!!
Après le 1/4 de tour pousse jusqu'à 1/2 et ensuite jus qu'au tour complet..et si il aime ça continue jusqu'à ce qu'il cède sous la contrainte
...heu ! Et sur les 4 vis
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
10/06/2014 à 00h13
ah bah il faut vraiment forcer comme un fou ... je n'avais pas osé le faire sur ces vis en plastoc !
Pour la repartition des ID et des disjoncteurs divisionnaires, si je mets :
1 ligne pour la cuisine
1 ligne pour sdb+wc+cellier
1 ligne pour les pieces seches
preconisez-vous de :
- mettre l'eclairage de la piece concernée dans l'ID dédié à la piece ?
donc si ça saute dans la piece c'est noir dans la piece.
- ou bien melanger par exemple :
eclairage de la cuisine dans l'ID de la sdb+wc+cellier
eclairage de la sdb+wc+cellier dans l'ID des pieces seches
eclairage des pieces seches dans l'ID de la cuisine.
afin d'esperer avoir de l'eclaiarge dans la piece dont l'ID saute ?
Pour la repartition des ID et des disjoncteurs divisionnaires, si je mets :
1 ligne pour la cuisine
1 ligne pour sdb+wc+cellier
1 ligne pour les pieces seches
preconisez-vous de :
- mettre l'eclairage de la piece concernée dans l'ID dédié à la piece ?
donc si ça saute dans la piece c'est noir dans la piece.
- ou bien melanger par exemple :
eclairage de la cuisine dans l'ID de la sdb+wc+cellier
eclairage de la sdb+wc+cellier dans l'ID des pieces seches
eclairage des pieces seches dans l'ID de la cuisine.
afin d'esperer avoir de l'eclaiarge dans la piece dont l'ID saute ?
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
10/06/2014 à 10h16
Bonjour.
Je préconise toujours la répartition sous les ID de façon à ce que la disjonction de l'un d'entre eux permette toujours de circuler jusqu'au tableau des protections. Tenir compte des lampes branchées en direct sur des prises de courant. La norme recommande d'ailleurs de panacher, sans entrer dans le détail. Et dans l'étude d'ensemble ne pas oublier les circuits qui doivent être sous ID type A (à moins de pas mettre d'AC).
Salut !
Je préconise toujours la répartition sous les ID de façon à ce que la disjonction de l'un d'entre eux permette toujours de circuler jusqu'au tableau des protections. Tenir compte des lampes branchées en direct sur des prises de courant. La norme recommande d'ailleurs de panacher, sans entrer dans le détail. Et dans l'étude d'ensemble ne pas oublier les circuits qui doivent être sous ID type A (à moins de pas mettre d'AC).
Salut !
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
10/06/2014 à 10h56
Etant donné qu'il y aura 2 lampes dans la cuisine, 2 lampes dans le sejour, 2 lampes dans la sdb, est-il recommandé de connecter les 2 lampes de chaque piece dans 2 ID different, qu'importe si on doit melanger les eclairages des pieces humides avec celles des pieces seches dans l'ID ?
Etant donné qu'il y a 1 seul ID type A dans ce tableau electrique, je reserverai le type A pour les plaques, le lave-linge, et le chauffe-eau, et une partie de l'eclairage (pour laisser d'espaces libres preferentiellement dans cet unique ID type A en cas de besoin ulterieur ) :
- 1ere ligne : piece seche (melange pour eclairages avec les pieces humides)
- 2è et 3è ligne : pieces humides (melange pour eclairages avec les pieces seches).
Est-ce correct ?
Etant donné qu'il y a 1 seul ID type A dans ce tableau electrique, je reserverai le type A pour les plaques, le lave-linge, et le chauffe-eau, et une partie de l'eclairage (pour laisser d'espaces libres preferentiellement dans cet unique ID type A en cas de besoin ulterieur ) :
- 1ere ligne : piece seche (melange pour eclairages avec les pieces humides)
- 2è et 3è ligne : pieces humides (melange pour eclairages avec les pieces seches).
Est-ce correct ?
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
11/06/2014 à 02h54
Bonsoir.
L'ancienne prescription de la norme concernant les pièces humides est tombé en désuétude : maintenant le(s) 30mA doi(ven)t protéger partout.
Salut !
L'ancienne prescription de la norme concernant les pièces humides est tombé en désuétude : maintenant le(s) 30mA doi(ven)t protéger partout.
Salut !
Connexion ou créer un compte pour participer
Bonsoir.
L'ancienne prescription de la norme concernant les pièces humides est tombé en désuétude : maintenant le(s) 30mA doi(ven)t protéger partout.
Salut !
Salut
les pièces humides étaient les salle d'eau uniquement. et sous ce 30mA dédié uniquement aux salle de bain ,on y mettait PC, lumière et chauffage
Connexion ou créer un compte pour participer
Annonce
Bonsoir
Impossible de répondre à votre question sur la répartition.
Il faudrait connaitre la liste des circuits dont vous avez besoin et la liste des disjoncteurs dont vous diposez sur chaque rangée
Mais pour un logement complet entre 35m² et 100m², il est probable que 12 disjoncteurs ne suffisent pas (vraiment débiles ces tableaux précablés).
@+
Impossible de répondre à votre question sur la répartition.
Il faudrait connaitre la liste des circuits dont vous avez besoin et la liste des disjoncteurs dont vous diposez sur chaque rangée
Mais pour un logement complet entre 35m² et 100m², il est probable que 12 disjoncteurs ne suffisent pas (vraiment débiles ces tableaux précablés).
@+
Carminas
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
12/06/2014 à 12h30
Bonsoir
Impossible de répondre à votre question sur la répartition.
Il faudrait connaitre la liste des circuits dont vous avez besoin et la liste des disjoncteurs dont vous diposez sur chaque rangée
Bonjour,
Voici la liste des circuits et disjoncteurs que je prevois :
- 1ere ligne ID type A (pieces humides) :
1 circuit 32A = plaque
4 circuit 20A = LV (cuisine) ; LL1, LL2, CE (cellier)
- 2è ligne ID type AC (pieces humides) :
7 circuit 20A = four1, four2, multiprise1, multiprise2, multiprise3 (cuisine) ; prise4 (cellier) ; doubleprise5 (sdb+wc)
- 3è ligne ID type AC (pieces seches) :
4 circuit 20A = plusieurs multiprise1 (chambre1+1mur sejour),
plusieurs multiprise2 (chambre2+1mur sejour),
1prise pour climatiseur mobile (sejour)
3prise (entrée)
http://nsm08.casimages.com/img/2014/06/11/1406110726546751212309772.jpg
Il ne reste plus qu'à voir comment repartir les cicuits d'eclairage, sachant qu'il y en aura :
2 au sejour (1plafonnier + 2 appliques)
2 dans cuisine (1plafonnier + reglettes sous meubles-haut)
2 dans sdb (1 reglette, 1 integré dans armoire de toilette)
1 dans entrée
1 dans wc
1 dans chambre1 (prise dédiée)
1 dans chambre2 (prise dédiée)
Mais pour un logement complet entre 35m² et 100m², il est probable que 12 disjoncteurs ne suffisent pas (vraiment débiles ces tableaux précablés).
@+
effectivement, je vais devoir en ajouter un bon nombre.
Connexion ou créer un compte pour participer
salut
Y a besoin de tout revoir surtout le type A .
je laisse la place à celui qui fait si bien les schémas, carminas pour ne pas le citer.
Y a besoin de tout revoir surtout le type A .
je laisse la place à celui qui fait si bien les schémas, carminas pour ne pas le citer.
Connexion ou créer un compte pour participer
Annonce
Bonsoir
Avec un type A 40A vous ne pouvez mettre que les plaques et un seul LL.
Il vous faudra donc un autre type A ou remplacé le 40A par un 63A
Sinon le principe est de répartir les fours et le LV et le CE sur les 2 autres type AC
Pour l'éclairage, il faut des 16A maxi.
Vu votre installation le choix de votre tableau précablé, n'est pas des plus judicieux.
@+
Avec un type A 40A vous ne pouvez mettre que les plaques et un seul LL.
Il vous faudra donc un autre type A ou remplacé le 40A par un 63A
Sinon le principe est de répartir les fours et le LV et le CE sur les 2 autres type AC
Pour l'éclairage, il faut des 16A maxi.
Vu votre installation le choix de votre tableau précablé, n'est pas des plus judicieux.
@+
Carminas
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
13/06/2014 à 08h43
Bonjour,
Ah oui il faut repartir les gros appareils pour que leur utilisation probable en simultané ne depasse pas la capacité de l'ID càd 40A ici.
Est-ce qu'un LL doit etre obligatoirement mis dans un ID type A ?

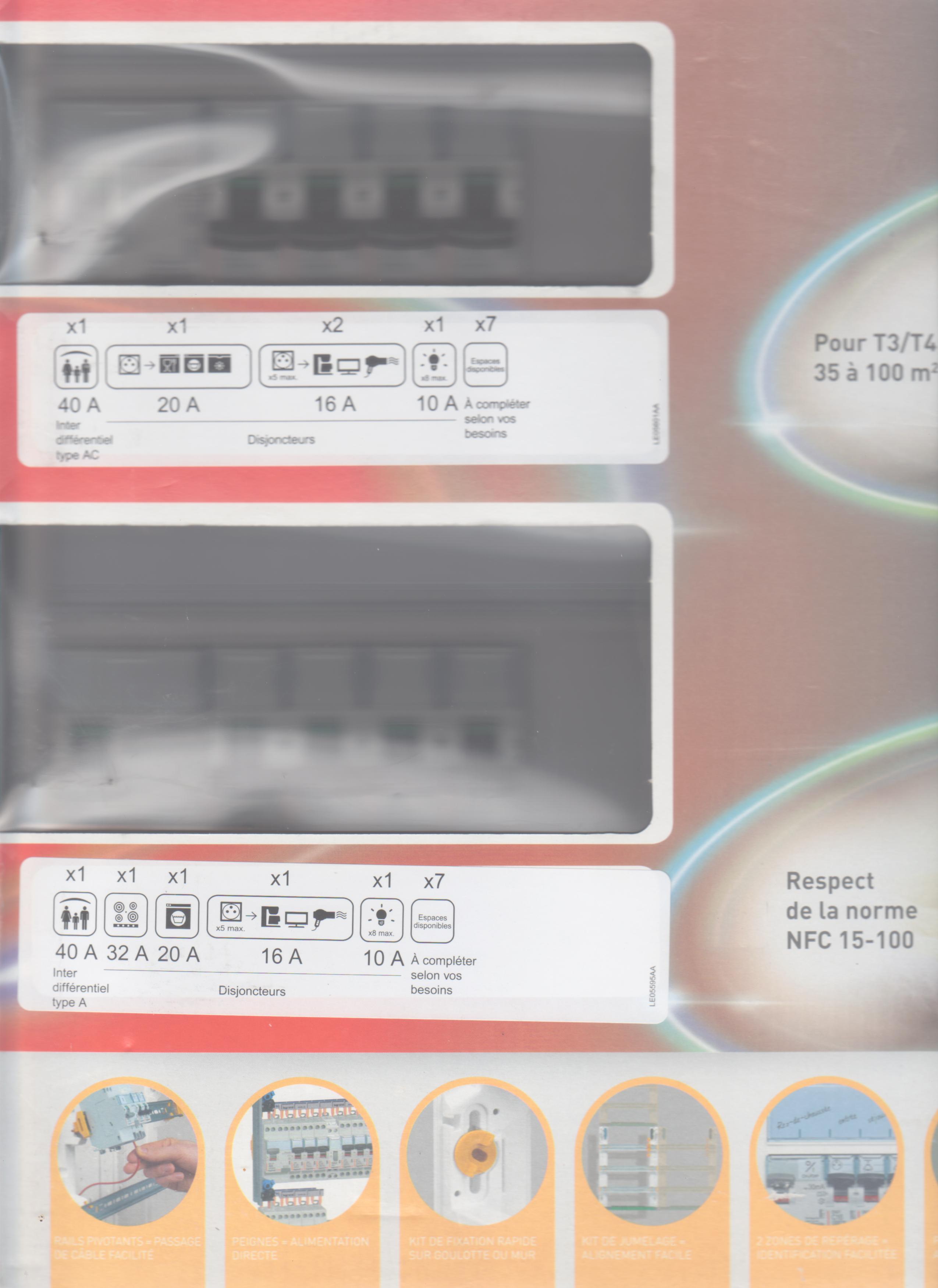

D'apres les logos de ce tableau electrique Legrand, un LL peut etre mis aussi sur les ID type AC :
http://nsm08.casimages.com/img/2014/06/13/1406130243526751212313492.jpg
Etant donné que je lave tjs à tres basse temperature, pour mon cas ça ne doit pas etre un pb de mettre les deux LL avec les plaques dans le type A, d'autant plus qu'il est peu probable que j'utilise les 2LL et les 4plaques en meme temps. Mais si c'est vraiment possible, j'en mettrai un sur un ID type AC.
Ah oui il faut repartir les gros appareils pour que leur utilisation probable en simultané ne depasse pas la capacité de l'ID càd 40A ici.
Est-ce qu'un LL doit etre obligatoirement mis dans un ID type A ?
D'apres les logos de ce tableau electrique Legrand, un LL peut etre mis aussi sur les ID type AC :
http://nsm08.casimages.com/img/2014/06/13/1406130243526751212313492.jpg
Etant donné que je lave tjs à tres basse temperature, pour mon cas ça ne doit pas etre un pb de mettre les deux LL avec les plaques dans le type A, d'autant plus qu'il est peu probable que j'utilise les 2LL et les 4plaques en meme temps. Mais si c'est vraiment possible, j'en mettrai un sur un ID type AC.
Connexion ou créer un compte pour participer
Bonsoir
Les lave linge sont obligatoirement sous un type A
Une résistance de lave-linge fonctionne toujours à fond, donc au maximum de sa puissance.
Si on a besoin de peu chauffer l'eau, la durée de chauffe sera plus courte, mais la puissance instantanée ne sera pas plus faible.
Donc non pas possible de mettre les plaques et 2 LL sous un 40A
@+
Les lave linge sont obligatoirement sous un type A
Une résistance de lave-linge fonctionne toujours à fond, donc au maximum de sa puissance.
Si on a besoin de peu chauffer l'eau, la durée de chauffe sera plus courte, mais la puissance instantanée ne sera pas plus faible.
Donc non pas possible de mettre les plaques et 2 LL sous un 40A
@+
Carminas
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
14/06/2014 à 04h51
Bonsoir
Les lave linge sont obligatoirement sous un type A
ah ... ce n'est pas serieux les etiquettes Legrand affichant un logo LL sur chaque ligne de l'emballage du tableau y compris les type AC !
Une résistance de lave-linge fonctionne toujours à fond, donc au maximum de se puissance.
Si on a besoin de peu chauffé l'eau, la durée de chauffe sera plus courte, mais la puissance instantanée ne sera pas plus faible.
merci c'est bon à savoir ...
Donc non pas possible de mettre les plaques et 2 LL sous un 40A
@+
Je vais voir si je vais pouvoir negocier un echange d'ID ...
Sinon l'essentiel est que le cablage soit dejà fait pour le 2è LL eventuel, ensuite en cas de besoin réel d'utiliser 2 LL et les 4plaques en meme temps, l'ID pourra etre changé plus tard.
Actuellement depuis plusieurs années je n'utilise qu'1 seul LL dont la resistance est HS, donc à froid.
Connexion ou créer un compte pour participer
Vous êtes certain que ce n'est pas un sèche linge que l'on voit sous le type AC ?
Carminas
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
14/06/2014 à 10h42
oui le 4è petit logo en partant de gauche sur la ligne de l'ID type AC est exactement le meme que le 3è grand logo sur la ligne de l'ID type A, representant uen machine avec une bassine d'eau dans le hublot.
