Terre marche t’elle ?

avatar - Germain2021
Contremaître
Message(s) : 223
le 05/11/2022 à 05h27

Bonjour, je suis en réno, j'ai tout refait l'elect comme si le consuel devait venir (même en tirant du 6² pour la plaque de cuisson où d'ailleurs toutes les plaques induction qu'on achète c'est du fil 0.75 ou 1 mais bon...). Je voudrais vérifier mon branchement de terre, alors j'avais déjà posé la question pour connaitre l'intensité il fallait un appareil hors de prix mais là je voudrais juste voir si ma terre est efficace ? si je fais toucher un cable neutre avec la terre et que ça disjoncte ca veut il dire que ma terre fonctionne ? autre ? merci 😍



"Il faut avoir déjà beaucoup appris de choses pour savoir demander ce qu’on ne sait pas"
ou créer un compte pour participer à la conversation.

Liste des réponses

Hors ligne Par poiluu

avatar - poiluu
Chef de chantier
Message(s) : 688
le 05/11/2022 à 10h11

Bonjour

Ne cherchez pas des trucs entre neutre et terre.

Une bonne vielle lampe  (100W) à incandescence entre phase et votre terre en sortie du disjoncteur de branchement devrait le faire déclencher.  Quand à savoir la valeur réelle de la résistance de la terre c'est une autre chose.

ou créer un compte pour participer à la conversation.
avatar - Germain2021
Contremaître
Message(s) : 223
le 05/11/2022 à 10h20

oula gratter au DB j'ai peur j'avoue:-(




"Il faut avoir déjà beaucoup appris de choses pour savoir demander ce qu’on ne sait pas"
ou créer un compte pour participer à la conversation.

Hors ligne Par poiluu

avatar - poiluu
Chef de chantier
Message(s) : 688
le 05/11/2022 à 10h22

Et bien louez donc l'appareil adéquat

ou créer un compte pour participer à la conversation.
avatar - Germain2021
Contremaître
Message(s) : 223
le 05/11/2022 à 10h38

bon je vais voir si j'ai une ampoule incandescente merci


"Il faut avoir déjà beaucoup appris de choses pour savoir demander ce qu’on ne sait pas"
ou créer un compte pour participer à la conversation.

Hors ligne Par cjupiter

avatar - cjupiter
Promoteur
Message(s) : 3175
le 05/11/2022 à 10h42
poiluu a écrit :

Bonjour

Ne cherchez pas des trucs entre neutre et terre.

Une bonne vielle lampe  (100W) à incandescence entre phase et votre terre en sortie du disjoncteur de branchement devrait le faire déclencher.  Quand à savoir la valeur réelle de la résistance de la terre c'est une autre chose.



Bonjour poiluu,

Pas sur qu'une ampoule de 100W suffise à déclencher un 500mA (encore moins un 650mA), perso, je ferais le test derrière un 30mA.



ou créer un compte pour participer à la conversation.

Hors ligne Par cjupiter

avatar - cjupiter
Promoteur
Message(s) : 3175
le 05/11/2022 à 10h48

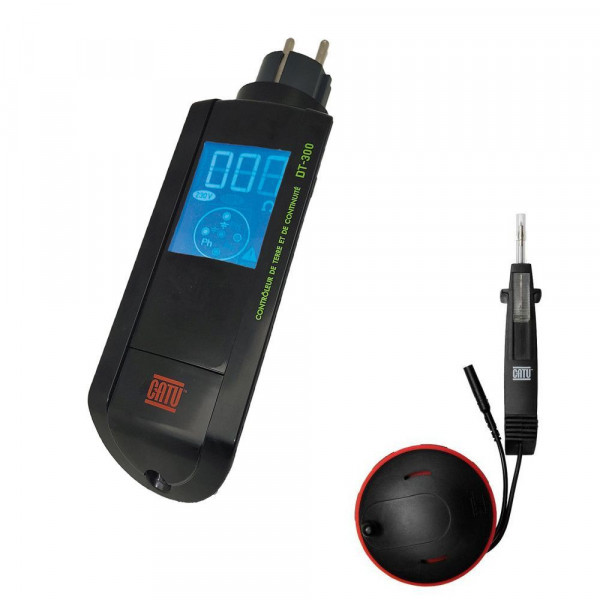

Si j'ai bien compris, l'installation est sous-tension, si oui, un simple mesureur de boucle de terre vous donnera déjà une valeur très proche de la réalité. C'est un appareil bien moins cher (dans les 250€) et qui en plus a d'autres fonctions.

ou créer un compte pour participer à la conversation.

Hors ligne Par poiluu

avatar - poiluu
Chef de chantier
Message(s) : 688
le 05/11/2022 à 10h54

Une ampoule de 100W devrait  à mon avis faire déclencher à coup sûr un 500mA et très fort probablement un 650mA , car la résistance à froid d'une ampoule est nettement inférieure à sa résistance à chaud

ou créer un compte pour participer à la conversation.
avatar - Germain2021
Contremaître
Message(s) : 223
le 05/11/2022 à 11h02
cjupiter a écrit :
poiluu a écrit :

Bonjour

Ne cherchez pas des trucs entre neutre et terre.

Une bonne vielle lampe  (100W) à incandescence entre phase et votre terre en sortie du disjoncteur de branchement devrait le faire déclencher.  Quand à savoir la valeur réelle de la résistance de la terre c'est une autre chose.



Bonjour poiluu,

Pas sur qu'une ampoule de 100W suffise à déclencher un 500mA (encore moins un 650mA), perso, je ferais le test derrière un 30mA.



donc tu le ferais derrière un ID 30ma c'est ça ?






"Il faut avoir déjà beaucoup appris de choses pour savoir demander ce qu’on ne sait pas"
ou créer un compte pour participer à la conversation.

Hors ligne Par poiluu

avatar - poiluu
Chef de chantier
Message(s) : 688
le 05/11/2022 à 11h16

Je ferai un essai sous le 500mA et justement s'il y a non déclenchement , il y a de forts soupçons de mauvaise terre , ou du moins vérifier sa valeur impérativement.

Un 30mA qui déclenche n'apportera aucun soupçon

Soupçon n'est pas preuve

ou créer un compte pour participer à la conversation.
avatar - Germain2021
Contremaître
Message(s) : 223
le 05/11/2022 à 11h21

merci poilu et si mauvaise terre, pas de fuite de courant si souci c'est bien ça, du coup on prend le jus ?




"Il faut avoir déjà beaucoup appris de choses pour savoir demander ce qu’on ne sait pas"
ou créer un compte pour participer à la conversation.

Hors ligne Par poiluu

avatar - poiluu
Chef de chantier
Message(s) : 688
le 05/11/2022 à 11h24

Mauvaise terre = danger

ou créer un compte pour participer à la conversation.
avatar - Germain2021
Contremaître
Message(s) : 223
le 05/11/2022 à 11h38

merci poiluu


"Il faut avoir déjà beaucoup appris de choses pour savoir demander ce qu’on ne sait pas"
ou créer un compte pour participer à la conversation.

Hors ligne Par Bob35

avatar - Bob35
Promoteur
Message(s) : 2010
le 05/11/2022 à 13h38

Bonjour Germain ,

Germain a écrit :

(même en tirant du 6² pour la plaque de cuisson où d'ailleurs toutes les plaques induction qu'on achète c'est du fil 0.75 ou 1 mais bon...



Juste pour information🙂

6mm² est la section normative des conducteurs en habitat pour 32A  pour la C15100.

les fabricants de matériel électrique installent une longueur de câble minimum pour que cela leur coute moins cher à la fabrication, et du fait de cette faible longueur la section est calculée juste pour cette longueur (~ 1mètre) c'est pour cela que bien souvent le câble des plaques est en 2.5mm² .

@+

ou créer un compte pour participer à la conversation.
avatar - Germain2021
Contremaître
Message(s) : 223
le 05/11/2022 à 16h32

merci bien bob35, toujours preneur et ravi d'apprendre dans tous les domaines 😘


"Il faut avoir déjà beaucoup appris de choses pour savoir demander ce qu’on ne sait pas"
ou créer un compte pour participer à la conversation.
