changement de tableau électrique
bonsoir,
je dispose d'un tableau électrique ancien. Au cas où je voudrais le changer, je me pose une question sur les prises de courant existantes non dédiées à la cuisinière ou au lave-linge (immeuble des années 60) car je ne connais pas leur ampérage et je ne connais pas la section des fils raccordés aux prises de courant
Dans le cas où :
* les fils des circuits PC sont de 1,5 mm2
* les prises de courant sont d'un ampérage de 10A (ou de 16A)
quel est le risque si je raccorde ce circuit prise électrique à un disjoncteur différentiel de 20A?
Est-ce que la prise de courant ou les fils risquent de fondre si les appareils branchés atteignent 20A ne serait-ce qu'une minute?
je dispose d'un tableau électrique ancien. Au cas où je voudrais le changer, je me pose une question sur les prises de courant existantes non dédiées à la cuisinière ou au lave-linge (immeuble des années 60) car je ne connais pas leur ampérage et je ne connais pas la section des fils raccordés aux prises de courant
Dans le cas où :
* les fils des circuits PC sont de 1,5 mm2
* les prises de courant sont d'un ampérage de 10A (ou de 16A)
quel est le risque si je raccorde ce circuit prise électrique à un disjoncteur différentiel de 20A?
Est-ce que la prise de courant ou les fils risquent de fondre si les appareils branchés atteignent 20A ne serait-ce qu'une minute?
Connexion ou créer un compte pour participer
Annonce
Réponses
Bonsoir
Dans le cadre d'une mise en sécurité, il faut adapter le calibre du disjoncteur à la section des fils.
Si c'est du 1,5² mettre un disjoncteur 16A qui vous autorisera néanmoins 3500W
Avec du 20A vous avez un risque de surchauffe qui peut se traduire à terme par un incendie.
@+
Dans le cadre d'une mise en sécurité, il faut adapter le calibre du disjoncteur à la section des fils.
Si c'est du 1,5² mettre un disjoncteur 16A qui vous autorisera néanmoins 3500W
Avec du 20A vous avez un risque de surchauffe qui peut se traduire à terme par un incendie.
@+
Carminas
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
21/09/2013 à 21h49
Bonsoir.
Dans tous les cas, pour rester en sécurité et le plus proche possible soit de la norme d'installation soit de la mise en sécurité de ton installation :
* Chaque circuit en 1,5mm2 peut être protégé par un fusible 10A ou un disjoncteur 16A (maintenant l'écart de prix est faible, préfère les disjoncteurs);
* Remplace les prises 2x10A (alvéoles Ø4mm, rigides) par des prises 2x16A (alvéoles Ø4,8mm, contact muni d'un ressort);
* Chaque fois que tu le peux, tire un fil de terre et mets des prises 2x16A+T;
* En tête du tableau place au moins un DDRHS (en principe un interrupteur) 30mA.
Toutes ces indications tu les trouveras dans "Habitat existant - Mise en sécurité de l'installation électrique" (comment ça, je rabâche ?
).
@+
Dans tous les cas, pour rester en sécurité et le plus proche possible soit de la norme d'installation soit de la mise en sécurité de ton installation :
* Chaque circuit en 1,5mm2 peut être protégé par un fusible 10A ou un disjoncteur 16A (maintenant l'écart de prix est faible, préfère les disjoncteurs);
* Remplace les prises 2x10A (alvéoles Ø4mm, rigides) par des prises 2x16A (alvéoles Ø4,8mm, contact muni d'un ressort);
* Chaque fois que tu le peux, tire un fil de terre et mets des prises 2x16A+T;
* En tête du tableau place au moins un DDRHS (en principe un interrupteur) 30mA.
Toutes ces indications tu les trouveras dans "Habitat existant - Mise en sécurité de l'installation électrique" (comment ça, je rabâche ?
).@+
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
21/09/2013 à 21h52
Bonjour,
Ne jouez pas avec le feu.
Le au cas ou de votre demande n'est pas bon. Il n'y a donc pas de circuits dédiés d'après vos infos, il convient donc de les créer.
Un circuit mal protégé et surtout surcalibré crée un échauffement excessif du fil... et suivant sont environnement moulure bois, épissure etc.. risque d'incendie evidemment.
Ne jouez pas avec le feu.
Le au cas ou de votre demande n'est pas bon. Il n'y a donc pas de circuits dédiés d'après vos infos, il convient donc de les créer.
Un circuit mal protégé et surtout surcalibré crée un échauffement excessif du fil... et suivant sont environnement moulure bois, épissure etc.. risque d'incendie evidemment.
Connexion ou créer un compte pour participer
Annonce
Toutes ces indications tu les trouveras dans "Habitat existant - Mise en sécurité de l'installation électrique" (comment ça, je rabâche ?
@+
je vais essayer de trouver cet ouvrage!
Connexion ou créer un compte pour participer
il existe un circuit cuisinière et un circuit lave-linge avec câbles spéciaux
mais je parlais des autres circuits prises de courant (bouilloire, micro ondes, réfrigérateur etc...)
mais je parlais des autres circuits prises de courant (bouilloire, micro ondes, réfrigérateur etc...)
Connexion ou créer un compte pour participer
Bonsoir
Dans le cadre d'une mise en sécurité, il faut adapter le calibre du disjoncteur à la section des fils.
Si c'est du 1,5² mettre un disjoncteur 16A qui vous autorisera néanmoins 3500W
Avec du 20A vous avez un risque de surchauffe qui peut se traduire à terme par un incendie.
@+
ok merci
Connexion ou créer un compte pour participer
Annonce
je pensais à ce genre de tableau
https://www.leroymerlin.fr/v3/p/produits/tableau-electrique-pre-cable-legrand-2-rangees-26-modules-e176492#&xtmc=tableau_legrand&xtcr=16
est-ce qu'un électricien met beaucoup de temps juste pour changer de tableau?
https://www.leroymerlin.fr/v3/p/produits/tableau-electrique-pre-cable-legrand-2-rangees-26-modules-e176492#&xtmc=tableau_legrand&xtcr=16
est-ce qu'un électricien met beaucoup de temps juste pour changer de tableau?
Images jointes :
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
21/09/2013 à 22h45
Bonsoir,
Une photo de l'ancien tableau aiderait à connaitre l'ampleur des dégats et comment ajuster le suivant.
Sinon pour poser simplement le tableau au mur je vais dire 5mn
Une photo de l'ancien tableau aiderait à connaitre l'ampleur des dégats et comment ajuster le suivant.
Sinon pour poser simplement le tableau au mur je vais dire 5mn
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
22/09/2013 à 01h12
Suite...
On a une bonne idée du tableau dans ce sujet.
Le câblage n'est plus bipolaire, donc probablement à neutre commun. Il va donc falloir effectuer un repérage.
En attendant une photo d'ensemble, je dirai entre une demi-journée et une journée.
@ suivre...
On a une bonne idée du tableau dans ce sujet.
Le câblage n'est plus bipolaire, donc probablement à neutre commun. Il va donc falloir effectuer un repérage.
En attendant une photo d'ensemble, je dirai entre une demi-journée et une journée.
@ suivre...
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
22/09/2013 à 08h13
Bonjour,
Ok vu le sujet avec photo de la bete.
Je crains qu'il soit difficile de conserver 2 inter-diff bien répartis sur cette install unipolaire, mais sait-on jamais
Sinon un seul en 2x63A 30mA type A pourra être mis en place.
Ok vu le sujet avec photo de la bete.
Je crains qu'il soit difficile de conserver 2 inter-diff bien répartis sur cette install unipolaire, mais sait-on jamais
Sinon un seul en 2x63A 30mA type A pourra être mis en place.
Connexion ou créer un compte pour participer
j'ai essayé de faire deux schémas

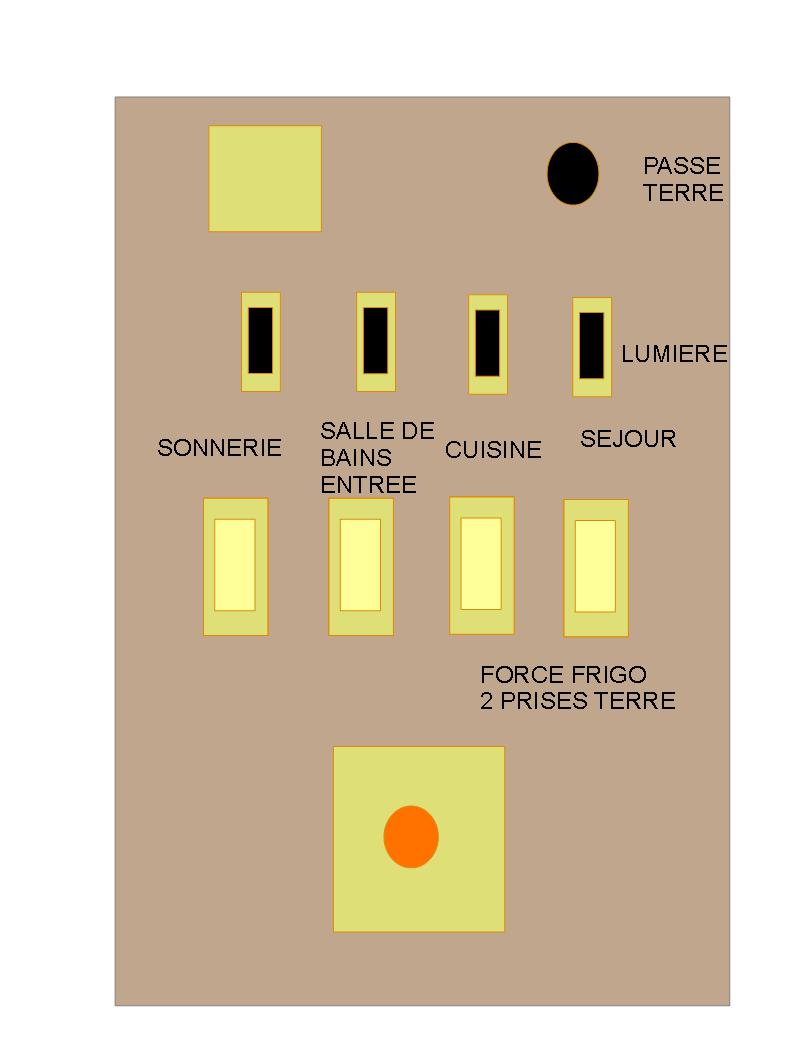

le premier reprend les indications notées sur le tableau
le deuxième indique le nombre et la couleur des fils apparents
le premier reprend les indications notées sur le tableau
le deuxième indique le nombre et la couleur des fils apparents
Images jointes :
Connexion ou créer un compte pour participer
Sinon un seul en 2x63A 30mA type A pourra être mis en place.
dans ce style là?
Images jointes :
Connexion ou créer un compte pour participer
Annonce
Oui mais ici c'est la version où vous n'arrivez pas à réappairer phases et neutre
@+
@+
Carminas
Connexion ou créer un compte pour participer
Oui mais ici c'est la version où vous n'arrivez pas à réappairer phases et neutre
@+
est-ce que mes schemas peuvent aider pour déterminer si il est possible de réappairer les phases et neutre ou bien faut-il faire des travaux pour extraire les fils des plinthes/murs etc?
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
22/09/2013 à 17h26
Boujour,
Aurait-on de la chance ??? Si les couleurs de fils sont représentatives de la situation ( les rouges et les gris/bleus) la protection bipolaire s"annonce plutôt bien.
Peux tu mettre un coup de voltmetre entre 2 porte-fusibles voisins ( entre Rouge et bleu) ??
Aurait-on de la chance ??? Si les couleurs de fils sont représentatives de la situation ( les rouges et les gris/bleus) la protection bipolaire s"annonce plutôt bien.
Peux tu mettre un coup de voltmetre entre 2 porte-fusibles voisins ( entre Rouge et bleu) ??
