INSTALLER UN CONVECTEUR SUR DISJONCTEUR

Mataz

Apprenti bricoleur

Message(s) : 16

02/01/2012 à 18h27

Bonjour,
Je viens de recuperer un convecteur electrique et je voudrais le brancher dans mon entrée. J'ai peur de faire un betise et prefere donc vous faire part de mon projet avant de faire une catastrophe

Alors, comme sur la photo, je voudrais installer mon convecteur dans mon entrée sous le disjoncteur. il n'y a pas de prise electrique a proximité et pensais "tirer un cable" pour y relier le convecteur. Je suis surpris de voir que le convecteur n'a pas de prise de terre. Il fait 500W et tourne en 220v.( je suis nul en electricité mais je sais lire!)

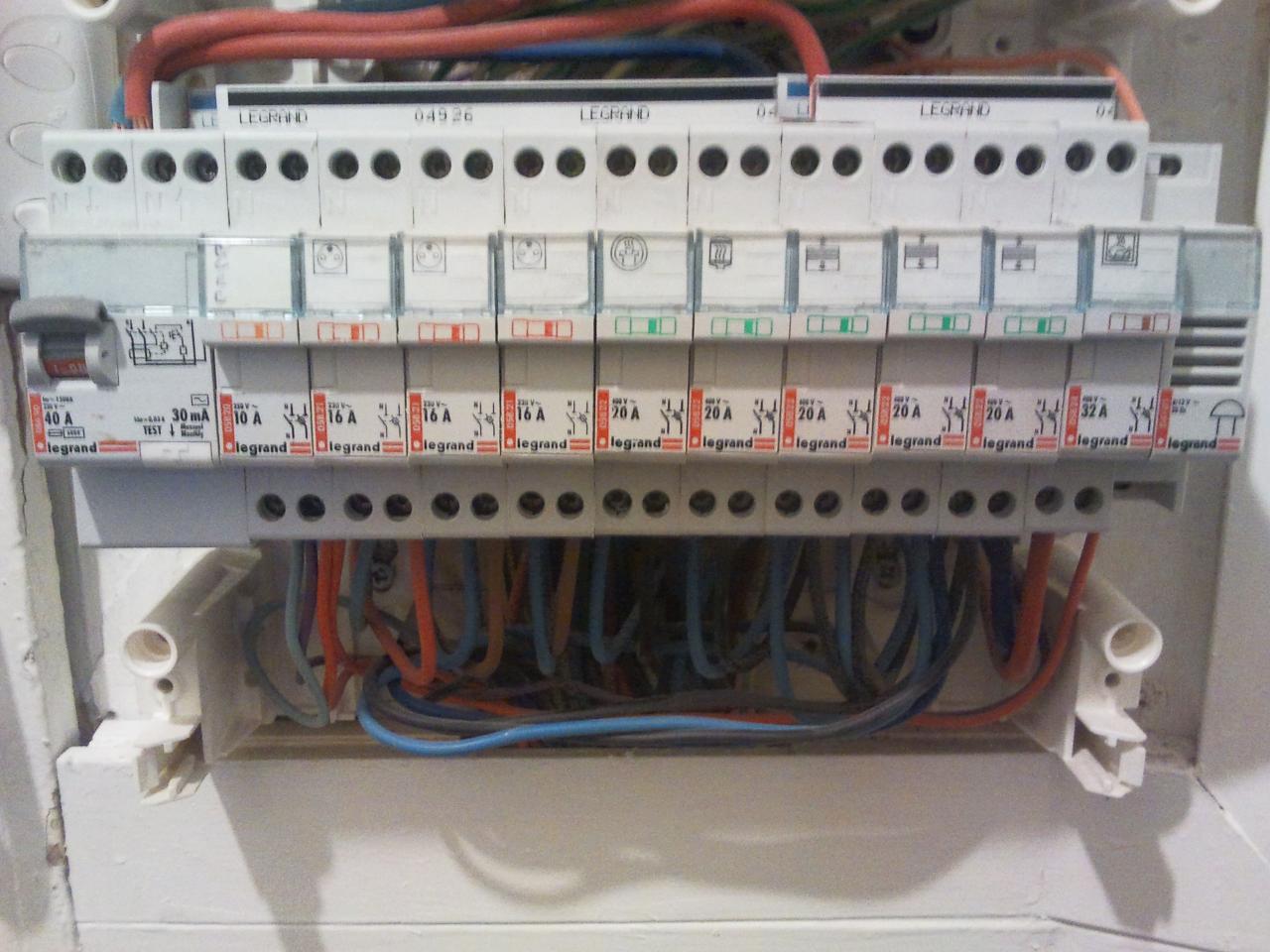

Sur une autre photo, j'ai pris mes disjoncteurs: aucun de libre mais peut etre est il possible d'y brancher le convecteur, non?
Merci d'avance pour vos reponses.
Mat
Ps: j'espere que je suis clair? en tout cas moi je me comprends $Clin d\'oeil$
pssssss: bonne année!

Images jointes :

ou créer un compte pour participer

Annonce

1(current)
2

Réponses

Par Carminas

Carminas

Promoteur

Message(s) : 9757

02/01/2012 à 19h35

Bonjour

Pas de problème

Vous pouvez vous repiquer sous un des deux disjoncteurs de chauffage où il n'y a qu'un fil par borne.

Raccordement en 3 X 2,5² (3G2,5² pour les puristes)

Votre radiateur est de classe II (double isolation, le symbole c'est les deux petits carrés imbriqués l'un dans l'autre) et ne nécessite pas de raccordement à la terre.
Vous devez néanmoins amener un fil de terre au radiateur et le laisser en attente (au cas où un jour vous mettriez un radiateur de classe I à la place).

A noter que ce sont des fusibles et pas des disjoncteurs et que cela devrait être du 16A maxi (mais 20A toléré dans le cadre d'une mise en sécurité d'une installation existante).

Petite question annexe, je ne comprends pas pourquoi vous n'avez pas des peignes d'un seul tenant.

@+

Carminas

ou créer un compte pour participer

Par Mataz

Mataz

Apprenti bricoleur

Message(s) : 16

02/01/2012 à 19h41

Merci pour cette reponse si rapide.
Tout me semble tres clair, mais j'aurais besoin de quelques eclaircissements...
Nous sommes bien d'accord:"Raccordement en 3 X 2,5² (3G2,5² pour les puristes)" est la dimension du cable a utiliser... Pardon, mais des que l'on parle electricité, je manque de confiance en moi!!! Ca me fait peur...

Et bien je me lance!!!
Encore merci!
Mat
PS. Pour les tenants????peigne???, je suis paumé la! Je n'en sais rien... Mes connaissances en la matiere sont trop mince.

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9757

02/01/2012 à 19h57

3G2,5² correspondent à 3 conducteurs en 2,5² avec phase/neutre/terre

Pour les peignes faites une photo des disjoncteurs vu de dessus. $Clin d\'oeil$

@+

Carminas

ou créer un compte pour participer

Annonce

Par Utilisateur désinscrit

Utilisateur désinscrit

02/01/2012 à 19h59

Salt

Oui effectivement bizarre ...les 5 derniers coupes-circuits ont l'air cablé en amont du différentiel ... mais ce qui encore plus bizarre c'est de voir une barrette de neutre passant devant la barrette de phase !!

^Peut être une photo prise de plus haut afin de voir les peignes....pour comprendre (ah doublon !! $Clin d\'oeil$

ou créer un compte pour participer

Par Mataz

Mataz

Apprenti bricoleur

Message(s) : 16

02/01/2012 à 20h38

RE,
Une fois de plus j'y connais rien, mais ca m a l air propre tout de meme! Comme si il etait divisé en deux parties:
Celle des prises et ballon
celle pour les convecteurs du reste de l'appart'...
Prevenez moi si ya urgence dans la maison mais ca seble cool!
Merci pour les conseils, le nouveau convecteur d'occasion marche a merveille!
Merci....
Ps voici la photo que j'ai oublie de poster

Images jointes :

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

02/01/2012 à 20h43

Salut

Effectivement l'angle de prise de vue de la photo précédente prêtait à confusion

Ce que l'on peut toutefois dire c'est que ton installation n'est pas en totalité protégée par un différentiel 30mA ...Alors que cela devrait l'être.

ou créer un compte pour participer

Annonce

Par Carminas

Carminas

Promoteur

Message(s) : 9757

02/01/2012 à 22h48

Peut être que cela a été fait à une époque ou les 30mA n'étaient pas obligatoire partout et afin de ne pas surcharger le 40A ?
Mais le matériel semble postérieur à 2002 donc j'en doute

Carminas

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

02/01/2012 à 23h03

Salut Voisin

Oui bonne analyse ... Je suis fier de toi ..toujours au fait de la réalité et catalogue sous le coude

Mais la question était : INSTALLER UN CONVECTEUR SUR DISJONCTEUR

Qu'est ce qu'on fait, on ne pas quand même pas demander une photo de la salle de bains

A+ $Clin d\'oeil$ $Clin d\'oeil$

ou créer un compte pour participer

Par Mataz

Mataz

Apprenti bricoleur

Message(s) : 16

03/01/2012 à 00h27

D'ailleurs,mon convecteur marche a merveille!

ou créer un compte pour participer

Annonce

Par Utilisateur désinscrit

Utilisateur désinscrit

03/01/2012 à 00h29

Cool

ou créer un compte pour participer

Par MatthieuL

MatthieuL

Chef de chantier

Message(s) : 642

03/01/2012 à 01h38

Bonsoir,

Si les radiateurs et le four ne sont pas sous l'ID, c'est simplement qu'ils sont à double isolation, non?
Et dans ce cas il n'y aurait pas besoin de protection inter diff, mais c'est quand même peu commun comme montage !

Un ID 40A de type A serait parfait pour protéger les 5 derniers disjoncteurs $Clin d\'oeil$

ou créer un compte pour participer

Par Carminas

Carminas

Promoteur

Message(s) : 9757

03/01/2012 à 08h35

Bonjour

Double isolation ou pas, il faut un 30mA
De plus peu probable que le four le soit.

@+

Carminas

ou créer un compte pour participer

Annonce

Par les3c19

les3c19

Modérateur

Message(s) : 19509

03/01/2012 à 11h56

Carminas a écrit :
Peut être que cela a été fait à une époque ou les 30mA n'étaient pas obligatoire partout et afin de ne pas surcharger le 40A ?
Mais le matériel semble postérieur à 2002 donc j'en doute

Bonjour
bien avant 2002 on était obligé de mettre un inter diff rien que sur la partie salle de bain , donc inter diff. pour l'éclairage et les prises des salles d'eau;
Je crois me souvenir que c'était en 1991!!! Et oui c'est pas hier, depuis 1967 ,je dis mille neuf cent soixante sept, la norme a évoluée dans le bon sens de la sécurité.

ou créer un compte pour participer

Par MatthieuL

MatthieuL

Chef de chantier

Message(s) : 642

03/01/2012 à 14h19

Carminas a écrit :
Double isolation ou pas, il faut un 30mA
De plus peu probable que le four le soit.

Oui c'est la norme de sécurité qui le dit !
Mais dans le cas d'un élément à double isolation du genre radiateur classe 2, l'inter diff ne sert à rien non ?
Il va détecter quoi si rien n'est relié à la terre ? Sauf si on met les doigts dans la prise biensûr.

J'essaie juste de comprendre pour ma culture personnelle

ou créer un compte pour participer

Par Utilisateur désinscrit

Utilisateur désinscrit

03/01/2012 à 21h42

Salut Matthieu

les point terminaux d'alimentation peuvent suivant l'humeur ou le besoin d'un néophyte être attribuée (puisque il y a du jus comme ils disent) à toutes autres utilisations...et donc pas forcément un appareil de classe II

C'est ce que l'on appelle de la prévention sécuritaire

A+
