Tableau secondaire
Bonjour à tous
J'ai en prévision d'installer un atelier dans mon garage. Il me faut agrandir l'installation électrique via un tableau secondaire
Il alimentera 2/3 prises, 3 points d"éclairage et une aspi centralisée
J'ai commandé le tableau :
Coffret Legrand Drivia 13 modules 1 rang 1 X 20,30 €
Interrupteur différentiel 40A type A 30mA VIS AUTO : 1 X 46,80 €
Peigne de raccordement Legrand Drivia 13 modules Phase ou neutre: 2 X 8,03 €
Disjoncteur Legrand auto vis 32 ampères 1 X 14,10 € (Le 32A me servira pour la future Wallbox de ma Nissan Leaf)
Disjoncteur Legrand 20 ampères connexions auto : 2 X 19,80 €
Disjoncteur Legrand 16 ampères connexions auto : 2 X 19,80 €
DIsjoncteur Legrand 10 ampères connexions auto : 1 X 9,80 €
J'ai prévu large je sais mais en gros c'est bon ? Il ne me manque rien d'essentiel ?
Mon tableau principal est bien rempli déjà. Comment puis je brancher mon câble de 6mm² sur celui ci ?
On m'a parlé de poser un petit tableau près du principal avec juste un disjoncteur 32A dedans et à partir de celui ci, tirer un câble vers mon tableau secondaire
Mais je ne vois pas ou me repiquer pour le courant ?
Voici une photo de mon tableau principal :
Merci de votre aide
J'ai en prévision d'installer un atelier dans mon garage. Il me faut agrandir l'installation électrique via un tableau secondaire
Il alimentera 2/3 prises, 3 points d"éclairage et une aspi centralisée
J'ai commandé le tableau :
Coffret Legrand Drivia 13 modules 1 rang 1 X 20,30 €
Interrupteur différentiel 40A type A 30mA VIS AUTO : 1 X 46,80 €
Peigne de raccordement Legrand Drivia 13 modules Phase ou neutre: 2 X 8,03 €
Disjoncteur Legrand auto vis 32 ampères 1 X 14,10 € (Le 32A me servira pour la future Wallbox de ma Nissan Leaf)
Disjoncteur Legrand 20 ampères connexions auto : 2 X 19,80 €
Disjoncteur Legrand 16 ampères connexions auto : 2 X 19,80 €
DIsjoncteur Legrand 10 ampères connexions auto : 1 X 9,80 €
J'ai prévu large je sais mais en gros c'est bon ? Il ne me manque rien d'essentiel ?
Mon tableau principal est bien rempli déjà. Comment puis je brancher mon câble de 6mm² sur celui ci ?
On m'a parlé de poser un petit tableau près du principal avec juste un disjoncteur 32A dedans et à partir de celui ci, tirer un câble vers mon tableau secondaire
Mais je ne vois pas ou me repiquer pour le courant ?
Voici une photo de mon tableau principal :
Merci de votre aide
Connexion ou créer un compte pour participer
Annonce
Réponses
Bonsoir
Le futur tableau me semble correct
Vu la recharge de véhicule électrique prévue, il serait peut être souhaitable de faire la liaison en 3G10² protégé par un disj 40A
On ne voit pas bien d'où partent les câbles qui alimentent les 3 interrupteurs différentiels
Il faudrait repartir du même endroit pour l'alimentation du tableau divisionnaire
Le futur tableau me semble correct
Vu la recharge de véhicule électrique prévue, il serait peut être souhaitable de faire la liaison en 3G10² protégé par un disj 40A
On ne voit pas bien d'où partent les câbles qui alimentent les 3 interrupteurs différentiels
Il faudrait repartir du même endroit pour l'alimentation du tableau divisionnaire
Carminas
Connexion ou créer un compte pour participer
Merci pour ta réponse.
Je note pour le 10mm2 et le 40A et je vais regarder d'ou partent les câbles
Je pose un petit tableau près du principal avec juste le disjoncteur 40A et à partir de celui ci, je tire un câble vers mon tableau secondaire ?
mais comment me repiquer sur le tableau principal ?
Je note pour le 10mm2 et le 40A et je vais regarder d'ou partent les câbles
Je pose un petit tableau près du principal avec juste le disjoncteur 40A et à partir de celui ci, je tire un câble vers mon tableau secondaire ?
mais comment me repiquer sur le tableau principal ?
Connexion ou créer un compte pour participer
Oui pour le petit tableau à côté
Il faut se repiquer de l'endroit où partent les câbles qui alimentent les ID, d'où ma question.
Il faut se repiquer de l'endroit où partent les câbles qui alimentent les ID, d'où ma question.
Carminas
Connexion ou créer un compte pour participer
Annonce
Je vais essayer de faire une photo plus rapprochée de l'endroit ou arrivent les phase et neutre mais ça m'a l'air bien fouillis la dedans

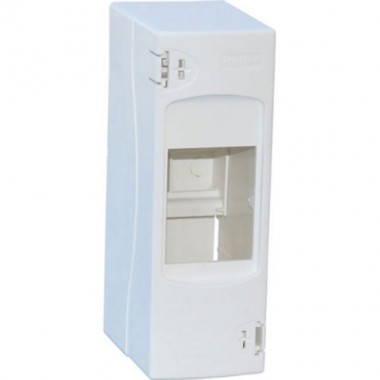

Pour le boitier j'en prends un dans ce genre ?
C'est suffisant ?
Si oui il se fixe comment ? Vis et chevilles tout simplement ?
Pour le boitier j'en prends un dans ce genre ?
C'est suffisant ?
Si oui il se fixe comment ? Vis et chevilles tout simplement ?
Connexion ou créer un compte pour participer
Oui comme ceci par exemple
Fixation vis cheville, à voir en fonction de la nature de votre mur
Fixation vis cheville, à voir en fonction de la nature de votre mur
Carminas
Connexion ou créer un compte pour participer
Je te remercie beaucoup !
Donc si je résume :
Je me branche avant l'interrupteur diff sur le tableau principal en 3G10²
Je tire une petite ligne jusqu'au petite tableau dans lequel j'installe un disjoncteur 40A
De là je retire un 3G10² jusqu'à mon tableau secondaire
Je le branche sur l'interrupteur diff du tableau et ensuite je branche mes arrivées PC, lumière, etc sur les disj dédiés ainsi que mon neutre sur le bornier
J'ai bon ?
Donc si je résume :
Je me branche avant l'interrupteur diff sur le tableau principal en 3G10²
Je tire une petite ligne jusqu'au petite tableau dans lequel j'installe un disjoncteur 40A
De là je retire un 3G10² jusqu'à mon tableau secondaire
Je le branche sur l'interrupteur diff du tableau et ensuite je branche mes arrivées PC, lumière, etc sur les disj dédiés ainsi que mon neutre sur le bornier
J'ai bon ?
Connexion ou créer un compte pour participer
Annonce
Arf
Les arrivées phase et neutre vont directement du compteur vers l'interrupteur diff sans passer par les borniers
puis repiquage sur chaque interrupteur diff pour alimenter celui en dessous...
Les borniers vides :
Faut couper et rebrancher aux borniers ??
Les arrivées phase et neutre vont directement du compteur vers l'interrupteur diff sans passer par les borniers
puis repiquage sur chaque interrupteur diff pour alimenter celui en dessous...
Les borniers vides :
Faut couper et rebrancher aux borniers ??
Connexion ou créer un compte pour participer
Visiblement vos ID sont repiqué l'un sur l'autre
Disjoncteur de branchement --> ID 1
ID 1 --> ID 2
ID 2 --> ID 3
Vous n'avez qu'à vous repiquer sur l'amont de l'ID 3
Ou alors refaire tout le cablage pour passer par les bornier
Je le branche sur l'interrupteur diff du tableau et ensuite je branche mes arrivées PC, lumière, etc sur les disj dédiés ainsi que mon neutre sur le bornier
Je ne comprend pas votre histoire de neutre.
Vous ne vouliez pas parler de la terre plutôt
Disjoncteur de branchement --> ID 1
ID 1 --> ID 2
ID 2 --> ID 3
Vous n'avez qu'à vous repiquer sur l'amont de l'ID 3
Ou alors refaire tout le cablage pour passer par les bornier
Je le branche sur l'interrupteur diff du tableau et ensuite je branche mes arrivées PC, lumière, etc sur les disj dédiés ainsi que mon neutre sur le bornier
Je ne comprend pas votre histoire de neutre.
Vous ne vouliez pas parler de la terre plutôt
Carminas
Connexion ou créer un compte pour participer
Visiblement vos ID sont repiqué l'un sur l'autre
Disjoncteur de branchement --> ID 1
ID 1 --> ID 2
ID 2 --> ID 3
Vous n'avez qu'à vous repiquer sur l'amont de l'ID 3
Ou alors refaire tout le cablage pour passer par les bornier
Je le branche sur l'interrupteur diff du tableau et ensuite je branche mes arrivées PC, lumière, etc sur les disj dédiés ainsi que mon neutre sur le bornier
Je ne comprend pas votre histoire de neutre.
Vous ne vouliez pas parler de la terre plutôt
Béta que je suis ! evidemment je parle de la terre
Oui les ID sont repiqués les uns sur les autres
Je peux me repiquer sur l'ID3 sans soucis ??
Je pensais qu'on ne pouvait partir que d'un bornier pour une nouvelle ligne ?
Connexion ou créer un compte pour participer
Annonce
Un bornier est toujours préférable.
Mais comme c'est déjà fait par repiquage au dessus, autant continuer
Mais comme c'est déjà fait par repiquage au dessus, autant continuer
Carminas
Connexion ou créer un compte pour participer
Ok je vous remercie énormément pour vos conseils
:bien:
Je ne manquerai pas de tenir le forum informé de la suite des opérations dès que je reçois les éléments
Merci encore Carminas
:bien:
Je ne manquerai pas de tenir le forum informé de la suite des opérations dès que je reçois les éléments
Merci encore Carminas
Connexion ou créer un compte pour participer
A nouveau moi
J'ai reçu tout le matos et je vais enfin avoir un peu de temps pour monter tout ça
Je récapitule une dernière fois mais tellement peur de faire une boulette
Je me repique sur l'ID3 du tableau principal pour aller en 10 mm² vers un disjoncteur 40A installé dans un petit boitier à 30 cm du tableau principal
De ce disjoncteur, toujours en 10mm², je pars vers mon tableau secondaire à 8 m de là en me branchant directement sur l'interrupteur différentiel 40A de ce dernier
J'ai bon ?
Une question m'est revenue : j'installe un disjoncteur 40A en sortie du tableau principal. D'aucuns m'ont parlé de plutôt mettre un interrupteur sectionneur... mais ça revient au même non ??
J'ai reçu tout le matos et je vais enfin avoir un peu de temps pour monter tout ça
Je récapitule une dernière fois mais tellement peur de faire une boulette
Je me repique sur l'ID3 du tableau principal pour aller en 10 mm² vers un disjoncteur 40A installé dans un petit boitier à 30 cm du tableau principal
De ce disjoncteur, toujours en 10mm², je pars vers mon tableau secondaire à 8 m de là en me branchant directement sur l'interrupteur différentiel 40A de ce dernier
J'ai bon ?
Une question m'est revenue : j'installe un disjoncteur 40A en sortie du tableau principal. D'aucuns m'ont parlé de plutôt mettre un interrupteur sectionneur...
mais ça revient au même non ??
Connexion ou créer un compte pour participer
Annonce
Bonsoir
Oui c'est cela
Non un interrupteur sectionneur est un simple dispositif de coupure manuelle.
Il n'assure aucune protection.
Il faut un disjoncteur 40A pour protéger le câble 10² contre les surintensités
Oui c'est cela
Non un interrupteur sectionneur est un simple dispositif de coupure manuelle.
Il n'assure aucune protection.
Il faut un disjoncteur 40A pour protéger le câble 10² contre les surintensités
Carminas
Connexion ou créer un compte pour participer
Merci encore à toi Carminas
Je posterai des photos du chantier au fur et à mesure de son avancement
Je posterai des photos du chantier au fur et à mesure de son avancement
