contacteur comme un va et vient
Bonjour a tous,
je sais qu'un contacteur ( a fermeture par ex.) est comme un interrupteur SIMPLE,
et au repos cela reste ouvert, quand il y a du "jus" l'interrupteur se ferme. (l'image a gauche de mon dessin joint)
je cherche a acquerir un contacteur qui agit comme un interrupteur VA-et-VIENT
(l'image a droite de mon dessin joint)
c'est a dire qu'au repos, c'est "ferme" entre le fil-gauche et le fil-bas ;
puis au "travail", c'est "ferme" entre le fil-droite et le fil-bas ;
merci de me donner la reference. (LeGr, en modulaire, de preference)
un grand merci
je sais qu'un contacteur ( a fermeture par ex.) est comme un interrupteur SIMPLE,
et au repos cela reste ouvert, quand il y a du "jus" l'interrupteur se ferme. (l'image a gauche de mon dessin joint)
je cherche a acquerir un contacteur qui agit comme un interrupteur VA-et-VIENT
(l'image a droite de mon dessin joint)
c'est a dire qu'au repos, c'est "ferme" entre le fil-gauche et le fil-bas ;
puis au "travail", c'est "ferme" entre le fil-droite et le fil-bas ;
merci de me donner la reference. (LeGr, en modulaire, de preference)
un grand merci
Connexion ou créer un compte pour participer
Annonce
Réponses
re-bonjour,
en fait, l'usage d'un interrupteur VA-et-VIENT me convient
sauf qu'il me faut une action manuelle pour basculer les etats.
tandis qu'avec un contacteur-va-et-vient
qui est sous controle d'un programmateur-horaire en amont,
dans ce cas, je peux automatiser le basculement avec les horaires fixes a l'avance.
MERCI
en fait, l'usage d'un interrupteur VA-et-VIENT me convient
sauf qu'il me faut une action manuelle pour basculer les etats.
tandis qu'avec un contacteur-va-et-vient
qui est sous controle d'un programmateur-horaire en amont,
dans ce cas, je peux automatiser le basculement avec les horaires fixes a l'avance.
MERCI
Connexion ou créer un compte pour participer
Connexion ou créer un compte pour participer
Bonjour
Il suffit de prendre un contacteur avec un contact normalement fermé et un contact normalement ouvert, et de relier ensemble les 2 entrées du contacteurs.
Exemple Réf 412 521 Legrand
@+
Il suffit de prendre un contacteur avec un contact normalement fermé et un contact normalement ouvert, et de relier ensemble les 2 entrées du contacteurs.
Exemple Réf 412 521 Legrand
@+
Carminas
Connexion ou créer un compte pour participer
Annonce
bonjour,
MERCI
pourriez-vous me donner un schema concernant ce contacteur bipolaire, pour qu'il n'y ait pas d'erreur,
car je suis plutot "....."
edit== c'est a relier les bornes (2) et (4) du contacteur. ou plutot (1) et (3) ??
encore merci et bonne journee
MERCI
pourriez-vous me donner un schema concernant ce contacteur bipolaire, pour qu'il n'y ait pas d'erreur,
car je suis plutot "....."
edit== c'est a relier les bornes (2) et (4) du contacteur. ou plutot (1) et (3) ??
encore merci et bonne journee
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
12/10/2012 à 10h19
Bonjour.
Ne serait-ce pas plus simple de choisir un programmateur horaire avec en sortie un contact inverseur plutôt qu'un contact simple ?
Salut !
Ne serait-ce pas plus simple de choisir un programmateur horaire avec en sortie un contact inverseur plutôt qu'un contact simple ?
Salut !
Connexion ou créer un compte pour participer
bonjour,
en fait,il fallait que je vous dis tout

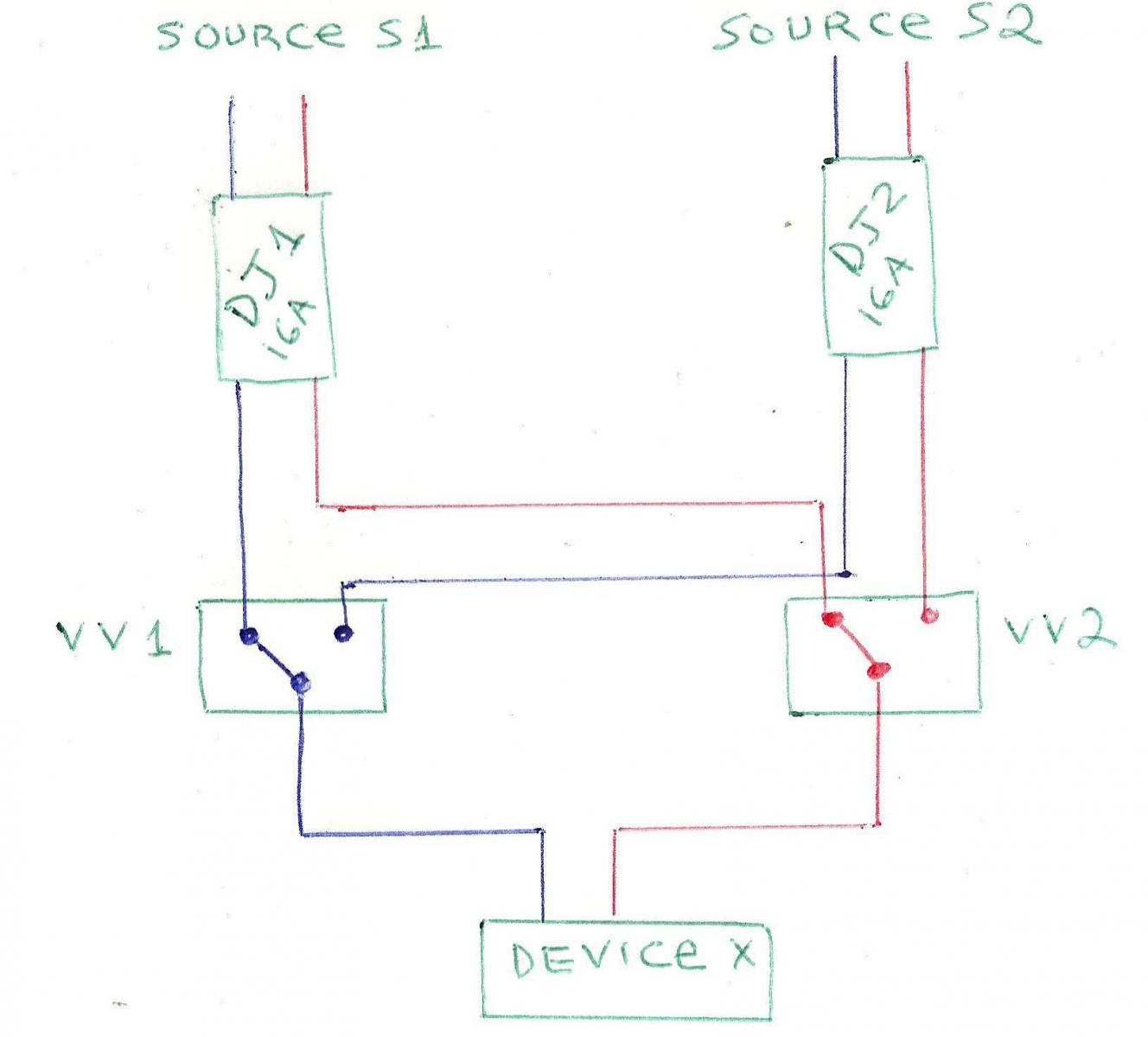

voir l'image jointe :
-j'ouvre les 2 disj. DJ1 et DJ2.
-je bascule les 2 va-et-vient VV1 et VV2 vers la gauche [ la droite ]
-je ferme les 2 disj. DJ1 et DJ2
-mon Device-X recoit du 230V depuis la source S1 [ S2 ]
maintenant, mon besoin est que :
-ce basculement vers la gauche, par ex. se fait automatiquement entre 18h00 et 23h00 ( la source S1 qui alimente le device-X)
-et que le reste du temps les 2 vv1 et vv2 reste a droite ( la source S2 qui alimente le device-X)
edit == c'est l'histoire de co-location- donc c'est un peu complique de gerer tous les sous-compteurs,qui paie la consommation ... bref ...
MERCI
en fait,il fallait que je vous dis tout
voir l'image jointe :
-j'ouvre les 2 disj. DJ1 et DJ2.
-je bascule les 2 va-et-vient VV1 et VV2 vers la gauche [ la droite ]
-je ferme les 2 disj. DJ1 et DJ2
-mon Device-X recoit du 230V depuis la source S1 [ S2 ]
maintenant, mon besoin est que :
-ce basculement vers la gauche, par ex. se fait automatiquement entre 18h00 et 23h00 ( la source S1 qui alimente le device-X)
-et que le reste du temps les 2 vv1 et vv2 reste a droite ( la source S2 qui alimente le device-X)
edit == c'est l'histoire de co-location- donc c'est un peu complique de gerer tous les sous-compteurs,qui paie la consommation ... bref ...
MERCI
Images jointes :
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
12/10/2012 à 10h56
Bonjour.
Il s s'agit donc d'un inverseur de source.
Il est important qu'il y ait un petit temps de coupure entre l'ouverture d'un côté et le fermeture de l'autre, sinon pendant une fraction de seconde -le temps de l'arc de coupure- on a les deux en parallèles, ce qui peut être d'effet neutre ou au contraire grave selon les sources et leur synchronisme.
Dans ton cas, en supposant qu'il s'agit d'une alimentation monophasée depuis EDF, l'effet serait neutre.
Salut !
Il s s'agit donc d'un inverseur de source.
Il est important qu'il y ait un petit temps de coupure entre l'ouverture d'un côté et le fermeture de l'autre, sinon pendant une fraction de seconde -le temps de l'arc de coupure- on a les deux en parallèles, ce qui peut être d'effet neutre ou au contraire grave selon les sources et leur synchronisme.
Dans ton cas, en supposant qu'il s'agit d'une alimentation monophasée depuis EDF, l'effet serait neutre.
Salut !
Connexion ou créer un compte pour participer
bonjour,
MERCI
oui, concernant les 2 sources S1 S2 : c'est bien monophase-230V-EDF.
donc, je remplacerai les 2 V-et-V par les 2 contacteurs-BiPolaire-412521 (comme disait M. Carminas)
juste ?
j'aimerais bien dans ce cas,si possible recevoir un schema concernant le contacteur 412521 (les bornes 1-3-2-4-a1-a2) SVP.
MERCI
MERCI
oui, concernant les 2 sources S1 S2 : c'est bien monophase-230V-EDF.
donc, je remplacerai les 2 V-et-V par les 2 contacteurs-BiPolaire-412521 (comme disait M. Carminas)
juste ?
j'aimerais bien dans ce cas,si possible recevoir un schema concernant le contacteur 412521 (les bornes 1-3-2-4-a1-a2) SVP.
MERCI
Connexion ou créer un compte pour participer
bonjour,
en tout cas, les 2 sources sont sur les 2 interr-Diff differents.
donc "au pire", on aura une coupure franche,car melange phase - neutre entre 2 Interr-Diff differents.
j'y ai pense a cela en mettant en place ce schema.
et puis il y a aussi les 2 disj DJ1 DJ2 qui sont bien ouverts pendant le basculement manuel.
donc, ca marche mais manuellement pour le moment.
avec l'aide du forum,j'aimerais trouver un automatisme pour gerer tout cela.
MERCI
en tout cas, les 2 sources sont sur les 2 interr-Diff differents.
donc "au pire", on aura une coupure franche,car melange phase - neutre entre 2 Interr-Diff differents.
j'y ai pense a cela en mettant en place ce schema.
et puis il y a aussi les 2 disj DJ1 DJ2 qui sont bien ouverts pendant le basculement manuel.
donc, ca marche mais manuellement pour le moment.
avec l'aide du forum,j'aimerais trouver un automatisme pour gerer tout cela.
MERCI
Connexion ou créer un compte pour participer
Annonce
Par Utilisateur désinscrit
Utilisateur désinscrit
12/10/2012 à 12h07
Suite...
Non, il te faut un seul contacteur mais avec un double inverseur : à partir du lien de notre ami Carminas, clique sur "Page commerciale" : c'est la référence 4 125 33 qui convient. Si tu choisis une autre marque, le principe sera rigoureusement le même.
Je pense que tu n'auras pas de problème pour faire le lien avec ton schéma ?
Salut !
Edit : pour le risque de mélange, il faut absolument que le premier inverseur enclanche/coupe les deux phases, et le second les deux neutres : ne pas mélanger phases et neutres !
Non, il te faut un seul contacteur mais avec un double inverseur : à partir du lien de notre ami Carminas, clique sur "Page commerciale" : c'est la référence 4 125 33 qui convient. Si tu choisis une autre marque, le principe sera rigoureusement le même.
Je pense que tu n'auras pas de problème pour faire le lien avec ton schéma ?
Salut !
Edit : pour le risque de mélange, il faut absolument que le premier inverseur enclanche/coupe les deux phases, et le second les deux neutres : ne pas mélanger phases et neutres !
Connexion ou créer un compte pour participer
bonjour,
j'ai pris note LeGr 412533.
juste que ce serait "top" si je pourrais avoir la numerotation des bornes qui colle avec le schema dans la page commercial.
en tout cas, un grand MERCI a tout le monde, que des conseils avises, en pensant a la securite.
car c'est vrai que le rappel n'est jamais de trop dans ce domaine. TOP!!!
MERCI
j'ai pris note LeGr 412533.
juste que ce serait "top" si je pourrais avoir la numerotation des bornes qui colle avec le schema dans la page commercial.
en tout cas, un grand MERCI a tout le monde, que des conseils avises, en pensant a la securite.
car c'est vrai que le rappel n'est jamais de trop dans ce domaine. TOP!!!
MERCI
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
12/10/2012 à 13h01
Suite...
Je pensais que tu te débrouillerais plus facilement. Voici en pièce jointe...
Pour le circuit de commande, tu n'as pas de problème ?
Salut !
Je pensais que tu te débrouillerais plus facilement. Voici en pièce jointe...
Pour le circuit de commande, tu n'as pas de problème ?
Salut !
Images jointes :
Connexion ou créer un compte pour participer
Annonce
bonjour,
il reste a1 et a2 :
ce sera comme pour le contacteur HC-HP ?
le tout sera protege en amont par un disj-2A classque , juste ?
ce commentaire suivant est plutot pour LeGr-le fabricant :
dans le schema qui donne les 4 contacteurs (2O 2F) dans la page commercial ,
ce serait bien util s'il y colle la numerotation des bornes (comme vous venez de me donner dans l'image jointe)
en tout cas,
encore MERCI
il reste a1 et a2 :
ce sera comme pour le contacteur HC-HP ?
le tout sera protege en amont par un disj-2A classque , juste ?
ce commentaire suivant est plutot pour LeGr-le fabricant :
dans le schema qui donne les 4 contacteurs (2O 2F) dans la page commercial ,
ce serait bien util s'il y colle la numerotation des bornes (comme vous venez de me donner dans l'image jointe)
en tout cas,
encore MERCI
Connexion ou créer un compte pour participer
bonjour,
question importante :
a la place du 412533 (2O + 2F) -
ce ne serait plutot le 412535 (4 NO ) ?
en tout cas, j'ai bien compris le principe que vous m'avez montre!!
MERCI
question importante :
a la place du 412533 (2O + 2F) -
ce ne serait plutot le 412535 (4 NO ) ?
en tout cas, j'ai bien compris le principe que vous m'avez montre!!
MERCI
Connexion ou créer un compte pour participer
Par Utilisateur désinscrit
Utilisateur désinscrit
12/10/2012 à 13h33
