Bonjour (et bonne année!),
Je rencontre le souci suivant:
Je dispose de 3 variateurs chez moi pilotant tous les 3 les mêmes lampes (donc je présume va et vient): interrupteurs de gauche sur la photo:
Pour info. j'avais acheté des va et vient classiques (interrupteur de droite) mais je n'ai jamais réussi à les faire fonctionner.
Je souhaite supprimer les variateurs et repasser en standard (interrupteurs classiques).
Voici les branchements constatés sur ces 3 interrupteurs:
- Variateur de l'étage: juste 1 phase (arrivant sur la gauche du variateur ci-dessus), et 1 neutre (arrivant sur la droite).
- Variateur petit salon: 2 phases (arrivant sur la droite du variateur ci-dessus), 2 bleus (neutres?) (arrivant sur la gauche).
- Variateur grand salon: 2 phases (arrivant sur la droite du variateur ci-dessus), 2 bleus (neutres?) (arrivant sur la gauche).
Comprenez vous ce montage? Ou comment rebrancher le tout sur des va et vient standards?
Merci.
Je rencontre le souci suivant:
Je dispose de 3 variateurs chez moi pilotant tous les 3 les mêmes lampes (donc je présume va et vient): interrupteurs de gauche sur la photo:
Pour info. j'avais acheté des va et vient classiques (interrupteur de droite) mais je n'ai jamais réussi à les faire fonctionner.
Je souhaite supprimer les variateurs et repasser en standard (interrupteurs classiques).
Voici les branchements constatés sur ces 3 interrupteurs:
- Variateur de l'étage: juste 1 phase (arrivant sur la gauche du variateur ci-dessus), et 1 neutre (arrivant sur la droite).
- Variateur petit salon: 2 phases (arrivant sur la droite du variateur ci-dessus), 2 bleus (neutres?) (arrivant sur la gauche).
- Variateur grand salon: 2 phases (arrivant sur la droite du variateur ci-dessus), 2 bleus (neutres?) (arrivant sur la gauche).
Comprenez vous ce montage? Ou comment rebrancher le tout sur des va et vient standards?
Merci.
Connexion ou créer un compte pour participer
Annonce
Réponses
Dernière question svp pour être sûr de ne pas se tromper: ce modèle (en théorie) serait ok? Ca c'est du Merlin Gerin donc à priori pas de souci pour le tableau.
https://www.france-electric.com/PBSCProduct.asp?ItmID=3076517&AccID=20851&gclid=Cj0KCQiA-ebSBRC8ARIsAGuxJIrxcpUGcIzc2zL7pX7_0hwi14UxePRl4E9pjZDyaQsG7oMhZUYYDBUaAsHhEALw_wcB&utm_source=Googleshopping&st_izi=41&ct_izi=NzIxNA%3D%3D&utm_medium=cpc&utm_campaign=composants_modulaires_divers--Iziflux&utm_term=telerupteur_modulaire_electromecanique_1f_16a_bobine_230vca-+-686083--Iziflux&c_izi=ZnJhbmNlZWxlY3RyaWM%3D&s_izi=Z29vZ2xlc2hvcHBpbmc%3D
Merci.
https://www.france-electric.com/PBSCProduct.asp?ItmID=3076517&AccID=20851&gclid=Cj0KCQiA-ebSBRC8ARIsAGuxJIrxcpUGcIzc2zL7pX7_0hwi14UxePRl4E9pjZDyaQsG7oMhZUYYDBUaAsHhEALw_wcB&utm_source=Googleshopping&st_izi=41&ct_izi=NzIxNA%3D%3D&utm_medium=cpc&utm_campaign=composants_modulaires_divers--Iziflux&utm_term=telerupteur_modulaire_electromecanique_1f_16a_bobine_230vca-+-686083--Iziflux&c_izi=ZnJhbmNlZWxlY3RyaWM%3D&s_izi=Z29vZ2xlc2hvcHBpbmc%3D
Merci.
Connexion ou créer un compte pour participer
Bonjour
Oui ce serait OK.
Mais c'est du Général Electric, pas du Merlin Gerin
Oui ce serait OK.
Mais c'est du Général Electric, pas du Merlin Gerin
Carminas
Connexion ou créer un compte pour participer
Oups j'ai mis le mauvais lien, ca serait celui-ci:
http://www.priceminister.com/offer/buy/2483037852/merlin-gerin-telerupteur-tl-multi-9-bobine-230-240v-50-60hz-16a.html?bbaid=3235638027&sort=0&xtatc=PUB-%5Bggp%5D-%5Bbricolage%5D-%5Belectricite%5D-%5B2483037852%5D-%5Boccasion%5D-%5BTop_Occasion%5D&ptnrid=pt%7C79137267083%7Cc%7C53512532603%7C2483037852&t=180114&ptnrid=sxJVi8EdG_dc|pcrid|53512532603|pkw||pmt|&gclid=Cj0KCQiA-ebSBRC8ARIsAGuxJIp43Jq63tjkaSRXAghhBHjd_Jo_9SHwDZFSRO35jThfgH9Hsol1REUaAjKhEALw_wcB
http://www.priceminister.com/offer/buy/2483037852/merlin-gerin-telerupteur-tl-multi-9-bobine-230-240v-50-60hz-16a.html?bbaid=3235638027&sort=0&xtatc=PUB-%5Bggp%5D-%5Bbricolage%5D-%5Belectricite%5D-%5B2483037852%5D-%5Boccasion%5D-%5BTop_Occasion%5D&ptnrid=pt%7C79137267083%7Cc%7C53512532603%7C2483037852&t=180114&ptnrid=sxJVi8EdG_dc|pcrid|53512532603|pkw||pmt|&gclid=Cj0KCQiA-ebSBRC8ARIsAGuxJIp43Jq63tjkaSRXAghhBHjd_Jo_9SHwDZFSRO35jThfgH9Hsol1REUaAjKhEALw_wcB
Connexion ou créer un compte pour participer
Annonce
Celui-ci est un bipolaire, alors qu'un unipolaire suffit.
Ceci dit, vous pouvez très bien mettre un bipolaire et n'utiliser qu'un seul des pôles.
Ceci dit, vous pouvez très bien mettre un bipolaire et n'utiliser qu'un seul des pôles.
Carminas
Connexion ou créer un compte pour participer
Connexion ou créer un compte pour participer
Sinon entre celui-ci:
https://www.123elec.com/schneider-telerupteur-d-clic-xp-16a.html?gclid=Cj0KCQiAnOzSBRDGARIsAL-mUB1i3UqCOdWKQzpxvxTpS-XMnhi6uxv08HerSJifWfRkvfiZcYg80nYaAhsLEALw_wcB
et
https://www.domomat.com/16185-telerupteur-silencieux-itl-1p-16a-230v-schneider-a9c15032.html?gclid=Cj0KCQiAnOzSBRDGARIsAL-mUB1VBbrCzdX2kWdrZWMEvfdymeWqPTK1XFrHdfihbMcKSRnV6I_o910aAlhvEALw_wcB
?
Merci.
https://www.123elec.com/schneider-telerupteur-d-clic-xp-16a.html?gclid=Cj0KCQiAnOzSBRDGARIsAL-mUB1i3UqCOdWKQzpxvxTpS-XMnhi6uxv08HerSJifWfRkvfiZcYg80nYaAhsLEALw_wcB
et
https://www.domomat.com/16185-telerupteur-silencieux-itl-1p-16a-230v-schneider-a9c15032.html?gclid=Cj0KCQiAnOzSBRDGARIsAL-mUB1VBbrCzdX2kWdrZWMEvfdymeWqPTK1XFrHdfihbMcKSRnV6I_o910aAlhvEALw_wcB
?
Merci.
Connexion ou créer un compte pour participer
Annonce
Dernière ligne droite svp, je vais avoir besoin de votre aide pour ne pas flamber toute la maison:
Voici le telerupteur acheté (je n'ai que 3 bornes dessus):
Le petit schéma dessus:
Déjà est-ce le bon modèle?
Si oui, comment faire mon branchement svp?

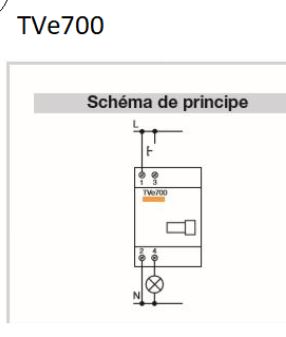

Pour rappel, le televariateur actuel:
Merci bcp.
Voici le telerupteur acheté (je n'ai que 3 bornes dessus):
Le petit schéma dessus:
Déjà est-ce le bon modèle?
Si oui, comment faire mon branchement svp?
Pour rappel, le televariateur actuel:
Merci bcp.
Connexion ou créer un compte pour participer
Bonjour,
Je ne connaît pas bien Schneider mais ...
Votre choix en voulant du Schneider et en achetant ce modèle de télérupteur n'est pas la bonne solution en ce qui concerne le modèle choisit , celui-ci est à associer à un disjoncteur et le câblage fonctionne avec les poussoirs au Neutre ce qui n'est pas le cas de votre variateur TVe700
voir documents ci -joint
@+
Je ne connaît pas bien Schneider mais ...
Votre choix en voulant du Schneider et en achetant ce modèle de télérupteur n'est pas la bonne solution en ce qui concerne le modèle choisit , celui-ci est à associer à un disjoncteur et le câblage fonctionne avec les poussoirs au Neutre ce qui n'est pas le cas de votre variateur TVe700
voir documents ci -joint
@+
Images jointes :
Connexion ou créer un compte pour participer
hello
pour les télérupteurs schneider que j'ai pu poser
le peigne d'alim du contact situé en dessous était enlevable pour passer en filaire direct
la "molette" rouge permet de s'affranchir d'alimenter A2 si on la bascule en mode 3 fils (dans ce cas un volet se place devant la vis de serrage
@+
pour les télérupteurs schneider que j'ai pu poser
le peigne d'alim du contact situé en dessous était enlevable pour passer en filaire direct
la "molette" rouge permet de s'affranchir d'alimenter A2 si on la bascule en mode 3 fils (dans ce cas un volet se place devant la vis de serrage
@+
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
Connexion ou créer un compte pour participer
Annonce
Salut efred merci pour ce complément d'info, personnellement je n'ai pas eu l'occasion d'en avoir un entre les mains
@+
@+
Connexion ou créer un compte pour participer
Salut efred merci pour ce complément d'info, personnellement je n'ai pas eu l'occasion d'en avoir un entre les mains
@+
Salut Bob35,
j'ai posé du Schneider (merlin-gerin à l'époque ou presque plus) d'octobre 2001 à juillet 2006, c'était ainsi à l'époque en tout cas.
Depuis, je suis en tout Hager.....
@+
Ce qui se conçoit bien s'énonce clairement, alors, n'hésitez pas sur les détails...
