plan de chauffage central

Bonjour
Impossible de faire un plan du chauffage sans plan de la maison.
Où vont passer les tuyauteries? en combles, en plafond du rez de chaussée, en sous-sol?

Salut et merci pour ta réponse.
La chaudière va se situer sous les chambres dans la cave,et mon séjour ma cuisine et la salle de bain sont attenant à la cave.Pour te faire une idée disposé en L autour de la cave.

Salut.pour te faire une idée 2chambres sont au dessus de la cave,2 au dessus du séjour,et une au dessus de la cuisine.
La chaudière sera elle contre le mur attenant avec la sdb.
Voilà j'espère que celà suffira.MERCI
Cordialement

SALUT
d'aprés ton dessin , la cave est elle en profondeur ,peut on accéder par dessous au piéces se trouvant autour ? ça simplifirais les choses !
sinon , toutes les tuyauteries seront apparentes !
sur mon premier message celui qui est perdu , je te proposais un aller retour pour chaque radiateur , mais la ça change le probléme , il va falloir partir avec un seul collecteur pour l'alimentation départ chaudiére , et un autre pour le retour chaudiére ! et raccorder sur ces tuyaux chaque radiateurs !
les 2 circuits seront assez long et il faut adapter le diamétre du ttuyau !
ce qui peut se faire , c'est couper le circuit par une clarinette disposée dans un endroit peu visible a l'étage et repartir de la ! ça facilite la pose des tubes !
ça peut se faire en cuivre sous gaine pvc, ou non , ou en tuyau souple pvc , mais en général ça se pose sous le dallage !
en apparent tous les angles se font avec des raccords a 90 ° et c'est moins élégant ! je préfére le cuivre , ça peut se peindre et ça se soude facilement ! les tubes courent au dessus de la plhinte et on fait deux piquages pour raccorder chaque radiateur , ( plus facile a dire qu'a faire )
A+

Bonjour.
Lauzieres, tu parles de tube souple PVC : n'est-ce pas du tube PRC (polyéthylène réticulé), assez pratique à mettre en œuvre sauf que les courbes, qui évitent le montage de coudes, ne sont pas très esthétiques (ce qui n'est pas génant en charge de sol ou par le sous-sol). Les raccords sertis pour les pros (outillage coûteux) peuvent être à serrage ou automatiques pour les bricoleurs. Les terminaisons après les raccords peuvent être faciles en cuivre. Ce tube peut être fourni sous gaine annelée. On peut le passer facilement dans les cloisons placo.
Au moment de réaliser une installation neuve, je recommande une paire de distributeurs munis pour chaque circuit d'une vanne d'arrêt 1/4 de tour, et d'un robinet de réglage pour l'équilibrage de l'installation. Prévoir une paire départ/retour avec un bouchon, pour la maintenance (vidange, désembouage, injection de traitement).

Phil07, ne possèdes-tu pas un plan de la maison (avec les portes et les fenêtres) ? Faire une étude sur la base de ton seul croquis c'est un peu léger.
S'il te plait, aide-nous à t'aider ...
A bientôt.

salut les gars et encore merci.
La cave se trouve sous les chambres 2 et 3 en rez-de chaussée,au même niveau que le séjour la cuisine et la salle de bain du bas.
Toutes les petites ouvertures sont les fenêtres.
Cordialement

Bonjour
Ci-joint une possibilité de schéma:
Les tubes sont apparents en plafond du rez.
La solution PER parait difficile à envisager sauf à tout passer dans une grosse goulotte.
Pour économiser sur le prix du cuivre: possibilité d'utiliser du PVC HTA haute température...
A+

SALUT TARN
petite erreur , c'est bien du PRC que je parlais !
j'ai vu ton croquis , mais pourquoi mettre un si gros diamétre au départ , puis changer 2 ou trois fois de diamétre !!
le cuivre a un coéficient de glissement trés important et peu de perte de charge , ce qui permet de réduire les diamétres !les distances me paraissent pas trés importante ce qui diminue les pertes de charge !
j'ai fais mon installation de chauffage central et j'ai 11 radiateurs dispersés un peu partout dont un a l'étage , je suis parti de la chaudiére en 20/22 en distribuant au passage quelques radiateurs , en 12/14 jusqu'a une clarinette distribuant les autres en 12/14 également , et je met la pompe de circulation sur la premiére vitesse il y en trois , et j'ai la méme température sur tous les radiateurs , mais il faut les équilibrer !!il y a dix ans que ça fonctionne sans probléme !!
ça coute un peu moins cher en cuivre , je ne l'est pas fais pour cela car ce n'étais pas nécessaire de grossir les tubes !
j'ai fais 3 installations , j'ai eu 2 maisons plus celle de mon fils
une partie pourra se faire en sous sol , il faut percer le plancher et ne pas oublier de poser des manchons pvc au passage des tube , alimentant les radiateurs , le cuivre n'aime pas le béton
pour l'étage on verra les tubes ,mais on ne pêut pas faire autrement ! par contre il faudra penser a calorifuger les tubes en sous sol avec des manchons mousse qui son fendu et qui se ferment en se collant .
je n'utiliserai pas le PER , dans une dalle ça va mais en apparent peut esthétique .; pour les raccords sur le cuivre , j'ai utilisé la soudure a létain , facile a faire , ça ne demande qu'un petit chalumeau , et un petit tour de main ,
Pour le moment on en reste la ...
A+.....

Bonjour
J'ai fais le calcul en supposant un écart de 15° entre départ et retour et une perte de charge linaire de 15 mm CE par mètre.
Cà donne ces diamètres.
D'accord, le départ pourrait être réduit en 20/22.
A+

Salut tarne.Je te remerci pour ta réponse ,mais il y a un petit problême, je n'arrive pas à visualiser ton croquis.

Bonjour
Le schéma est en Acrobat PDF
Ci-joint une copie en Word
A+

Salut et encore merci pour le plan d'implantation de la tuyauterie.Finalement j'ai pu la visualiser,(problême d'ordi).

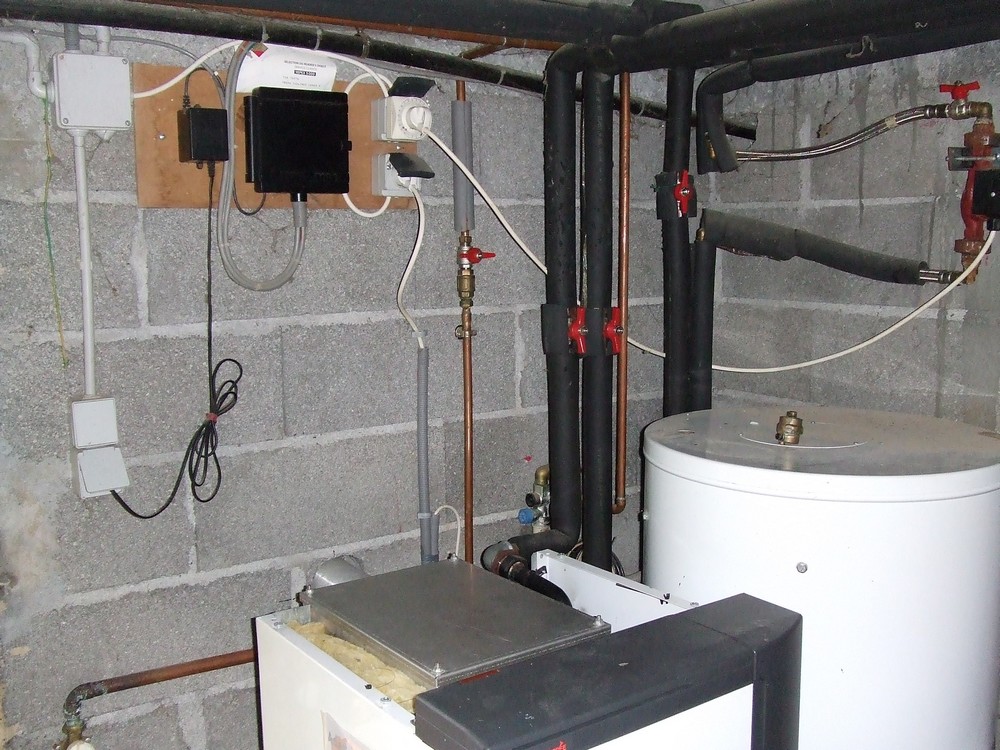

Maintenant si ce n'est aps trop demandé,est ce que je pourrai avoir des photos du départ chaudière s'il vous plais.
Merci d'avance.
Cordialement

Bjr
Schéma variante avec passage en combles.
Avantage: pas de tubes en plafond séjour
Schémas en PDF

SALUT
j'ai visualisé ton schéma , Bon plan ,, est ce que phil est d'accord avec la position des radiateurs , il faut voir avec les meubles , moi j'avais mesurés tous mes meubles assez gros et leur emplacements avant de placer mes radiateurs !! trés souvent on utilise le dessous des fenétres , pas l'idéal mais pas de meuble ! au choix !
je vois que tu a décomposé les éléments de la chaudiére pour une meilleure compréhension , mais les chaudiéres actuelle intégre une partie de ces éléments , mais avec la notice de la chaudiére il s'en sortira trés bien !!
A suivre ,
