Aide pose disjoncteur différentiel - page 2

Bonsoir

1/ A savoir qu'on peut mélanger des disjoncteurs à vis et auto sur une même rangée. C'est juste moins pratique

2/ C'est vrai que les trous de votre bornier sont petits.

Tentez d'écraser, mais vus que c'est rond, je ne sais pas si cela va suffire

3/ Appairer cela signifie "regrouper" ensemble. Pas "relier" ensemble.

L'idée est bien de mettre sous un disjoncteur le(s) fil(s) de phase et le(s) fil(s) de neutre que vous aurez regrouper ensemble

4/ Les peignes sur le dessus suffisent à relier les disjoncteurs ensemble

5/ Moi je le voyait gris.

C'est effectivement le fil pilote

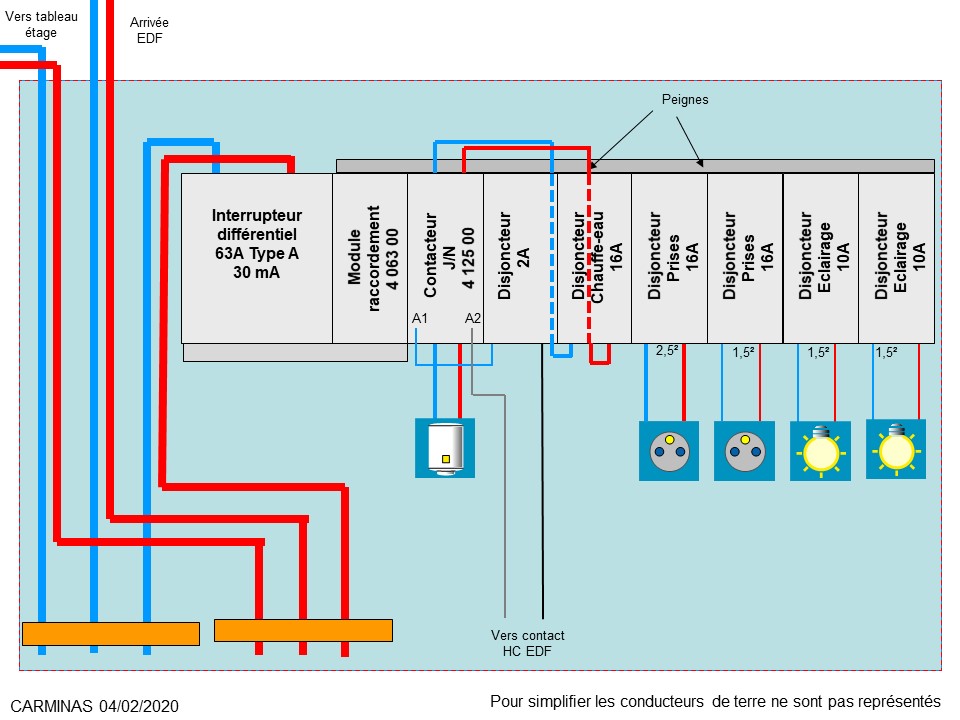

Je l'ai représenté dans mon schéma 2

6/ Ne pas se fier à la diode, il y a un système qui la maintient allumée même en absence de courant

Mais j'ai l'impression que l'entrée du contacteur est reliée à la sortie du C16 Legrand (à confirmer)

7/ Débrancher un des fils en A1A2 du contacteur et mettez en marche forcée.

re,

merci pour le suivi de mon sujet et votre réactivité

1/ ok je vais tout de même tenter d'acheter un C16 qui me permettent le raccordement par peigne car ce n'est pas mon expérience en électricité qui me sauvera

2/ ok sinon je prends du 10² souple en magasin de bricolage pour tenter de le faire rentrer ou faut installer un autre bornier... ?

3/ Ok parfait, et je les tire d'où ces fils du dessous ? pour brancher par en dessous je peux reproduire à l'identique les branchements de présents qu'il y a actuellement sur le dessous de chaque disjoncteur et tous les bleus qui sont en bas à gauche de mon disjoncteur je ne sais même pas d'où ils sortent

4/ ok parfait donc faut il appairer aussi par en dessous ?

je crois que je ne comprends pas l'intérêt d'appairer par en dessous

5/ dans mon cas ce fil pilote à quoi sert il ?

6/ Ok, oui bien vu

7/ Alors d'après le schéma présent sur le contacteur J/N A1 ou A2 sont un fil soit au dessus soit un fil au dessous à débrancher donc ? et je prends quoi ? une phase, un neutre ou le fil pilote ?

merci encore

2/ C'est déjà du 10² souple. Cela ne sert à rien de changer.

Sinon un bornier avec des bornes plus grosses ?

Genre 004815 Legrand, mais pas certain qu'il se fixe sur votre tableau

3/ J'ai représenté cela sur mon schéma 2

4/ Voir l'exemple joint avec les circuits de gauche appairés et les circuits de droite non appairé

5/ Il sert à piloter le chauffe-eau en heures creuses

7/ Voir mon schéma 2

2/ Ok merci pour la référence

3/ oui donc dans la mesure où j'enlève le contacteur J/N je n'ai aucun fil à brancher par dessous d'après le schéma 2

4/ ok ... mon tableau est tellement mal fait que c'est pas évident, j'ai des wago regroupant mes phases mes neutres etc peut être que c'est eux que je dois débrancher pour les rebrancher sous chaque disjoncteur

vous vous arrachez peut être les cheveux je suis gêné

5/ donc si il sert à piloter le chauffe eau en heures creuses, pourquoi ne faut il pas débrancher plutôt ce fil là plutôt que d'enlever ce fameux fil A1 ou A2

7/ oui vous le A2 vous l'avez représenter en gris, en fait c'est le fil vert que j'ai de face sur le contacteur J/N. Le fil A1 n'existe pas dans mon cas d'après votre schéma car il serait le neutre relié au disjoncteur 2A or je n'en ai pas.

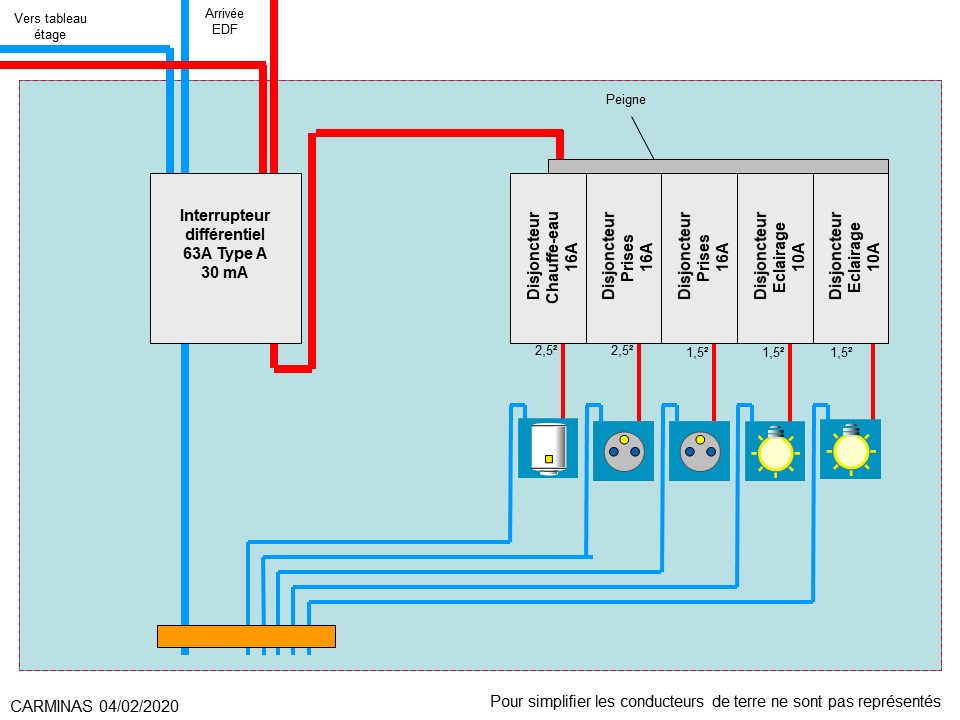

(j'ai remis les schéma 1 puis 2 en pièce jointe pour éviter d'aller les chercher dans la page 1 de la discussion)

3/ Si vous voulez que votre contacteur fonctionne en permanence, je vous ai suggéré au début de ne pas mettre de contacteur.

Mais vous avez décidé de quand même le garder, donc raccordons le comme il faut

4/ Vous avez des fils en bas actuellement sur le bornier, c'est eux qu'il faut déplacer pour les mettre sous le bon disjoncteur, une fois que vous aurez repéré quel neutre va avec quel phase.

Identifiez bien les prises et éclairages associés à chaque disjoncteur

Débranchez un fil de neutre du bornier et voyez quel éclairage ou quelle prise cela coupe. Vous saurez alors à quel disjoncteur il doit correspondre . Puis passez au fil suivant

5/ Ce fil vert (gris pour moi) est raccordé en A1.

Vous cherchiez une solution pour mettre le chauffe-eau en marche forcée en attendant le montage définif.

Donc débrancher le fil en A1 ou A2 et mettez en marche forcée : le chauffe-eau sera sous tension en permanence

7/ A1 et A2 jouent le même rôle donc on peut permuter.

Actuellement y sont raccordé le fil vert et un fil bleu de neutre en provenance du bornier.

Une fois le montage fait il faudra raccorder un A1 A2 le fil vert et un fil bleu de neutre en provenance du disj 2A

bonjour,

j'ai bien pris connaissance de votre dernier message et je vous en remercie

(j'ai numéroté mes questions mais elle ne font pas échos à notre échange précédent)

1 _ lorsque je dois repérer quel neutre va avec quel phase en débranchant un fil neutre 1 après l'autre, puis je travailler sous tension ? si non, je déplace le frigo pour le débrancher car si je fais ça x fois je pense que certains de mes appareils ne vont pas trop aimer, je ne sais pas ce que vous en pensez.

2_  je ne comprends pas pourquoi dans le tableau actuel lorsque la personne a fait ses branchement électrique pourquoi n'a t elle pas appairer le neutre sous chaque disjoncteur et a préférer tout mettre sur la borne de neutre ? était elle obligé au vu du schéma adopté ?

3_ pour tester l'ensemble des prises les unes après les autres et j'en ai pas mal, j'y vais avec le multimètre nous sommes d'accord...?

4_ pour le contacteur J/N j'ai bien débranché le fil pilote en A1, le vert que vous voyez gris et ça a bien fonctionné donc merci beaucoup

Après vérification il s'agit bien du disjoncteur 16A SFT juste à côté du contacteur J/N qui assure l'alimentation électrique du ballon d'eau chauffe et non pas du legrand 16A : j'ai pu le vérifier j'ai un indicateur diode qui passe au rouge lors de la phase de chauffe et j'ai fait la vérification à ce moment là et en abaissant le SFT 16A cela a stoppé la chauffe en passant la diode du rouge au vert et inversement lorsque j'ai ré armé le disjoncteur.

5_ si j'utilise les fils existant qui ont l'air d'être du 1.5mm² lorsque je vais appairer sur un disjoncteur de 16A est ce grave de ne pas utiliser du 2.5mm² ? si oui je vais devoir aller en acheter.

6_ Si je n'installe pas le contacteur J/N + disjoncteur 2A mon disjoncteur différentiel 63A type A sera t il sur dimensionné par rapport au besoin du circuit et n'assurera t il plus ses fonctions en cas de sur tension ?

merci bcp

voici ma réalisation mais j'ai un problème

il y avait un disjoncteur avec 3 fils et impossible de refaire la même chose avec les nouveaux disjoncteurs automatiques mais j'ai toujours l'ancien legrand 16A à vis mais je sais pas intégrer une disjoncteur à vis dans un circuit à peigne

du coup j'ai une phase en attente et un noir aussi mais il était relié en haut avant donc ne doit plus servir à qqchose

et la phase en attente c'est quasiment toutes les prises d'en bas...

pour le 16A en question où il y a trois fil il alimente : lave linge sèche linge et circulateur

j'espère que ça craint pas et qu'il ne fallait pas un 20A...
